Terrier HARDOX für hartes Material

Die HARDOX-Hebeklemmen von Terrier sind für das vertikale Heben, Transportieren und Drehen von Stahlplatten und Stahlkonstruktionen mit hoher Oberflächenhärte ausgelegt, z. B. Hardox 400 und Hardox 500. Kernmerkmal ist ein besonders gehärteter Zahnkranz (Segment) sowie eine gehärtete Welle, damit auch harte Platten sicher gegriffen werden können, ohne dass das Segment vorzeitig verschleißt. Die zulässige Plattenoberfläche liegt bei max. HRC 50 bzw. 485 Hb, die Mindestlast beträgt 10% der jeweiligen WLL.

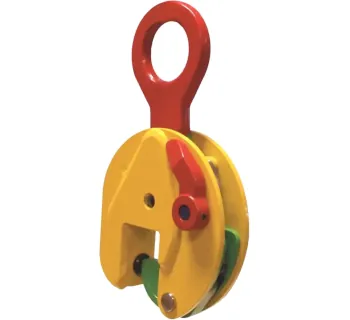

Abbildung: Terrier HARDOX – Ausführung mit gehärtetem Segment (Quelle: TOMANRO).

Einsatzbereiche

• Verschleißfeste Stahlplatten und Konstruktionen bis HRC 50 (z. B. Hardox) in Stahlbau, Maschinenbau und Instandhaltung
• Vertikales Umsetzen einzelner Platten an Bearbeitungsstationen (Zuschnitt, Bohren, Schweißen, Montage)
• Drehen und Aufrichten von Platten/Teilen, wenn eine kontrollierte Positionierung benötigt wird
• Anwendungen mit wechselnden Plattendicken bis max. 55 mm (Greifbereich abhängig von der Variante)

Unterschiede der Varianten

Die Baureihe wird in mehreren Ausführungen angeboten, die sich durch Anschlagart und Beweglichkeit unterscheiden: TS-H (Standard-Anschlag), TSU-H / TSEU-H (mit universellem scharnierendem Tragring) sowie TSMP-H / TSEMP-H (mit Dreiwege-Mehrzweck-Traggelenk für mehr Bewegungsfreiheit). Über die Typen TSE-H / TSEU-H / TSEMP-H werden höhere Tragfähigkeiten und größere Greifbereiche abgedeckt; bei allen gilt Mindestlast 10% der WLL.

Besonderheiten von Material und Konstruktion

• Besonders gehärteter Zahnkranz und gehärtete Welle für Platten bis HRC 50
• Zahnsegment zur schnellen Identifikation grün gefärbt
• Sicherheitsmechanismus verhindert Verrutschen beim Anlegen der Hebekraft und beim Absenken
• Arretierung in offener und geschlossener Position für kontrolliertes Ansetzen
• Robust verschweißtes Schwerlast-Gehäuse bei gleichzeitig leichtgewichtigem Design
• Wartungsfrei ausgelegt, Ersatzteile bei Bedarf austauschbar (auf Anfrage)

Bedienerfreundlichkeit

Durch die Arretierung lässt sich die Klemme geöffnet sicher an der Kante positionieren, bevor sie geschlossen und belastet wird. Der Sicherheitsmechanismus sorgt für eine definierte Vorspannung, damit die Klemme beim Anheben nicht schlupft und sich beim Absetzen nicht unkontrolliert löst. Varianten mit scharnierendem Tragring (…U-H) oder 3-Wege Traggelenk (…MP-H) erleichtern die Ausrichtung zum Zug und sind in der Praxis besonders hilfreich, wenn Bauteile gedreht oder aus ungünstigen Positionen gegriffen werden.

Lieferumfang

Geliefert wird die Hebeklemme als einsatzbereites Lastaufnahmemittel mit Tragring bzw. Traggelenk, Klemmmechanik und Kennzeichnung (Typ/Seriennummer/WLL/Greifbereich, abhängig von der Ausführung). Passende Anschlagmittel (z. B. Schäkel, Kettengehänge, Traverse) werden anwendungsabhängig separat ausgewählt.

Häufige Fehler

• Verwendung an Platten mit Oberflächenhärte über HRC 50 bzw. bei ungeeigneten Oberflächenbedingungen
• Unterschreiten der Mindestlast von 10% der WLL (zu geringe Vorspannung, erhöhte Schlupfgefahr)
• Falscher Greifbereich (Plattendicke außerhalb des Bereichs) oder nicht vollständig angesetzte Klemme
• Öl, Fett, starke Verschmutzung an der Greifstelle (reduzierte Reibung/Verzahnung)
• Schrägzug und Querkräfte durch ungünstigen Anschlag oder fehlende Ausrichtung zur Zugrichtung
• Heben von mehreren Blechen gleichzeitig statt Einzellast (unzulässige Lastverteilung)

Sicherheitsaspekte und Normen

Die Klemme darf nur innerhalb der angegebenen WLL und im passenden Greifbereich eingesetzt werden; die Greifstelle muss tragfähig und frei von gleitfördernden Medien sein. Vor jedem Einsatz sind Sichtprüfung und Funktionsprüfung (Arretierung, Mechanik, Segmentzustand) durchzuführen, zusätzlich sind regelmäßige Prüfungen durch eine befähigte Person im Betrieb zu organisieren. In den Herstellerunterlagen wird die Einhaltung einschlägiger Anforderungen für Lastaufnahmemittel genannt, u. a. NEN 13155, AS 4991, ASME B30.20 sowie die Maschinenrichtlinie 2006/42/EG.

Passende Artikel und Zubehör

Für einen sicheren Einsatz der HARDOX-Klemmen werden passende Anschlagmittel benötigt, die zur WLL der Klemme(n) passen und eine möglichst geradlinige Krafteinleitung ermöglichen. Bei langen oder biegeweichen Platten empfiehlt sich eine Traverse, um die Last gleichmäßig zu verteilen und Kippmomente zu reduzieren; bei häufigem Drehen/Ausrichten sind Ausführungen mit Traggelenk (…MP-H) besonders praxisnah.

• Kettengehänge und Schäkel passend zur WLL für normgerechtes Anschlagen
• Krantraverse zur Lastverteilung bei langen Platten oder Mehrklemmen-Anwendungen
• Für Standard-Stahlplatten (bis HRC 37/345 Hb) passende Terrier TS / TSU / TSMP-Serien (anwendungsabhängig)
