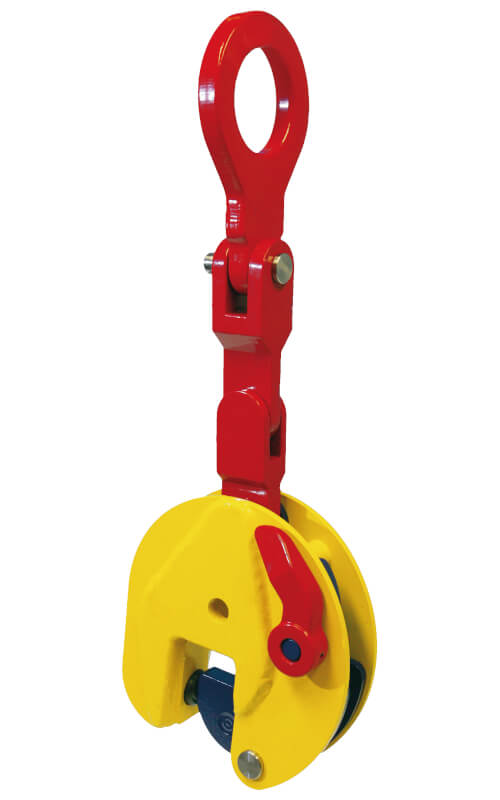

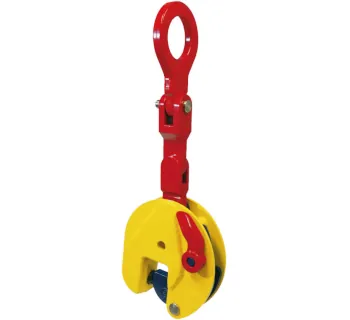

Terrier Hebeklemmen mit Gelenk (TSMP)

Die Hebeklemmen mit Gelenk (TSMP) von Terrier sind Schwerlast-Hebeklemmen für das vertikale Heben, Transportieren, Drehen und gezielte Kippen von Stahlplatten sowie Stahlkonstruktionen. Das Dreiwege-Mehrzweck-Traggelenk sorgt für hohe Beweglichkeit und zusätzliche Reichweite, besonders in engen Arbeitsbereichen oder zwischen stehenden Platten.

Für eine sichere Anwendung gilt: Die Materialoberfläche darf eine Härte von max. HRC 37 / 345 Hb nicht überschreiten und die Mindesttragfähigkeit liegt bei 10% der jeweiligen WLL.

Einsatzbereiche

• Stahlbau und Metallverarbeitung: Handling von Blechen, Trägern und Baugruppen im Montagebereich.
• Werften und Schwerindustrie: Positionieren, Drehen und Kippen von Platten und Strukturen.
• Instandhaltung: Sicheres Umsetzen von Bauteilen an definierten, flachen Angriffspunkten.
• Krananlagen / Traversen: Direkte Einhängung in starre Lastarme möglich (je nach Anschlagkonzept).

Varianten und Unterschiede

Die TSMP-Serie umfasst mehrere Ausführungen für unterschiedliche Greifbereiche und Anwendungen. Neben der Standard-TSMP gibt es Varianten mit erweitertem Bereich:

• TSMP: Standardausführung mit Dreiwege-Traggelenk für vertikales Heben, Drehen und Kippen.
• TSEMP: Ausführung mit größerem Greifbereich (für dickere Platten/Strukturen).
• STSMP: Ausführung für größere Materialdicken mit erhöhter Mindestöffnung (geeignet, wenn ein Mindest-Greifbereich konstruktionsbedingt erforderlich ist).

Hinweis: Die Mindesttragkraft beträgt bei diesen Klemmen 10% der jeweiligen WLL. Bei sehr leichten Platten im Verhältnis zur Klemme kann die Vorspannung für einen sicheren Sitz nicht ausreichen.

Bedienerfreundlichkeit und Handling

Das Dreiwege-Mehrzweck-Traggelenk erlaubt eine Ausrichtung der Klemme in die gewünschte Achse und erleichtert so das Positionieren am Bauteil. Durch die verlängerte, bewegliche Aufhängung kann die Klemme – je nach Anwendung – direkt in starre Lastarme oder Traversen eingehängt werden.

• Arretierung: Klemme kann in offener und geschlossener Stellung fixiert werden.
• Sicherheitsmechanismus: unterstützt das sichere Greifen beim Anheben und verhindert Verrutschen beim Absetzen.
• Robustes Gehäuse: verschweißte Schwerlastkonstruktion für Baustelle und Industrieeinsatz.

Häufige Fehler in der Praxis

• Oberfläche nicht vorbereitet: Fett, Öl, Lack, Korrosion oder Zunder im Greifbereich reduzieren die Haltesicherheit.
• Falscher Greifbereich: Platte ist dicker oder dünner als der zulässige Bereich der Klemme.
• Unterlast: Last liegt unter 10% der WLL – der sichere Klemmsitz kann nicht gewährleistet sein.
• Zu harte Materialien: Einsatz auf Materialoberflächen über HRC 37 / 345 Hb (dafür sind Sonderausführungen erforderlich).
• Mehrere Platten gleichzeitig: führt zu ungleichmäßiger Lastaufnahme und ist in der Regel unzulässig.
• Ungünstige Anschlagwinkel bei Mehrklemmenbetrieb: zu kurze Stränge erzeugen große Winkel und ungleichmäßige Lastverteilung.

Sicherheitsaspekte und Normen

Die Klemmen sind für den Einsatz als Sicherheits-Greifklemmen konzipiert und dürfen nur an einem flachen, geeigneten Angriffspunkt am Material angesetzt werden. Für den Betrieb sind die Vorgaben aus der Gebrauchsanleitung sowie die betrieblichen Gefährdungsbeurteilungen einzuhalten.

• Normen/Regelwerke: In der Dokumentation werden u. a. NEN/EN 13155 und die Machinenrichtlinie 2006/42/EG als Bezugsrahmen genannt.
• Wiederkehrende Prüfung: Mindestens 1x jährlich kontrollieren, testen und ggf. revidieren lassen (durch ein anerkanntes Fachunternehmen).
• Nie unter schwebender Last arbeiten und ausreichend Sicherheitsabstand einhalten.
• Materialhärte beachten: Standardklemmen nur bis HRC 37 / 345 Hb.

Passende Artikel und sinnvolles Zubehör

Für einen sicheren und effizienten Einsatz der TSMP sind passende Anschlag- und Hebekomponenten wichtig. Je nach Material und Anwendung können folgende, thematisch passende Lösungen sinnvoll sein:

• Terrier HARDOX-Ausführungen (für härtere Platten): wenn Werkstoffe über der Standardhärte liegen.
• Terrier TSU / TSEU / STSU: wenn eine universell schwenkbare Aufhängung für seitliche Anschlagrichtungen benötigt wird.
• Terrier TS / STS: Standard-Schwerlastklemmen, wenn kein Mehrzweck-Traggelenk erforderlich ist.
• Anschlagmittel (z. B. Kettengehänge) und Traversen: für Mehrklemmenbetrieb und definierte Anschlagwinkel.
