Einsatzbereiche
- Stahlhandel und Blechlager: sicheres Umsetzen einzelner Stahlplatten.
- Stahlbau und Montage: Positionieren, Ausrichten und Drehen von Bauteilen.
- Fertigung: Handling an Zuschnitt- und Bearbeitungsplätzen, wenn ein vertikaler Zugriff möglich ist.
-
Wenden von Platten/Strukturen im zulässigen Bereich (z. B. zum Drehen in die Arbeitslage).
Varianten und Unterschiede
Innerhalb der Baureihe unterscheiden sich die Ausführungen vor allem im Greifbereich:
TS (Standard), TSE (vergrößerter Greifbereich) und STS (größter Greifbereich).
Für die Auslegung ist außerdem die Mindesttragfähigkeit zu beachten: Sie beträgt 10% der jeweiligen
max. Tragfähigkeit.
| Ausführung |
Tragfähigkeit (WLL) |
Greifbereich (min.–max.) |
Hinweis |
| 0.75 TS |
750 kg |
0–13 mm |
Standard-Greifbereich |
| 1 TSE |
1000 kg |
0–25 mm |
Erweiterter Greifbereich |
| 2 TSE |
2000 kg |
0–35 mm |
Erweiterter Greifbereich |
| 3 TSE |
3000 kg |
0–35 mm |
Erweiterter Greifbereich |
| 4.5 TS |
4500 kg |
0–25 mm |
Standard-Greifbereich |
| 4.5 TSE |
4500 kg |
0–45 mm |
Erweiterter Greifbereich |
| 6 TS |
6000 kg |
0–32 mm |
Standard-Greifbereich |
| 6 TSE |
6000 kg |
0–50 mm |
Erweiterter Greifbereich |
| 6 STS |
6000 kg |
40–90 mm |
Größter Greifbereich |
| 7.5 TS |
7500 kg |
0–40 mm |
Standard-Greifbereich |
| 7.5 TSE |
7500 kg |
0–55 mm |
Erweiterter Greifbereich |
| 7.5 STS |
7500 kg |
50–100 mm |
Größter Greifbereich |
| 9 TS |
9000 kg |
0–55 mm |
Standard-Greifbereich |
| 9 STS |
9000 kg |
50–100 mm |
Größter Greifbereich |
| 12 TS |
12000 kg |
0–52 mm |
Standard-Greifbereich |
| 12 STS |
12000 kg |
50–100 mm |
Größter Greifbereich |
| 15 TS |
15000 kg |
0–76 mm |
Standard-Greifbereich |
| 15 STS |
15000 kg |
80–150 mm |
Größter Greifbereich |
| 17 TS |
17000 kg |
0–76 mm |
Standard-Greifbereich |
| 20 TS |
20000 kg |
0–80 mm |
Standard-Greifbereich |
| 20 STS |
20000 kg |
80–150 mm |
Größter Greifbereich |
| 25 TS |
25000 kg |
5–85 mm |
Standard-Greifbereich |
| 25 STS |
25000 kg |
80–150 mm |
Größter Greifbereich |
| 30 TS |
30000 kg |
10–90 mm |
Standard-Greifbereich |
| 30 STS |
30000 kg |
80–150 mm |
Größter Greifbereich |
Für Sonderfälle mit sehr großen Materialstärken sind die STS-Typen vorgesehen, während TSE als
Zwischenstufe den Greifbereich gegenüber TS erweitert. Dadurch lässt sich die Klemme gezielt nach
Materialdicke auswählen, ohne unnötig große Bauformen einzusetzen.
Besonderheiten von Material und Aufbau

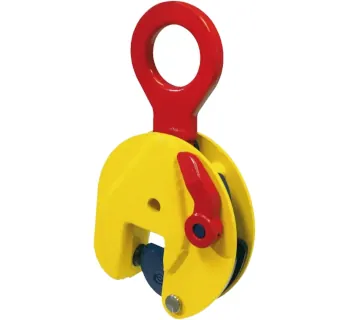

Die TS-Serie ist als leichtgewichtige, aber schwerlasttaugliche Hebeklemme konzipiert und besitzt ein
robust verschweißtes Klemmengehäuse für den industriellen Dauereinsatz. Der integrierte
Sicherheitsmechanismus sorgt dafür, dass die Klemme beim Aufnehmen und Absetzen nicht verrutscht und
in offener sowie geschlossener Position arretiert.
Bedienerfreundlichkeit
In der Praxis erleichtert die Arretierung das Ansetzen: Die Klemme kann geöffnet positioniert, bis zum Anschlag aufgeschoben
und anschließend kontrolliert geschlossen werden. Beim Anheben baut sich die erforderliche Klemmkraft auf, wodurch die Platte
sicher geführt werden kann. Für sauberes Handling ist eine passende Kombination aus Tragfähigkeit, Greifbereich
und Anschlagpunkt erforderlich, sodass die Last ohne Schrägzug aufgenommen wird.
Lieferumfang
Geliefert wird die Hebeklemme als einsatzbereites Lastaufnahmemittel (Klemme komplett montiert mit
Anschlagöse/Tragring und Typenschild). Weitere Anschlagmittel (z. B. Kettengehänge,
Schäkel) sind abhängig von der Anwendung separat auszuwählen.
Häufige Fehler in der Praxis
- Greifbereich nicht eingehalten (zu dick/zu dünn) oder falscher Typ (TS statt TSE/STS).
- Mindestlast unterschritten (unter 10% der WLL) → Klemmwirkung kann nicht sicher aufgebaut werden.
- Greifstelle ist ölig, lackiert, stark verschmutzt oder mit Zunder belegt → reduzierte Reibung.
- Last wird mit Schrägzug, seitlicher Führung oder Ruck aufgenommen → instabile Lastführung und höherer Verschleiß.
- Oberflächenhärte des Materials überschritten (über HRC 37/345 Hb) → unzulässige Anwendung.
- Weiterbetrieb trotz erkennbarer Schäden (Deformation, Risse, schwergängige Mechanik) → Sicherheitsrisiko.
Sicherheitsaspekte und Normen
Die TS-Serie ist ausschließlich im Rahmen der Herstellerangaben zu verwenden: Lasten nur bis zur angegebenen WLL,
im zulässigen Greifbereich und auf Materialoberflächen bis max. HRC 37/345 Hb.
Vor jedem Einsatz sind Sicht- und Funktionsprüfung (Mechanik, Verriegelung, Greifflächen, Verformungen)
durchzuführen; wiederkehrende Prüfungen sind gemäß betrieblicher Vorgaben durch eine befähigte Person zu dokumentieren.
- Niemals unter schwebender Last aufhalten; Last nicht unbeaufsichtigt hängen lassen.
- Last ruhig aufnehmen und absetzen; Stoß und Pendeln vermeiden.
- Nur geeignete Anschlagmittel verwenden und auf geraden Laststrang ohne Schrägzug achten.
-
Für lose Lastaufnahmemittel (u. a. Hebeklemmen) sind je nach Einsatzumfeld Anforderungen aus
EN 13155 (Sicherheitsanforderungen, Prüfung, Kennzeichnung, Betrieb) relevant.
Passende Artikel für den Einsatz
Für den sicheren Betrieb werden passende Anschlagmittel (z. B. Anschlagketten, Schäkel)
und ein geeignetes Hebezeug benötigt, damit die Klemme ohne Schrägzug belastet wird. Bei häufig wechselnden
Anstellwinkeln kann innerhalb der Terrier-Welt eine Ausführung mit universellem scharnierendem Tragring sinnvoll sein, um
die Lastführung zu verbessern. Für spezielle Materialanforderungen (z. B. Edelstahl) stehen passende, materialoptimierte
Varianten der TS-Familie zur Verfügung.
- Terrier Schwerlastklemme TSU/TSEU/STSU (universeller Tragring für flexiblere Anstellwinkel).
- Terrier Hebeklemme für Edelstahl TS-R/TSE-R (für Edelstahlplatten/Strukturen je nach Ausführung).
- Anschlagketten und Verbindungselemente in passender Tragfähigkeitsklasse.
