Terrier Schongreifer TNMK-A

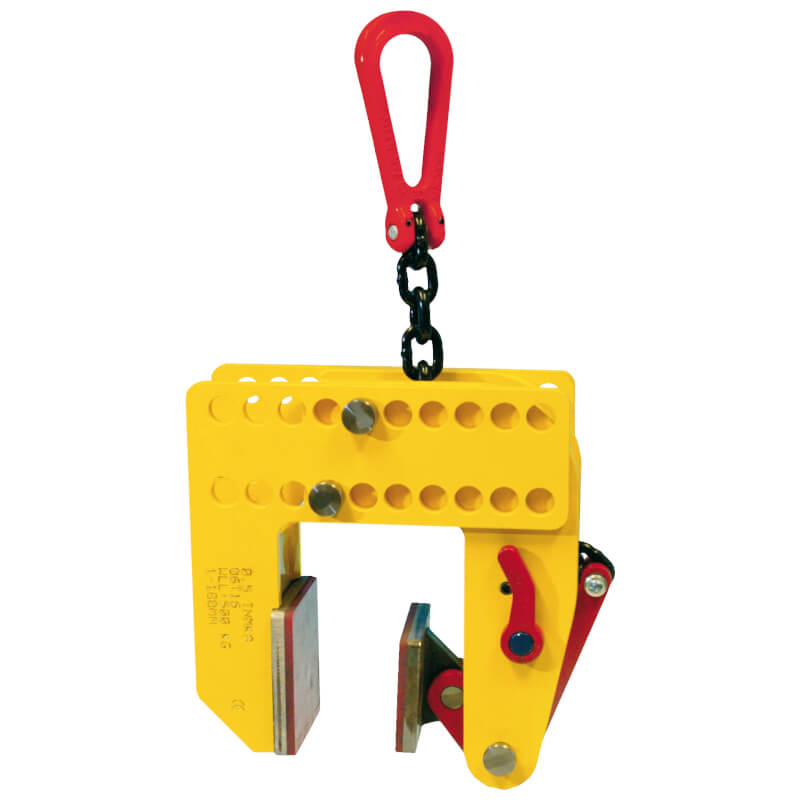

Der Schongreifer TNMK-A von Terrier ist eine Vertikal-Hebeklemme zum Heben, Transportieren und Drehen von Platten und Strukturen, ohne die Oberfläche durch Kratzer oder Abdrücke zu beschädigen. Das spurenlose Greifen erfolgt über spezielle synthetische Pads im Reibschluss; zusätzlich unterstützt ein Sicherheitsmechanismus das sichere Ansetzen und Absetzen. Der Greifbereich ist extra groß und einstellbar, damit auch dickere Werkstücke praxisgerecht aufgenommen werden können.

Einsatzbereiche

Der TNMK-A wird eingesetzt, wenn empfindliche Oberflächen sicher bewegt werden müssen – z. B. in Fertigung, Montage, Metallbau, Lager und Intralogistik.

• Edelstahl, Aluminium, (beschichteter/lackierter) Stahl
• Naturstein, Kompositmaterialien, Holz, Glas, Kunststoff
• Vertikales Aufnehmen einzelner Platten sowie Drehen/Positionieren am Arbeitsplatz

Varianten und Unterschiede

Bei TOMANRO ist der TNMK-A als Modell 0.5 TNMK-A mit einer Tragfähigkeit (WLL) von 500 kg gelistet; der Fokus dieser Baureihe liegt auf einem einstellbaren, extra großen Greifbereich für dickere Werkstücke. Für Anwendungen mit geringerem Greifbereich sind innerhalb der Terrier-Schongreiferfamilie die Serien TNMK bzw. STNMK typische Alternativen.

Besonderheiten von Material und Konstruktion

• 2 synthetische Reibschutz-Pads für spurenloses Heben über Reibschluss
• Kettentragring (Chain-Lifting-Shackle) für flexibles Anschlagen
• Sicherheitsmechanismus, damit die Klemme beim Anlegen und Absenken nicht verrutscht
• Arretierung in offener und geschlossener Position
• Schwerlast-Klemmengehäuse, wartungsfreies Design für den robusten Einsatz

Bedienerfreundlichkeit

Für die Praxis ist der Greifbereich über eine Steckbolzen-Verstellung schnell an die Materialdicke anpassbar; danach wird die Klemme geöffnet vollständig an der Greifkante angesetzt und über die Sicherheitsverriegelung geschlossen. Zum Abnehmen muss die Klemme vollständig entlastet werden (Anschlagmittel nicht unter Zug), erst dann wird entriegelt und abgenommen.

Lieferumfang

Geliefert wird die Hebeklemme als einsatzbereites Lastaufnahmemittel mit Kettentragring, integrierter Arretierung/Sicherheitsmechanik sowie synthetischen Pads. Passende Anschlagmittel (z. B. Kettengehänge, Schäkel, Traverse) werden je nach Anschlagsituation separat ausgewählt.

Häufige Fehler

• Klemme nicht vollständig angesetzt oder schräg aufgesetzt → reduzierte Haltekraft
• Reibschutz-Pads verschmutzt/beschädigt (z. B. Späne, Ölfilm) → Risiko von Schlupf
• Werkstückoberfläche ungeeignet oder stark kontaminiert → Reibschluss nicht zuverlässig
• Schrägzug, seitliches Ziehen oder ruckartiges Anheben → unnötige Querkräfte und unsicherer Sitz
• Mehrere Platten gleichzeitig ohne freigegebenes Verfahren → unzulässige Lastaufnahme
• WLL überschritten oder Anschlagmittel nicht passend dimensioniert → Sicherheitsrisiko

Sicherheitsaspekte und Normen

Der TNMK-A ist für vertikales Heben vorgesehen; die Klemme muss vor jedem Hub auf Risse, Verformung, funktionsfähige Arretierung und intakte Pads geprüft werden. Laut Herstellerdokumentation dürfen pro Hub nur einzelne Platten gehoben werden; bei mehreren Klemmen wird eine Lastverteilung (z. B. über eine Traverse) empfohlen. Für Instandhaltung und Betrieb sind die Herstellerangaben sowie die einschlägigen Anforderungen für Lastaufnahmemittel zu beachten; in der Dokumentation werden u. a. NEN 13155, AS 4991, ASME B30.20 und die Maschinenrichtlinie 2006/42/EG genannt.

• Mindestens 1× pro Jahr Prüfung/Inspektion durch eine befähigte Person (abhängig von Einsatzintensität ggf. häufiger)
• Klemme nicht verändern (z. B. schweißen, schleifen)
• Arbeiten nur außerhalb des Gefahrenbereichs – niemals unter schwebender Last

Passende Artikel und Zubehör

Für einen sicheren Betrieb wird der TNMK-A typischerweise mit geeigneten Anschlagmitteln kombiniert, die zur WLL passen und eine möglichst geradlinige Krafteinleitung ermöglichen. Bei langen oder biegeweichen Platten bzw. bei der Verwendung mehrerer Klemmen ist eine Traverse sinnvoll, um die Last gleichmäßig zu verteilen und das Handling zu verbessern.

• Kettengehänge und Schäkel passend zur Tragfähigkeit
• Krantraverse zur Lastverteilung bei mehreren Klemmen
• Weitere Terrier Schongreifer (z. B. TNMK/STNMK) für kleinere Greifbereiche
