Terrier Schwerlast-Klemme TSEU-A

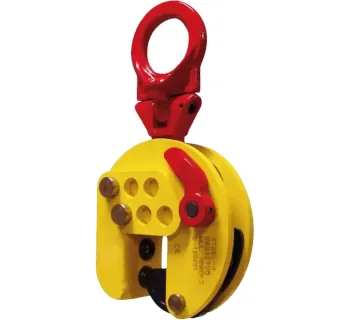

Die Schwerlast-Klemme TSEU-A von Terrier ist eine universelle Vertikal-Hebeklemme zum Heben, Transportieren und Drehen von Stahlplatten und Stahlstrukturen. Der universelle scharnierende Tragring ermöglicht das Anschlagen aus verschiedenen Winkeln und unterstützt auch seitliches Heben bis 90° (bei Hebewinkeln über 45° gilt eine reduzierte Tragfähigkeit). Der Greifbereich wird über eine Bolzen-Steckverbindung in 30 mm-Schritten an die Materialdicke angepasst.

Einsatzbereiche

• Stahlhandel und Blechlager: vertikales Umsetzen einzelner Platten mit großem Greifbereich.
• Stahlbau und Montage: Positionieren, Drehen und Ausrichten von Bauteilen mit wechselnden Anschlagrichtungen.
• Fertigung: Handling an Zuschnitt- und Bearbeitungsplätzen, wenn ein sicherer vertikaler Zugriff möglich ist.
• Langtafeln: Einsatz von zwei Klemmen an einem zweisträngigen Kettengehänge zur stabileren Lastführung (ohne Traverse, sofern zulässig).

Varianten und Unterschiede

Die TSEU-A ist als verstellbare Klemme mit besonders großem Greifbereich konzipiert; in diesem Programm ist bei TOMANRO aktuell die Ausführung 3t gelistet. Für Anwendungen ohne verstellbare Maulöffnung oder für extrem große Materialstärken eignen sich andere Terrier-Serien (z. B. TS, TSU/TSEU/STSU oder STS) als Ergänzung, abhängig von Greifbereich und Anschlagrichtung.

Besonderheiten von Material und Aufbau

Die Klemme besitzt ein robust verschweißtes Schwerlast-Gehäuse und ist als leichtgewichtiges Lastaufnahmemittel für die tägliche Praxis ausgelegt. Für zusätzliche Haltesicherheit ist sie serienmäßig mit 2 Zahnkreisen (Greifsegmenten) ausgestattet, die die Klemmkraft unterstützen. Ein integrierter Sicherheitsmechanismus sorgt für Vorspannung und verhindert, dass die Klemme beim Anschlagen und beim Absenken ungewollt verrutscht.

Bedienerfreundlichkeit

Die verstellbare Maulöffnung wird über die Bolzen-Steckverbindung schnell an die Materialdicke angepasst; danach kann die Klemme in offener Stellung angesetzt und kontrolliert geschlossen werden. Durch den scharnierenden Tragring lässt sich die Last flexibel anschlagen, was das Handling bei beengten Platzverhältnissen oder wechselnden Zugrichtungen erleichtert. Die Konstruktion ist auf einfachen Betrieb ausgelegt: wartungsfrei im Normalbetrieb und mit leicht austauschbaren Ersatzteilen (bei Bedarf).

Lieferumfang

Geliefert wird die Hebeklemme als einsatzbereites Lastaufnahmemittel (Klemme komplett montiert) mit scharnierendem Tragring und Sicherheitsmechanik. Bedien- und Katalogunterlagen sind als PDF verfügbar; passende Anschlagmittel (z. B. Kettengehänge, Verbindungselemente) werden je nach Anwendung separat ausgewählt.

Häufige Fehler in der Praxis

• Falsche Einstellung der Maulöffnung (Material nicht vollflächig im Maul) oder Einsatz außerhalb des Greifbereichs.
• Mindestlast unterschritten (unter 10% der WLL) → Klemmwirkung kann unzureichend sein.
• Greifstelle ist fettig, lackiert, stark verschmutzt oder mit Zunder belegt → reduzierte Reibung.
• Mehr als eine Platte gleichzeitig greifen → ungleichmäßige Lastaufnahme und erhöhtes Risiko.
• Heben aus nicht-vertikalen Positionen ohne Berücksichtigung reduzierter Tragfähigkeiten (insbesondere bei Winkeln über 45°).
• Ansetzen an taper/konischen Bereichen oder an ungeeigneten, nicht ebenen Angriffspunkten.

Sicherheitsaspekte und Normen

Die Plattenoberfläche darf eine Härte von max. HRC 37 / 345 Hb nicht überschreiten, und es ist ausschließlich innerhalb von WLL, Greifbereich sowie zulässigen Anschlagpositionen zu arbeiten. Vor dem Einsatz sind Sicht- und Funktionsprüfung durchzuführen (Mechanik, Arretierung, Greifsegmente, Risse/Verformungen); außerdem ist eine wiederkehrende Prüfung mindestens 1× jährlich durch ein anerkanntes Fachunternehmen bzw. eine befähigte Person empfohlen. Die Betriebsanleitung nennt u. a. EN 13155 sowie die Maschinenrichtlinie 2006/42/EG als Bezugsrahmen; zusätzlich gelten typische Sicherheitsregeln wie nie unter schwebender Last, max. 60° Winkel bei Mehrklemmenbetrieb und das Reinigen der Greifstelle.

• Nur eine Platte/Struktur pro Klemme, Greifstelle vorher von Fett, Öl, Schmutz, Korrosion und Walshaut befreien.
• Bei Mehrklemmenbetrieb ausreichend lange Stränge wählen, damit der Winkel zwischen den Strängen ≤ 60° bleibt.
• Umgebungstemperaturen im üblichen Bereich beachten (laut Anleitung typischerweise -40 °C bis 100 °C).

Passende Artikel für den Einsatz

Für ein sicheres Anschlagkonzept werden passende Anschlagketten und Verbindungselemente in geeigneter Tragfähigkeitsklasse benötigt, insbesondere wenn zwei Klemmen an einem zweisträngigen Gehänge eingesetzt werden. Wenn der verstellbare Greifbereich nicht erforderlich ist, kann eine klassische Terrier-Schwerlastklemme (z. B. TSU/TSEU/STSU oder TS) die wirtschaftlichere Alternative sein. Für Werkstoffe mit höherer Oberflächenhärte sind spezielle Terrier-Ausführungen (z. B. HARDOX) sinnvoll, um die Materialanforderungen sicher einzuhalten.
