Terrier Hebeklemme für Edelstahl (TS)

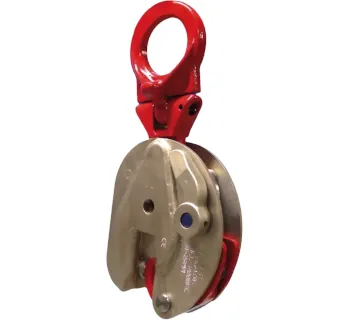

Die Hebeklemme für Edelstahl der Serie TS von Terrier (Typen TS-R, TSE-R, TSU-R, TSEU-R) ist für das vertikale Heben, Transportieren und Drehen von Edelstahlplatten sowie Edelstahl-Strukturen ausgelegt. Sie wird eingesetzt, wenn Edelstahl sicher bewegt werden muss, ohne durch ungeeignete Werkstoffe Kontaktkorrosion oder Carbon-Kontaminierung zu begünstigen.

Um eine Kontaktkorrosion zu verhindern, sind sowohl die verzahnte Klemmbacke als auch die Palle aus Edelstahl gefertigt; Gehäuse und Spannhebel sind zum Schutz vor Korrosion mit einem Nickelüberzug beschichtet. Die Plattenoberfläche muss einen Härtegrad von maximal HRC 37 / 345 Hb einhalten.

Einsatzbereiche

• Edelstahl-Fertigung: innerbetrieblicher Transport einzelner Platten und Baugruppen.
• Anlagenbau und Montage: Positionieren, Ausrichten und Drehen von Edelstahl-Strukturen.
• Blechlager / Materialbereitstellung: sicheres Umsetzen von Tafeln im Greifbereich.
• Bearbeitungsstationen: Beschicken von Arbeitsplätzen, wenn ein definierter vertikaler Zugriff möglich ist.

Varianten und Unterschiede

Für die Auswahl sind vor allem Tragfähigkeit, Greifbereich und die Art des Tragrings entscheidend. Der Greifbereich der TS-R und TSU-R reicht in vielen Anwendungen aus; für dickere Platten/Strukturen sind die Typen TSE-R oder TSEU-R vorgesehen und ermöglichen das Greifen bis 55 mm.

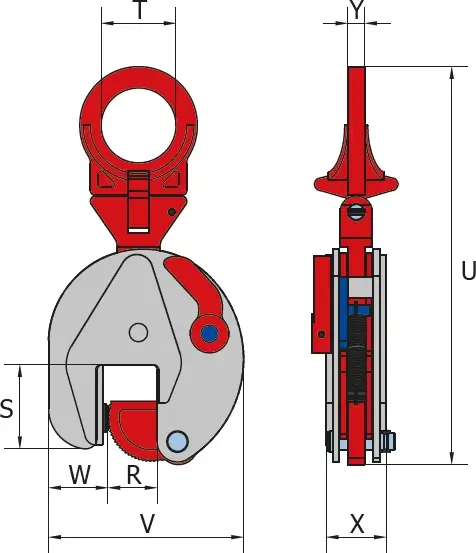

Die Typen TSU-R und TSEU-R verfügen über einen universellen scharnierenden Tragring, der die Klemme in Richtung des Zuges ausrichten kann; TS-R und TSE-R haben einen Standard-Tragring und sind vornehmlich für einfache, geradlinige Vertikaltransporte gedacht. Da die Klemmkraft über das Eigengewicht der Last erzeugt wird, beträgt die Mindestlast typischerweise 10% der jeweiligen WLL.

Bedienerfreundlichkeit

Die Klemme wird an einer sauberen, tragfähigen Greifkante angesetzt, vollständig bis zum Anschlag positioniert und über den Spannhebel geschlossen. Der integrierte Sicherheitsmechanismus verhindert, dass die Klemme beim Anschlagen und beim Absetzen der Last ungewollt verrutscht, und arretiert die Klemme sowohl in offener als auch in geschlossener Position. Durch das kompakte, leichtgewichtige Design lässt sich die Klemme in der Praxis schnell handhaben; Verschleißteile sind bei Bedarf austauschbar.

Lieferumfang

Geliefert wird die Hebeklemme als einsatzbereites Lastaufnahmemittel mit Tragring (Standard oder scharnierend je nach Typ), Spannhebel, Klemmmechanik und Typenschild. Passende Anschlagmittel (z. B. Kettengehänge, Schäkel) werden anwendungsabhängig separat ausgewählt.

Häufige Fehler

• Unter- oder Überschreitung von Greifbereich und WLL.
• Mindestlast unterschritten (typisch unter 10% der WLL) → unzureichende Klemmkraft.
• Greifstelle ist ölig, lackiert, stark verschmutzt oder mit Zunder belegt.
• Klemme nicht vollständig angesetzt oder Last wird mit Schrägzug aufgenommen.
• Mehrere Bleche gleichzeitig greifen statt Einzelplatte.
• Einsatz auf Materialoberflächen über HRC 37 / 345 Hb.
• Stoßbelastungen, ruckartiges Anheben oder starkes Pendeln der Last.

Sicherheitsaspekte und Normen

Verwenden Sie die Klemme ausschließlich für vertikales Heben innerhalb der angegebenen Tragfähigkeit (WLL), im passenden Greifbereich und bei geeigneter Materialoberfläche (bis HRC 37 / 345 Hb). Vor jeder Benutzung sind Sicht- und Funktionsprüfung (Risse, Verformungen, Zustand der Greifsegmente, Mechanik/Arretierung) durchzuführen; wiederkehrende Prüfungen sollten mindestens 1× jährlich durch eine befähigte Person erfolgen. Für Lastaufnahmemittel wie Hebeklemmen sind je nach Einsatzumfeld Anforderungen aus EN 13155 (Sicherheit, Prüfung, Kennzeichnung, Betrieb) zu berücksichtigen.

• Niemals unter schwebender Last aufhalten; Last nicht unbeaufsichtigt hängen lassen.
• Last ruhig aufnehmen und absetzen; Stoß und Pendeln vermeiden.
• Greifstelle vor dem Heben von Fett, Öl und Schmutz reinigen.
• Bei Schäden oder Funktionsstörungen sofort außer Betrieb nehmen und fachgerecht prüfen lassen.

Passende Artikel

Für den Betrieb werden geeignete Anschlagmittel (z. B. Anschlagketten und Schäkel) in passender Tragfähigkeitsklasse benötigt, um die Last ohne Schrägzug einzuleiten. Wenn neben vertikalem Heben auch sehr flexible Anschlagrichtungen gefordert sind, sind innerhalb der Edelstahl-Serie die Typen TSU-R und TSEU-R mit scharnierendem Tragring besonders hilfreich. Für nicht rostfreie Stähle oder andere Lastfälle können ergänzend Terrier-Serien wie TS (Stahlplatten) eingesetzt werden.
