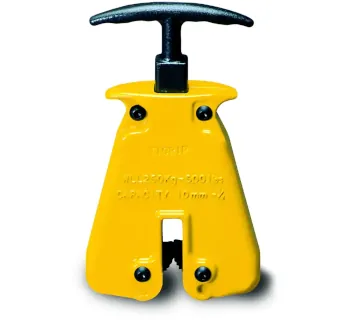

Yale Tigrip® Handklemme THG

Die Handklemme THG von Yale Tigrip® ist für den manuellen Einzeltransport von leichten und dünnen Blechen ausgelegt. Zum Ansetzen wird der Tragegriff gegen die Federvorspannung niedergedrückt, dadurch öffnet sich das Maul, und die Klemme wird bis zum Maulgrund aufgeschoben; beim Entlasten pressen die Klemmbacken das Blech automatisch fest. Die Federvorspannung reduziert das Risiko, dass das Blech unbeabsichtigt herausrutscht, auch ohne zusätzlichen Zug am Griff.

Einsatzbereiche

• Werkstatt und Schlosserei: manuelles Umsetzen einzelner Blechtafeln am Arbeitsplatz.
• Blechzuschnitt und Montage: kurzes Transportieren und Positionieren dünner Bleche.
• Intralogistik im Nahbereich: Einzelbleche bodennah und kontrolliert bewegen.
• Lange Bleche: wenn erforderlich, zwei oder mehr Handklemmen einsetzen, um die Last besser zu führen und seitliche Kräfte zu vermeiden.

Varianten und Unterschiede

Die Baureihe ist als ein Modell ausgeführt: THG 250. Entscheidend für die Auswahl sind Tragfähigkeit und Greifbereich; zusätzlich ist die zulässige Oberflächenhärte des Blechs zu beachten (max. HRC 30).

Besonderheiten von Material und Aufbau

Die federbelasteten Klemmbacken erzeugen die Haltekraft ohne separate Spindel oder Hebelmechanik, wodurch die THG besonders kompakt und schnell im Handling ist. Für einen sicheren Reib- und Formschluss müssen die Kontaktflächen am Blech in der Greifzone möglichst fett-, farb-, schmutz-, zunder- und beschichtungsfrei sein.

Bedienerfreundlichkeit

Die Bedienung erfolgt in wenigen Schritten: Griff drücken, Klemme lotrecht oberhalb des Schwerpunkts ansetzen, Blech bis zum Maulgrund einschieben und Griff entlasten, damit die Backen anpressen. Zum Abnehmen wird der Griff erneut gedrückt, wodurch sich die Klemmbacken zurückschwenken und das Maul freigeben. Für ermüdungsarmes Arbeiten unterstützt der ergonomisch geformte Handgriff einen sicheren Halt.

Lieferumfang

Geliefert wird die Handklemme THG als einsatzbereites Lastaufnahmemittel; die Bedienungsanleitung ist als Download verfügbar.

Häufige Fehler in der Praxis

• Transport von mehr als einer Blechtafel gleichzeitig statt Einzelblech.
• Blech nicht bis zum Maulgrund aufgeschoben oder nicht über dem Schwerpunkt angesetzt.
• Greifzone ist ölig, lackiert, stark verschmutzt oder beschichtet → Haltewirkung sinkt.
• Einsatz außerhalb des Greifbereichs oder Überschreitung der Tragfähigkeit (WLL).
• Verwendung zum Anschlagen von Seilen/Ketten/Bändern oder zum Kranhub statt Handtransport.
• Last ruckartig bewegen, anstoßen lassen oder starke Pendelbewegungen provozieren.

Sicherheitsaspekte und Normen

Die THG ist ausschließlich für den Transport per Hand bestimmt; das Anheben der angeschlagenen Handklemme mit einem weiteren Lastaufnahmemittel ist verboten. Es darf nur im angegebenen Greifbereich und bis zur WLL gearbeitet werden, der Transport von Personen ist ausgeschlossen, und die Blechoberfläche darf max. HRC 30 aufweisen. Vor dem Einsatz sind Sicht- und Funktionsprüfung (Risse, Verformungen, leichtgängiges Öffnen/Schließen, spürbare Federkraft, Zustand der Backen) durchzuführen; wiederkehrende Prüfungen sind mindestens 1× jährlich durch eine befähigte Person zu veranlassen.

• Last bodennah, langsam und kontrolliert bewegen; seitliche Zugkräfte vermeiden.
• Finger und Klemmstellen beim Ansetzen/Abnehmen sichern (Handschuhe empfohlen).
• Bei Funktionsstörung sofort außer Betrieb nehmen; Reparaturen nur mit Original-Ersatzteilen.
• Für Auswahl und Betrieb von Lastaufnahmemitteln sind betriebliche Vorgaben und einschlägige Regelwerke (z. B. EN 13155) zu berücksichtigen.

Passende Artikel für den Einsatz

Wenn Bleche nicht nur manuell, sondern per Kran bewegt werden sollen, sind geeignete Blechgreifer oder Hebeklemmen aus dem Yale Tigrip®-Programm die passende Ergänzung. Für dickere Bleche und höhere Lasten bietet sich beispielsweise eine Einzelklemme (z. B. TCH) als Bestandteil eines Hebegeschirrs an. Zusätzlich ist eine saubere Prozesskette sinnvoll: geeignete Transportwagen, Ablagegestelle und eine definierte Greifzone am Material reduzieren Beschädigungen und erhöhen die Arbeitssicherheit.
