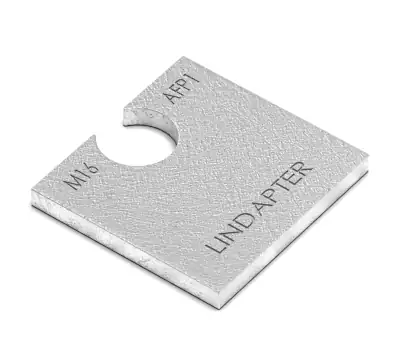

Lindapter Ausgleichsscheiben Typ AF

Die Lindapter Ausgleichsscheiben Typ AF sind speziell für den Ausgleich verschiedener Flanschdicken innerhalb von Lindapter-Trägerklemmverbindungen ausgelegt. Sie dienen dazu, den Klemmbereich bei Verbindungen mit Typ AF gezielt anzupassen und so eine technisch passende Einbausituation für die jeweilige Flanschgeometrie zu schaffen.

Im praktischen Einsatz kommen die Ausgleichsscheiben überall dort zum Einsatz, wo Stahlträger und Stahlbauteile mit Lindapter-Klemmen verbunden werden und unterschiedliche Flanschdicken berücksichtigt werden müssen. Typische Anwendungen finden sich im Stahlbau, bei Tragkonstruktionen, in der Anlagen- und Montagetechnik sowie bei nachträglich herzustellenden bohr- und schweißfreien Verbindungen.

Die Ausgleichsscheiben sind keine universellen Unterlegscheiben im allgemeinen Sinn, sondern systembezogene Ergänzungsteile für das Lindapter AF-System. Sie unterstützen die korrekte Anpassung an die jeweilige Verbindungssituation und sind damit insbesondere dort relevant, wo eine definierte Klemmverbindung an unterschiedlichen Trägerflanschen hergestellt werden soll.

Einsatzbereiche

• Ausgleich von unterschiedlichen Flanschdicken bei Lindapter-Klemmverbindungen
• Verwendung in Stahlbaukonstruktionen mit Trägerklemmverbindungen
• Geeignet für Montage- und Nachrüstlösungen ohne Bohren oder Schweißen am Träger
• Sinnvoll bei Anwendungen mit Typ AF, wenn der Klemmbereich an die vorhandene Flanschdicke angepasst werden muss

Varianten und Unterschiede

Die Ausgleichsscheiben Typ AF sind in mehreren Varianten für unterschiedliche Schraubengrößen erhältlich. Innerhalb der Baureihe gibt es die Varianten P1, P2 und CW, die zur Anpassung des Klemmbereichs in unterschiedlichen Abstufungen eingesetzt werden.

Verfügbar sind Varianten für M12, M16, M20 und M24. Die CW-Ausführungen sind für M12, M16 und M20 aufgeführt, während für M24 die Varianten P1 und P2 verfügbar sind.

Für die Auswahl der passenden Kombination ist die jeweilige Lindapter-Auswahltabelle maßgeblich. Bei Typ AF ist zudem zu beachten, dass die Klemme mit unterschiedlichen Nockenhöhen verfügbar ist und die Ausgleichsscheiben dazu passend gewählt werden müssen.

Technische Beschreibung

Technisch handelt es sich um Ausgleichsscheiben aus Flachstahl, die innerhalb des Lindapter-Systems zur Anpassung des Klemmbereichs verwendet werden. Die Oberfläche ist feuerverzinkt und damit für korrosionsgeschützte Anwendungen im üblichen Stahlbauumfeld ausgeführt.

Besonders relevant ist die systembezogene Funktion: Die Ausgleichsscheiben ergänzen die Trägerklemme Typ AF und werden eingesetzt, wenn größere Flanschdicken berücksichtigt werden müssen. Dadurch tragen sie dazu bei, dass die Verbindung in der vorgesehenen Systemgeometrie aufgebaut werden kann.

Werkstoff und Oberfläche

• Werkstoff: Flachstahl
• Oberfläche: Feuerverzinkt

Montagehinweise

Die Ausgleichsscheiben sind passend zur vorhandenen Flanschdicke, zur Schraubengröße und zur gewählten AF-Klemmenausführung auszuwählen. Laut Lindapter-Systemhinweis sind die jeweils korrekten Ausgleichsstücke der entsprechenden Auswahl- beziehungsweise Spezifikationstabelle zu entnehmen.

Bei der Montage ist darauf zu achten, dass ausschließlich die zur Verbindung passende Kombination aus Klemme, Ausgleichsscheibe und gegebenenfalls weiterem Systemzubehör eingesetzt wird. So lässt sich die Klemmverbindung systemgerecht aufbauen.

Für die Variante AFW gilt ergänzend: Sie dient zum Ausfüllen der Vertiefung von Typ AF und schafft eine ebene Auflage für Schraubenkopf oder Mutter. Diese Funktion ist von den hier beschriebenen Ausgleichsscheiben Typ AF zu unterscheiden, kann im gleichen Verbindungssystem jedoch praxisrelevant sein.

Sicherheitsaspekte

Die Ausgleichsscheiben sind als Systembestandteil einer Lindapter-Klemmverbindung zu betrachten und müssen passend zur jeweiligen Verbindungsauslegung ausgewählt werden. Entscheidend ist, dass nur die dafür vorgesehenen Komponenten miteinander kombiniert werden und die Auswahl entsprechend der Systemtabellen erfolgt.

Unsichere oder nicht abgestimmte Kombinationen aus Klemme, Schraube und Ausgleichsscheibe sollten vermieden werden. Bei tragenden Stahlbauverbindungen ist eine systemgerechte Produktauswahl besonders wichtig, weil die Ausgleichsscheibe unmittelbar die Einbausituation der Klemmverbindung beeinflusst.

Technische Daten

Passende Artikel/Zubehör

Praxisrelevant sind vor allem die zugehörigen Trägerklemmen Typ AF sowie ergänzende Systemteile, die innerhalb derselben Verbindungslösung verwendet werden. Besonders sinnvoll sind das Einlegeteil Typ AFW zum Ausgleich der Vertiefung der AF-Klemme sowie weitere Lindapter-Klemmen, wenn die Verbindungssituation eine abweichende Geometrie oder ein anderes Lastbild erfordert.
