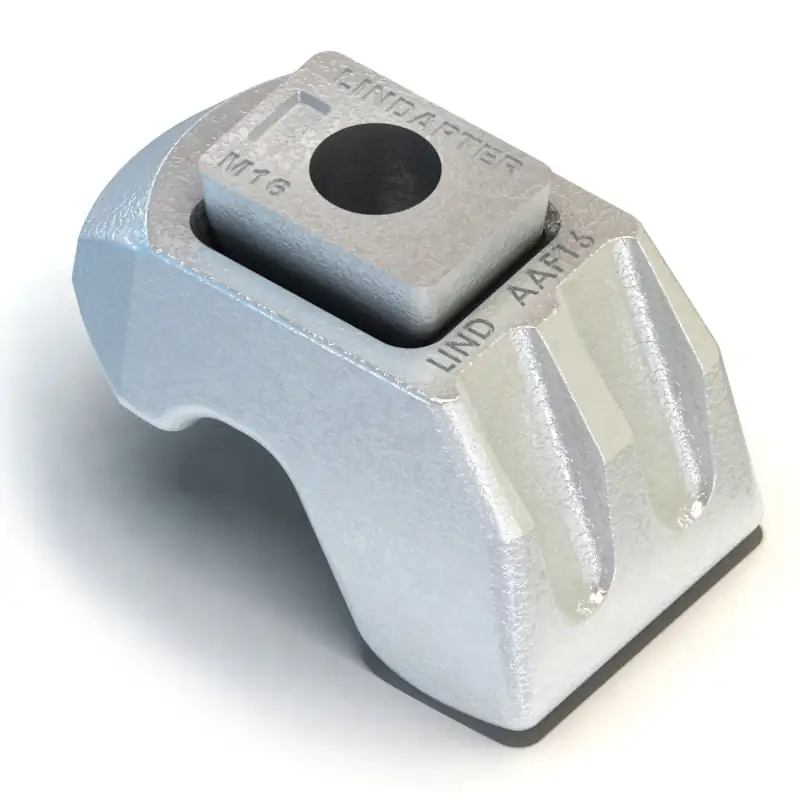

Lindapter Klemme Typ AAF
Die neue zweiteilige selbstjustierende Trägerklemme als einstellbarer Typ AF (Adjustable AF) mit stufenlosem Klemmbereich.
Die Lindapter Klemme Typ AAF ist perfekt geeignet, um hohe Schubkräfte aufzufangen und sicher zu halten. Die Klemme ist besonders leicht zu montieren, da sie sich beim Verschrauben von selbst optiomal ausrichtet. So passt sie sich im Bereich von 6 mm – 40 mm (M20) automatisch der Flanschdicke an. Neben der guten Belastbarkeit mit Schubkräften, ist sie auch zur Aufnahme hoher Zugkräfte oder kombinierter Belastungen ausgelegt. Die Lindapter Klemme AAF ist eine justierbare Klemme, die selbst bei Kälte kaum schwächelt. Zulässige Belastungen gelten für Temperaturen von bis zu -60°C. Schon in der Standardausführung ist sie feuerverzinkt und für die Außenmontage geeignet. Für parallele und bis 10° geneigte Flansche. Geeignet auch bei Langlöchern.
- Werkstoff: Sphäroguß
- Oberfläche: Feuerverzinkt
Die neue zweiteilige selbstjustierende Trägerklemme als einstellbarer Typ AF (Adjustable AF) mit stufenlosem Klemmbereich.
Die Lindapter Klemme Typ AAF ist perfekt geeignet, um hohe Schubkräfte aufzufangen und sicher zu halten. Die Klemme ist besonders leicht zu montieren, da sie sich beim Verschrauben von selbst optiomal ausrichtet. So passt sie sich im Bereich von 6 mm – 40 mm (M20) automatisch der Flanschdicke an. Neben der guten Belastbarkeit mit Schubkräften, ist sie auch zur Aufnahme hoher Zugkräfte oder kombinierter Belastungen ausgelegt. Die Lindapter Klemme AAF ist eine justierbare Klemme, die selbst bei Kälte kaum schwächelt. Zulässige Belastungen gelten für Temperaturen von bis zu -60°C. Schon in der Standardausführung ist sie feuerverzinkt und für die Außenmontage geeignet. Für parallele und bis 10° geneigte Flansche. Geeignet auch bei Langlöchern.
- Werkstoff: Sphäroguß
- Oberfläche: Feuerverzinkt
Informationen: Klemme Typ AAF
|
|
|
|
|
|
|
|
|
Vielfältig einsetzbar
Die Lindapter Klemme AAF ist eine justierbare Klemme, die selbst bei Kälte kaum schwächelt. Sie ist aus einem speziellen Sphäroguss, der auch bei niedrigen Temperaturen, eine hohe Festigkeit aufweist. Zulässige Belastungen gelten für Temperaturen von bis zu -60°C. Schon in der Standardausführung wird die Trägerklemme AAF feuerverzinkt ausgeführt und ist somit für Außenmontagen verwendbar. Ihre zweiteilige Konstruktion erlbaubt den Einsatz für parallele und bis 10° geneigte Flansche. Gleichfalls ist die Klemme auch bei Langlöchern geeignet.
Zudem ist die Verwendung von Schrauben der Festigkeitsklasse 10.9 HV in Verbindung mit der Trägerklemme Typ AAF möglich. Hierbei empfiehlt Lindapter DTI-Unterlegscheiben nach DIN EN 14399-9 unterzulegen.
Beispielanwendungen

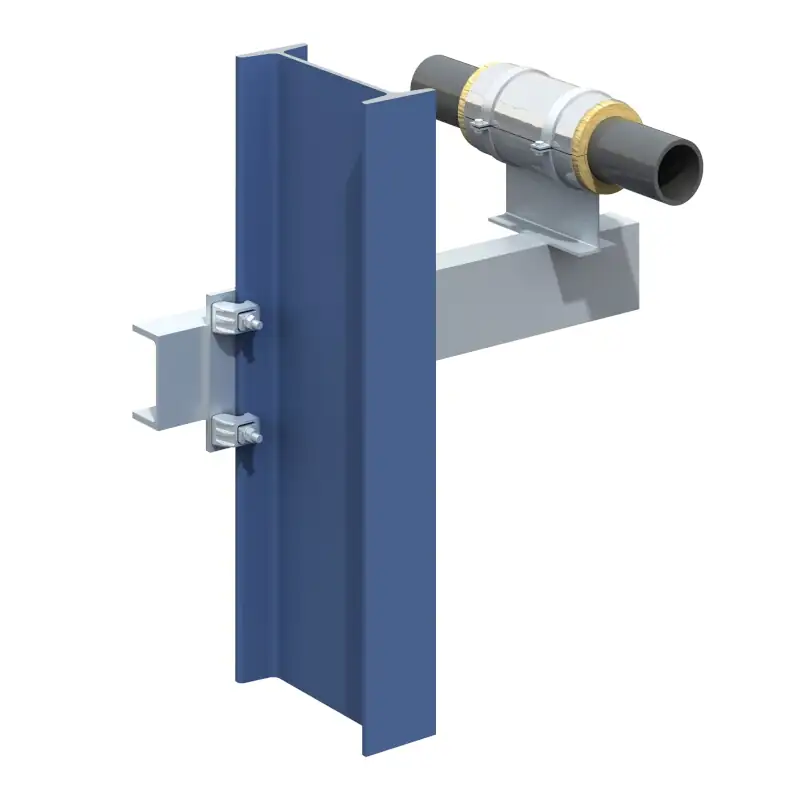

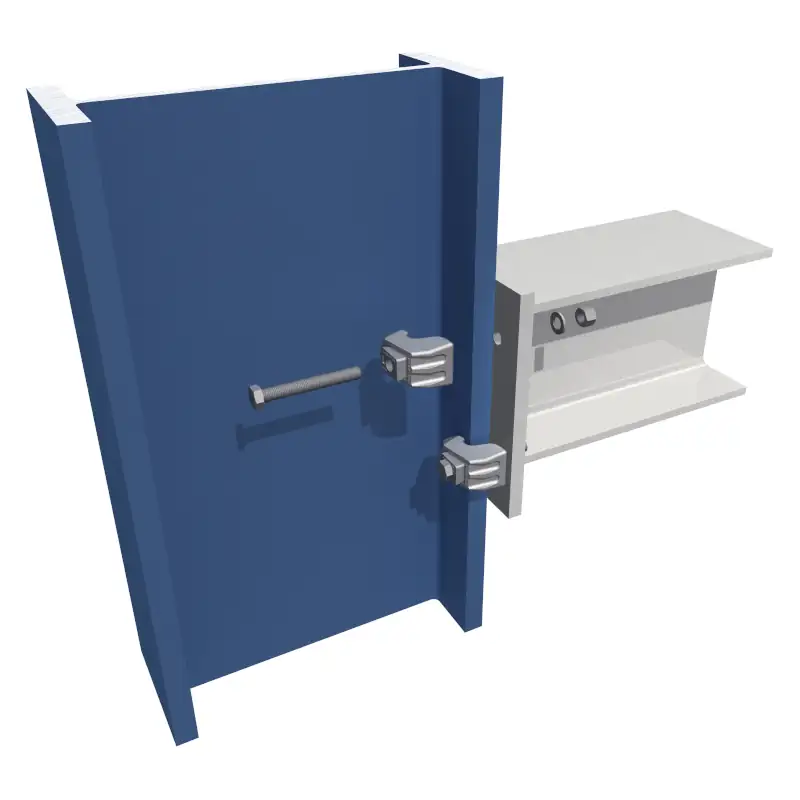

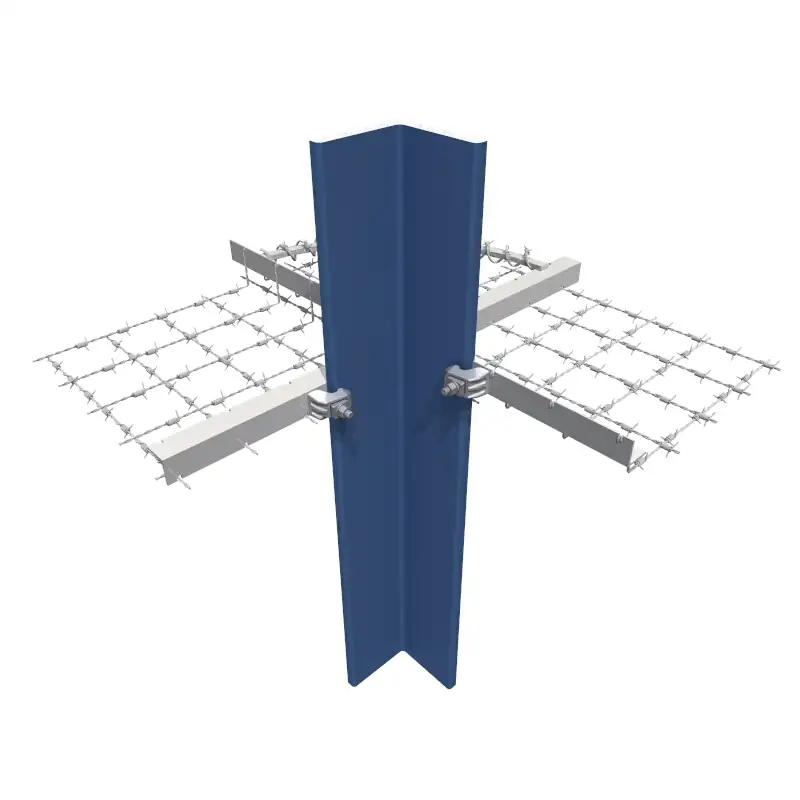

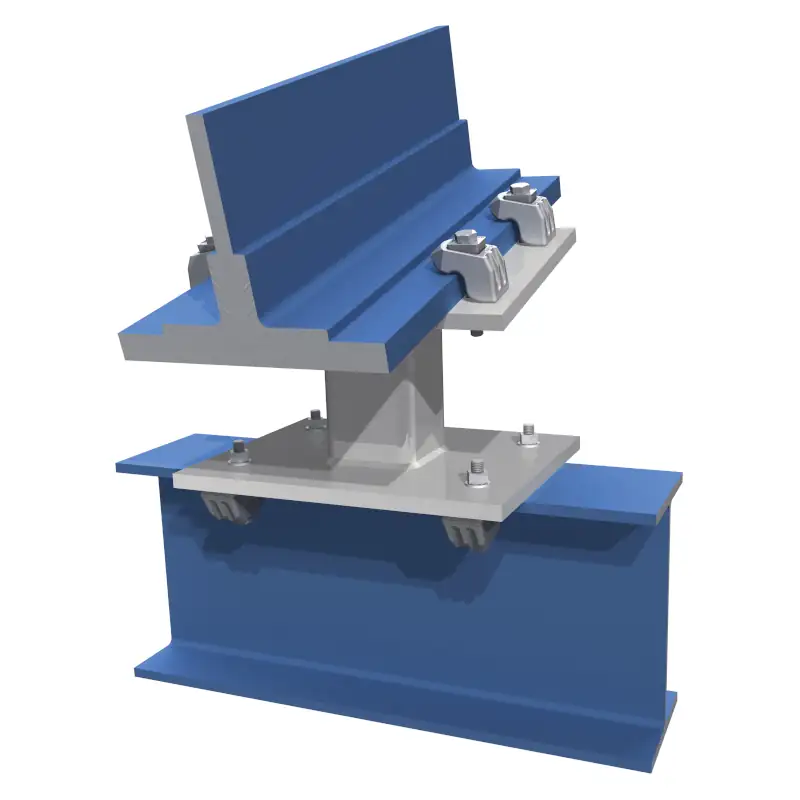

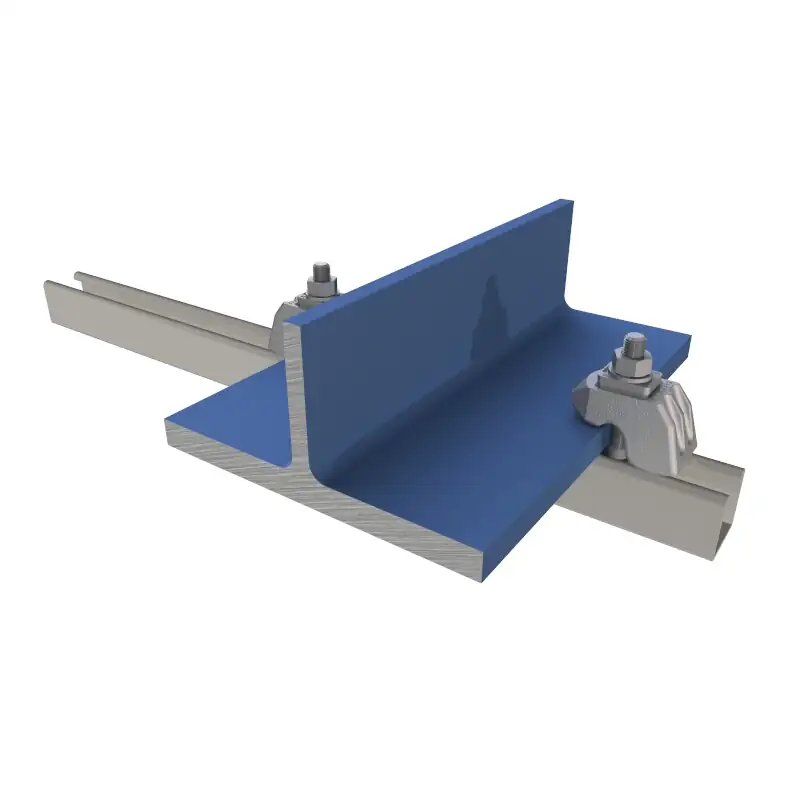

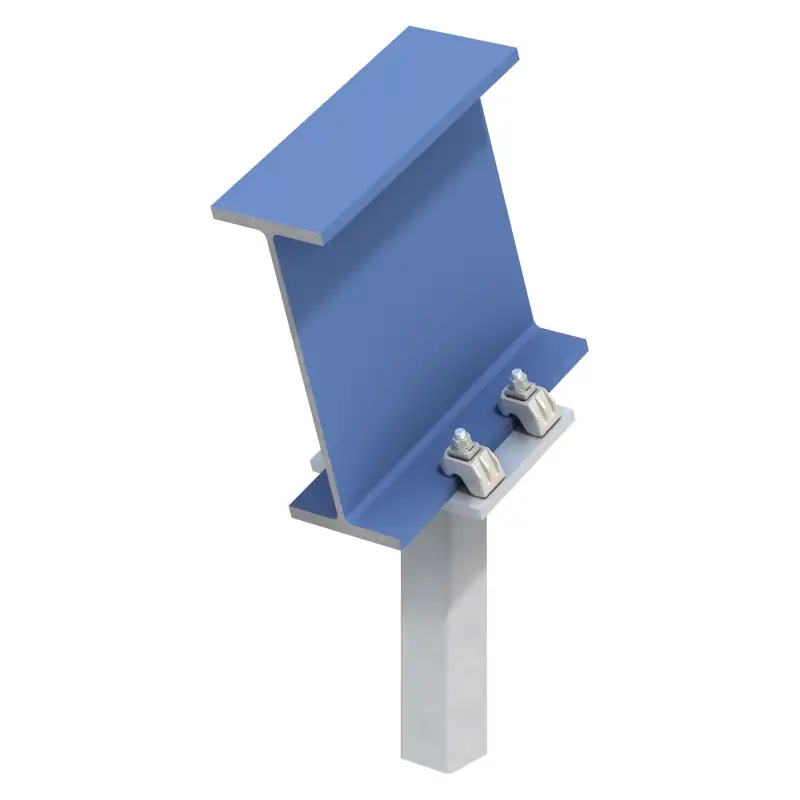

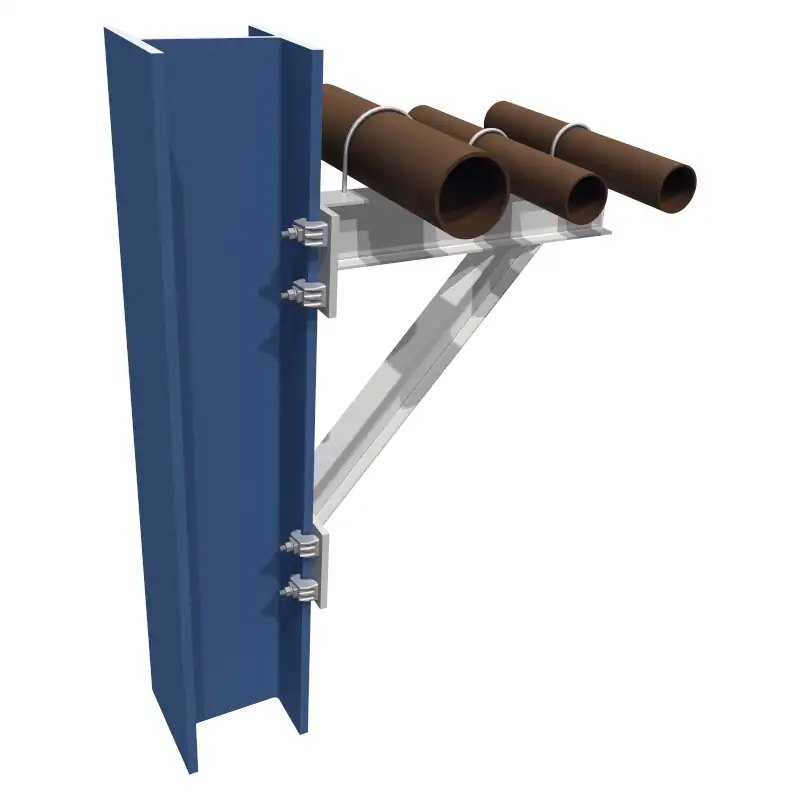

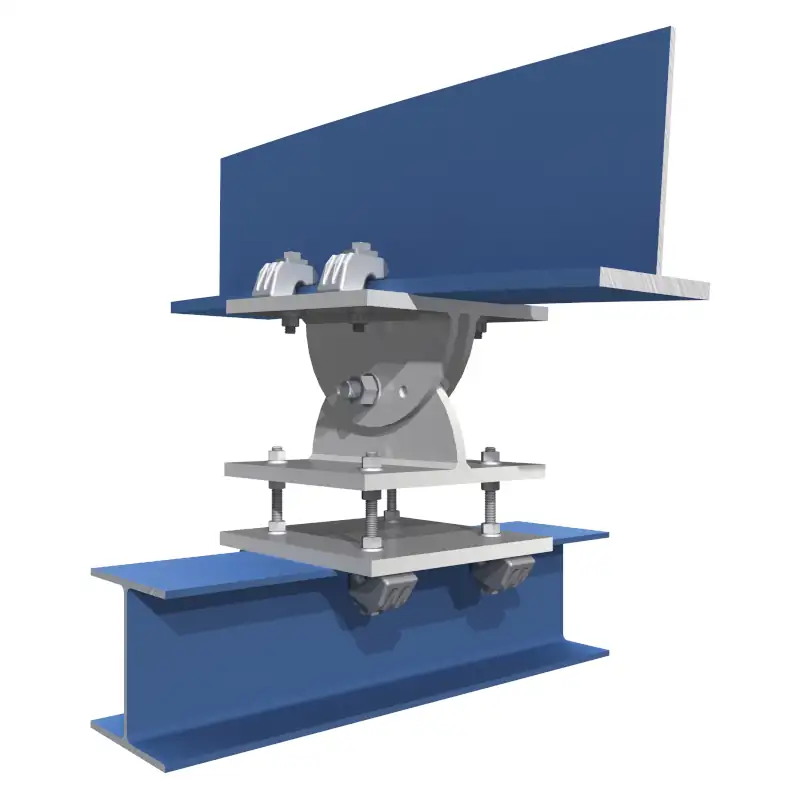

Typ AAF ist eines von drei Produkten des Lindapter-Klemmensortiments für hohe Schubbelastung und insbesondere geeignet für Belastungen durch Schubkräfte und hohe Zugbelastung. Die hochbelastbare Klemme kommt in den unterschiedlichsten Anwendungen und Situationen zum Einsatz. Hier einige Beispiele:
Lindapter-Produktvideo

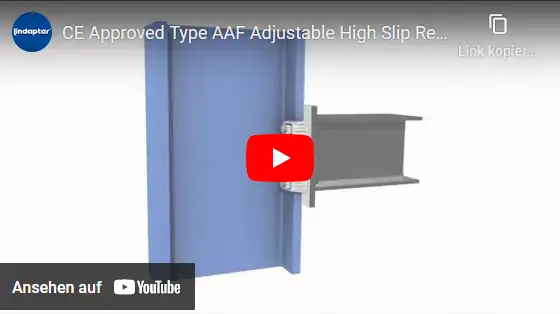

Im folgenden Video wird die Montage einer Trägerverbindung mit der Trägerklemme AAF gezeigt.
Abmessungen
| Schraube | Zulässige Belastung | Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikel- nummer |
Größe Z | Festigkeits- klasse4) | Zug / 1 Schraube (4,5:1 Sicherheits- faktor) | Schub1) / 2 Schrauben (2:1 Sicherheitsfaktor) | Anziehmoment* | Klemm- bereich3) V | Y | X | T | Breite | ||
| Träger gestrichen2) | Träger verzinkt | unge- schmiert | HV Garnitur* | |||||||||
| kN | kN | kN | Nm | Nm | mm | mm | mm | mm | mm | |||
| AAF12 | M12 | 8.8 | 8,5 | 3,4 | 3,9 | 90 | - | 5 - 26 | 25 - 34 | 27 - 49 | 26 - 35 | 41 |
| AAF16 | M16 | 8.8 | 16,0 | 8,0 | 10,0 | 240 | - | 6 - 30 | 34 - 50 | 31 - 58 | 35 - 46 | 56 |
| AAF20 | M20 | 8.8 | 26,3 | 13,0 | 16,0 | 470 | - | 6 - 40 | 48 - 78 | 49 - 64 | 52 - 64 | 77 |
| AAF12 | M12 | 10.9 | 10,0 | 4,0 | 5,2 | 130 | 100 | 5 - 26 | 25 - 34 | 27 - 49 | 26 - 35 | 41 |
| AAF16 | M16 | 10.9 | 19,5 | 11,0 | 12,0 | 300 | 250 | 6 - 30 | 34 - 50 | 31 - 58 | 35 - 46 | 56 |
| AAF20 | M20 | 10.9 | 30,0 | 20,0 | 25,0 | 647 | 450 | 6 - 40 | 48 - 78 | 49 - 64 | 52 - 64 | 77 |
1) Die Schubkräfte gelten für Typ AAF und die Zwischenplatte in feuerverzinkter Ausführung. Schublastwerte gegen Gleiten (Bewegung ab 0,1mm).
2) Gültig für Vorbereitungsgrad Sa 2 1/2 plus 75 μm Alkydzinkphosphat-Grundierung.
3) Für dickere Flansche sind die Unterlegscheiben AFP1 und AFP2 erhältlich (nur AAF12 und AAF16) bzw. Unterlegscheibe AAFP3 (nur für AAF20).
4) Lindapter empfiehlt die Verwendung von DTI-Unterlegscheiben nach DIN EN 14399-9 bei Verwendung von Schrauben der Festigkeitsklasse 10.9 HV mit Typ AAF.
* Drehmomentwerte für 10.9 HV-Verbindungselemente nach DIN EN 14399-4, geschmiert mit Molybdändisulfid (MoS2).
Zur Bemessung nach Eurocode 3 (ETA 20/0918, DoP 003) gelten die charakteristischen Tragfähigkeiten.

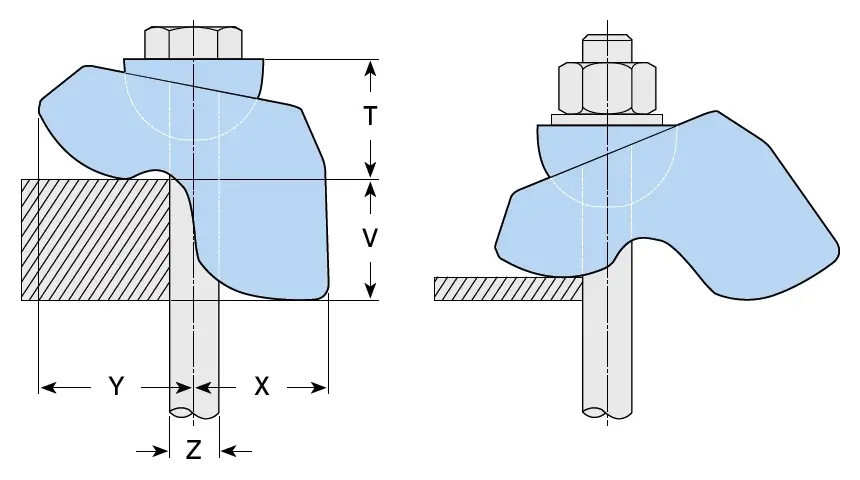

Abmessungen Klemme Typ AAF:
| Klemme Typ AAF | Schraube | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|
| 12 | M12 | ||||||
| 16 | M16 | ||||||
| 20 | M20 |
