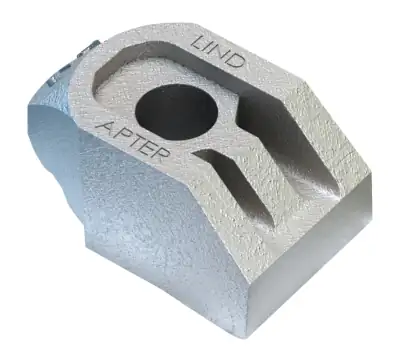

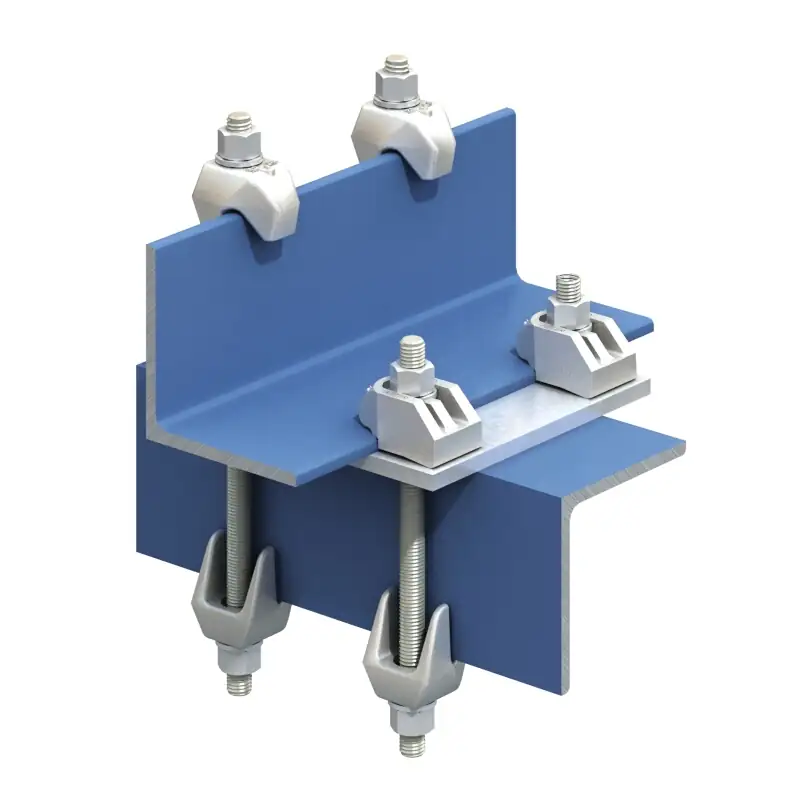

Die Lindapter Trägerklemme Typ AF eignet sich besonders da, wo hohe Schubbelastungen vorherrschen. Sie ist die hoch tragfähigste Klemme mit der höchsten Belastbarkeit aller Lindapter-Klemmen für hohe Schubbelastungen. Aber auch im Zugbereich oder in Fällen wo Zug- und Schubbelastungen vorkommen sind empfiehlt sich ihr Einsatz. Die Klemme ist extrem robust, kompakt und einfach zu bedienen.
Die Lindapter Trägerklemme Typ AF eignet sich besonders da, wo hohe Schubbelastungen vorherrschen. Sie ist die hoch tragfähigste Klemme mit der höchsten Belastbarkeit aller Lindapter-Klemmen für hohe Schubbelastungen. Aber auch im Zugbereich oder in Fällen wo Zug- und Schubbelastungen vorkommen sind empfiehlt sich ihr Einsatz. Die Klemme ist extrem robust, kompakt und einfach zu bedienen.

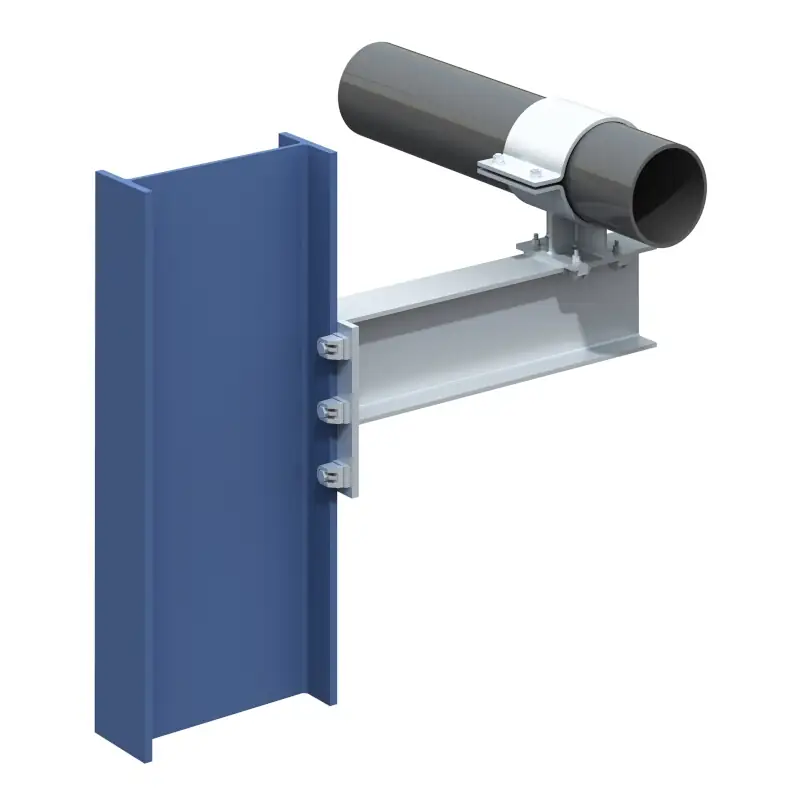

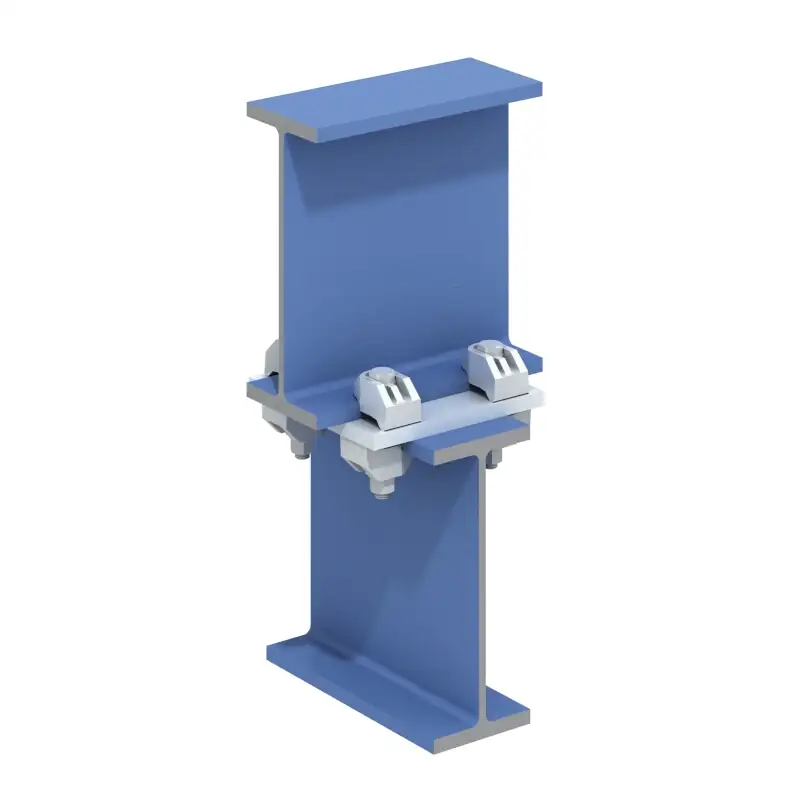

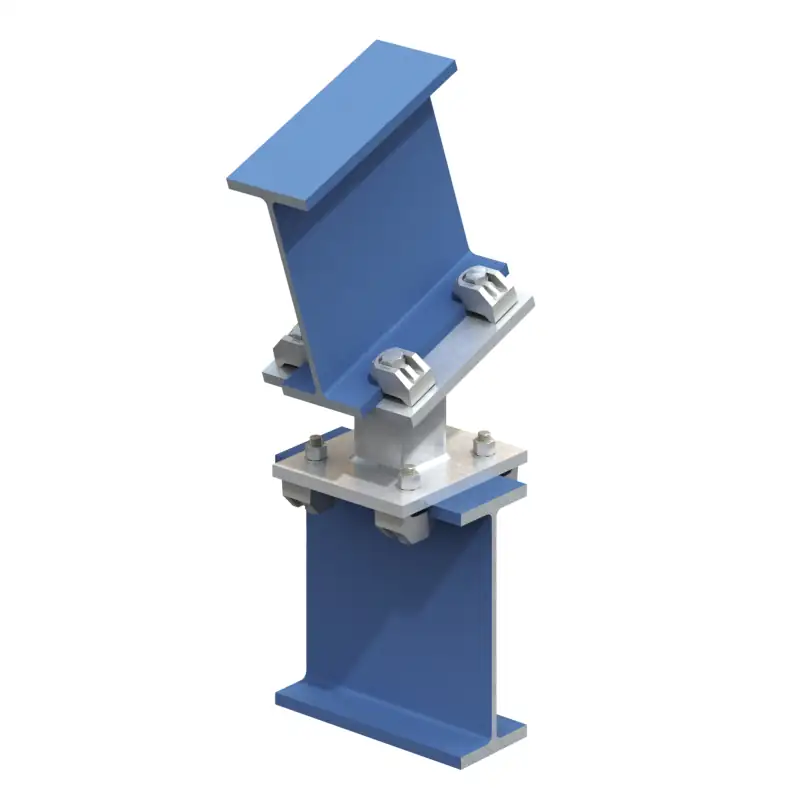

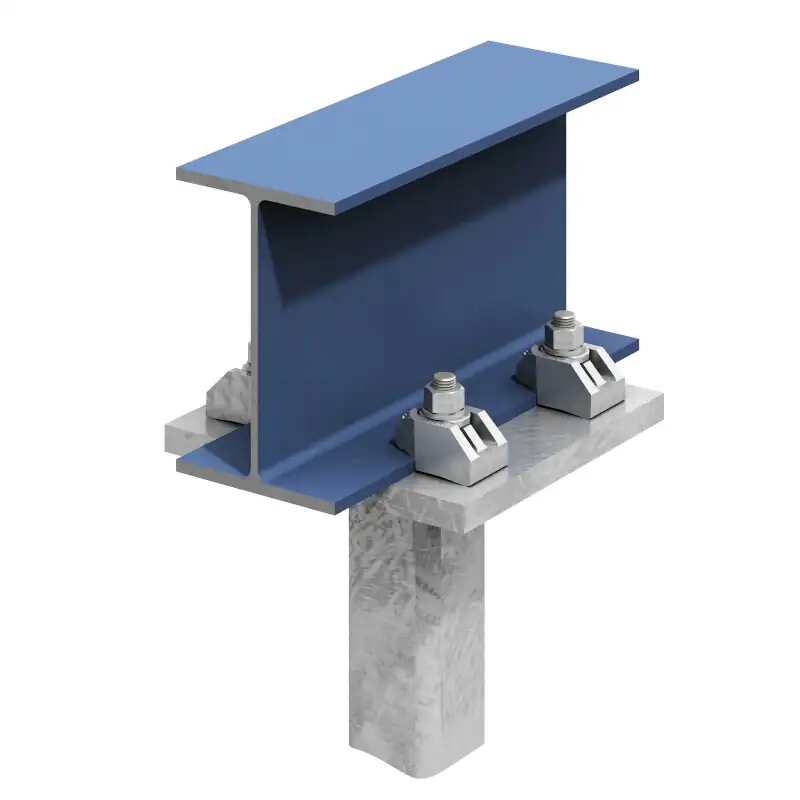

Die Lindapter Trägerklemme Typ AF ist die leistungsstärkste und belastbarste Klemme der gesamten Lindapter-Reihe. Sie wurde speziell für Anwendungen entwickelt, bei denen hohe Schubkräfte auftreten, eignet sich jedoch ebenso für Zugbelastungen oder kombinierte Belastungssituationen. Ihr kompaktes, robustes Design und die einfache Handhabung machen sie zur optimalen Lösung für anspruchsvolle Verbindungen im Stahlbau.

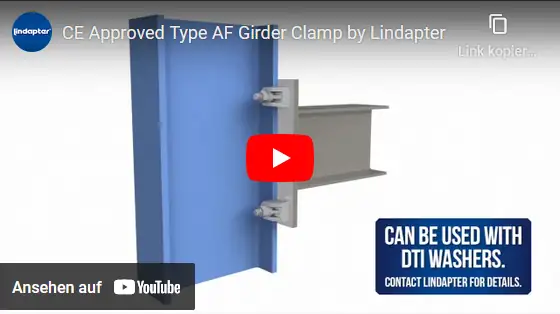

Die Trägerklemme Typ AF überzeugt durch eine schnelle, sichere und präzise Montage. Eine integrierte Kante dient als Anschlag und Verdrehsicherung am Trägerflansch. Dadurch wird eine exakte Ausrichtung gewährleistet und der Montageprozess deutlich vereinfacht.
Eine weitere Besonderheit ist die Vertiefung zur Aufnahme des Schraubenkopfes. Diese umschließt den Schraubenkopf formschlüssig und verhindert ein Mitdrehen, während die Mutter auf der Gegenseite angezogen wird – eine praktische Lösung für eine effiziente Ein-Mann-Montage.
Wenn das Kontern der Schraube nicht gewünscht ist, kann die Vertiefung mithilfe der Einlegeplatte Typ AFW ausgeglichen werden. Diese schafft eine ebene Auflagefläche für Mutter oder Schraubenkopf und ist auch für Verbindungen nach DIN EN 14399 geeignet.
|
|
|
|
|
|
| Schraube | Zulässige Belastung | Abmessungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikel-nummer | Größe Z | Festigkeits-klasse4) | Zug / 1 Schraube (5:1 Sicherheitsfaktor) | Schub1) / 2 Schrauben (2:1 Sicherheitsfaktor) | Anziehmoment* | Nockenhöhe | Y | X | T1 | T2 | Breite | |||
| Träger gestrichen2) | Träger verzinkt | unge-schmiert | HV Garnitur* | kurz | mittel | Typ AF | Typ AF mit AFW | |||||||
| kN | kN | kN | Nm | Nm | mm | mm | mm | mm | mm | mm | mm | |||
| AF12 | M12 | 8.8 | 8,5 | 3,4 | 3,9 | 90 | - | 5 | 12,5 | 27 | 27 | 17 | 22 | 39 |
| AF16 | M16 | 8.8 | 16,0 | 8,0 | 10,0 | 240 | - | 8 | 15 | 35 | 37 | 22 | 27 | 49 |
| AF20 | M20 | 8.8 | 26,3 | 13,0 | 16,0 | 470 | - | 10 | 18 | 40 | 39 | 25 | 31 | 56 |
| AF24 | M24 | 8.8 | 40,0 | 24,0 | 30,0 | 800 | - | 15 | 30 | 48 | 60 | 32 | 42 | 82 |
| AF12 | M12 | 10.9 | 10,0 | 4,0 | 5,2 | 130 | 100 | 5 | 12,5 | 27 | 27 | 17 | 22 | 39 |
| AF16 | M16 | 10.9 | 19,5 | 11,0 | 12,0 | 300 | 250 | 8 | 15 | 35 | 37 | 22 | 27 | 49 |
| AF20 | M20 | 10.9 | 30,0 | 20,0 | 25,0 | 647 | 450 | 10 | 18 | 40 | 39 | 25 | 31 | 56 |
| AF24 | M24 | 10.9 | 62,53) | 28,0 | 35,0 | 1000 | 800 | 15 | 30 | 48 | 60 | 32 | 42 | 82 |
1) Die Schubkräfte gelten für Typ AF und die Zwischenplatte in feuerverzinkter Ausführung. Schublastwerte gegen Gleiten (Bewegung ab 0,1mm).
2) Gültig für Vorbereitungsgrad Sa 2 1/2 plus 75 μm Alkydzinkphosphat-Grundierung.
3) 3,2:1 Sicherheitsfaktor
4) Lindapter empfiehlt die Verwendung von DTI-Unterlegscheiben nach DIN EN 14399-9 bei Verwendung von Schrauben der Festigkeitsklasse 10.9 HV mit Typ AF.
* Drehmomentwerte für 10.9 HV-Verbindungselemente nach DIN EN 14399-4, geschmiert mit Molybdändisulfid (MoS2).
Zur Bemessung nach Eurocode 3 (ETA 20/0918, DoP 004) gelten die charakteristischen Tragfähigkeiten.
