Lindapter Klemme Typ CF

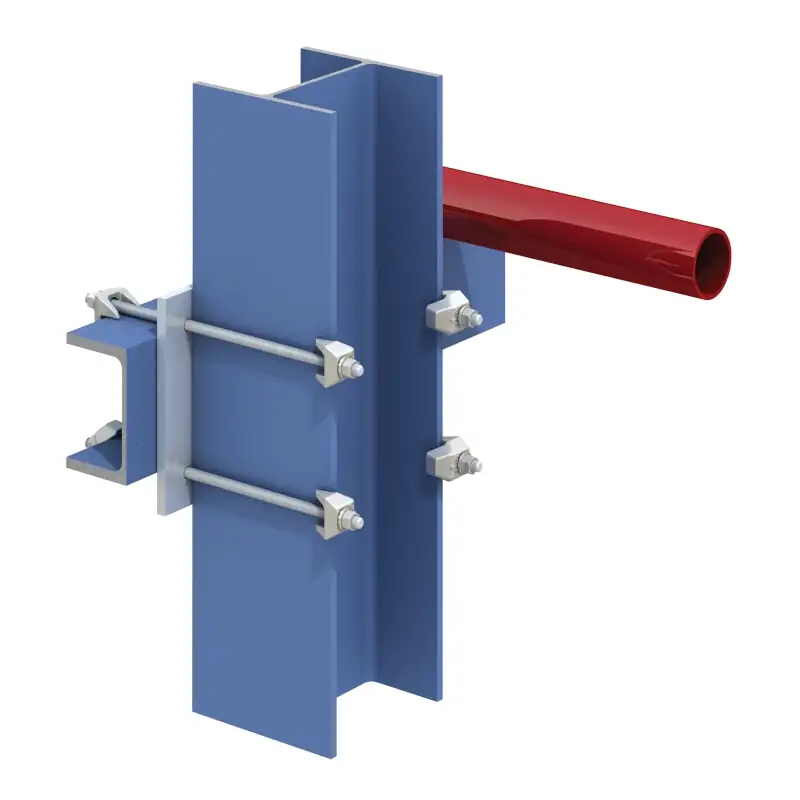

Die Lindapter Klemme CF eignet sich ideal um hohe Schubbelastungen sicher aufzufangen. Mit ihr lassen sich Elemente ohne gegenüberliegende Flächen, z. B. horizontale Träger an vertikalen Stützen leicht miteinander verbinden. Insbesondere bei L-Profilen empfiehlt sich die Klemme CF. Die Klemme ist für parallele und bis 8° geneigte Flansche zugelassen. Sie ist aus einem Sphäroguss hergestellt. Eine Feuerverzinkung schützt sie vor Korrosion.

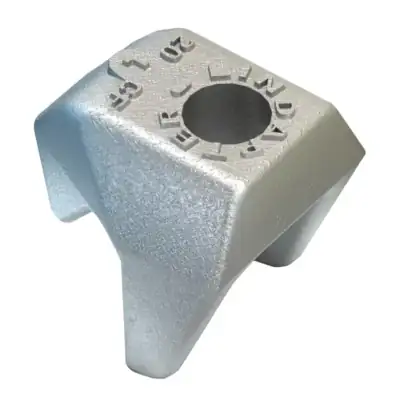

Die Klemme Typ CF hakt sich mit ihrer Nase um die Flanschkanten der Profile. Durch die Länge der Nase bietet sie einen großen Klemmbereich, der auch für dicker Profile reicht. Die beiden Stütznocken auf der anderen Seite drücken sich bei der Montage gegen das Profil und sorgen für eine rechtwinklige Ausrichtung der Schraubenauflage.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
- Material: Sphäroguss
- Oberflächen: Feuerverzinkt
Die Lindapter Klemme CF eignet sich ideal um hohe Schubbelastungen sicher aufzufangen. Mit ihr lassen sich Elemente ohne gegenüberliegende Flächen, z. B. horizontale Träger an vertikalen Stützen leicht miteinander verbinden. Insbesondere bei L-Profilen empfiehlt sich die Klemme CF. Die Klemme ist für parallele und bis 8° geneigte Flansche zugelassen. Sie ist aus einem Sphäroguss hergestellt. Eine Feuerverzinkung schützt sie vor Korrosion.
Die Klemme Typ CF hakt sich mit ihrer Nase um die Flanschkanten der Profile. Durch die Länge der Nase bietet sie einen großen Klemmbereich, der auch für dicker Profile reicht. Die beiden Stütznocken auf der anderen Seite drücken sich bei der Montage gegen das Profil und sorgen für eine rechtwinklige Ausrichtung der Schraubenauflage.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
- Material: Sphäroguss
- Oberflächen: Feuerverzinkt
Informationen: Klemme Typ CF
Als Gegenstück bieten sich die Lindapter Klemmen Typ AF oder AAF an. Mit diesen ist die Klemme CF gut kombinierbar, da auch sie große Schubkräfte leicht unter Kontrolle bringen können. Die hervorstehenden Buchstaben des Herstellernamens an der Oberfläche des Lindapters, dienen als Schraubenkopfarretierung und erleichtern die Montage. Neben dem hohen Drehmoment, sichern sie die Schraube vor ungewolltem Lösen und gewähren eine dauerhafte Verbindung.
|
|
|

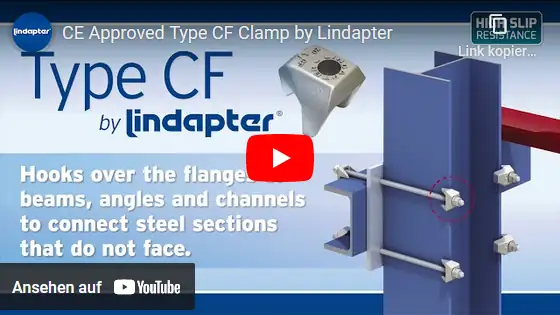

Lindpater-Produktvideo
Veranschaulicht wird die Montage einer Kreuzverbindung mit Hilfe von CF-Trägerklemmen.

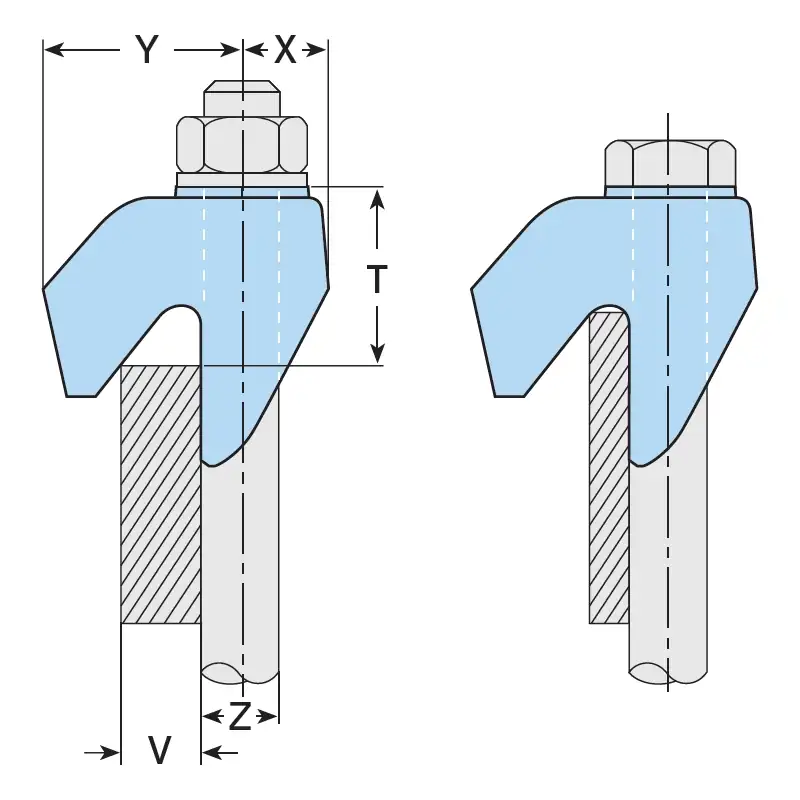

Abmessungen
| Zulässige Belastung | Abmessungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube 8.8 Z | Zug / 1 Schraube (5:1 Sicherheitsfaktor) | Schub1) / 2 Schrauben (2:1 Sicherheitsfaktor) | Anziehmoment* | Klemmbereich V | Y | X | T | Breite | |
| Träger gestrichen2) | Träger verzinkt | |||||||||
| kN | kN | kN | Nm | mm | mm | mm | mm | mm | ||
| CF12 | M12 | 8,5 | 3,4 | 3,9 | 90 | 6 - 13 | 32 | 14 | 21 - 29 | 46 |
| CF212 | M12 | 8,5 | 3,4 | 3,9 | 90 | 12 - 20 | 39 | 16 | 28 - 37 | 48 |
| CF16 | M16 | 16,0 | 8,0 | 10,0 | 240 | 8 - 16 | 44 | 18 | 25 - 33 | 56 |
| CF216 | M16 | 16,0 | 8,0 | 10,0 | 240 | 15 - 25 | 50 | 21 | 35 - 47 | 62 |
| CF20 | M20 | 26,3 | 13,0 | 16,0 | 470 | 10 - 19 | 53 | 22 | 30 - 41 | 65 |
| CF220 | M20 | 26,3 | 13,0 | 16,0 | 470 | 18 - 30 | 64 | 27 | 41 - 55 | 70 |
| CF in Kombination mit anderen Lindapter-Klemmen | ||||||||||
| CF + A3) | M12 | 5,8 | 0,9 | 0,9 | 69 | |||||
| CF + A3) | M16 | 8,5 | 1,7 | 1,7 | 147 | |||||
| CF + A3) | M20 | 14,7 | 3,0 | 3,0 | 285 | |||||
| CF + AF / AAF | M12 | 8,5 | 3,4 | 3,9 | 90 | |||||
| CF + AF / AAF | M16 | 16,0 | 8,0 | 10,0 | 240 | |||||
| CF + AF / AAF | M20 | 26,3 | 13,0 | 16,0 | 470 | |||||
1) Schubbelastung gegen Gleiten (Bewegung ab 0,1mm).
2) Gültig für Vorbereitungsgrad Sa 2 1/2 plus 75 μm Alkydzink phosphat-Grundierung.
3) Auch Typ B, Typ LR, Typ D2 und Typ BR ist möglich.
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 011) gelten die charakteristischen Tragfähigkeiten.
Abmessungen Klemme Typ CF:
| Klemme Typ CF | Schraube | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|
| 12 | M12 | ||||||
| 16 | M16 | ||||||
| 20 | M20 |
