Yale Tigrip - Blechgreifer TBS

Der Blechgreifer TBS von Yale Tigrip ist für das sichere Greifen, Heben und Wenden bis 180° von einzelnen Blechen, Stahlplatten sowie geeigneten Stahl- und Schweißkonstruktionen ausgelegt. Die kardanische Schwenköse ermöglicht das Aufrichten aus der Horizontalen, das Ablegen aus der Senkrechten sowie das seitliche Anheben über die Kante.

Durch die Geometrie der Aufhängung liegt in jeder Einsatzlage eine ausreichend hohe Klemmkraft an. Bei bestimmten Anschlagwinkeln kann sich die zulässige Tragfähigkeit jedoch reduzieren – dafür ist das Traglastdiagramm des Herstellers maßgebend.

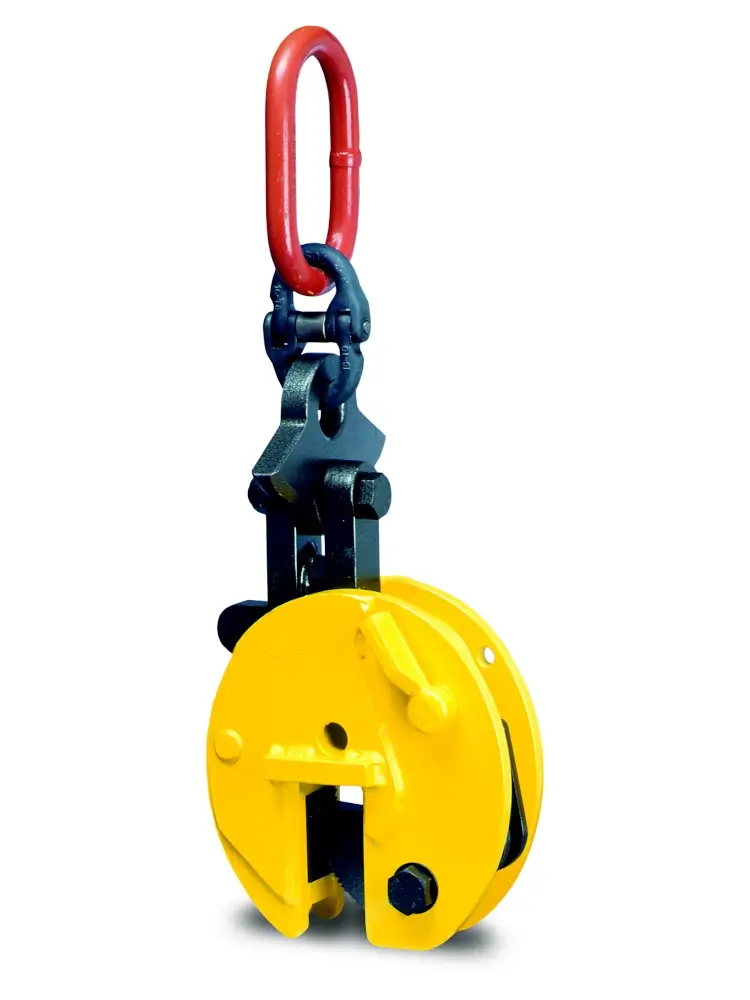

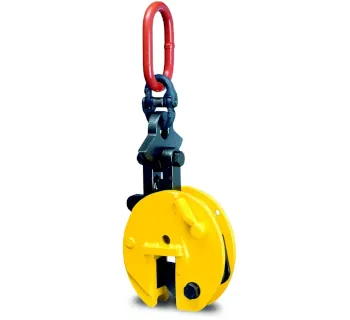

Produktbild (TOMANRO): Blechgreifer TBS mit schwenkbarer, kardanischer Aufhängung.

Einsatzbereiche

• Metallbau und Stahlhandel: Transport und Positionieren von Stahlplatten in Werkstatt und Lager.
• Fertigung: Aufrichten von Tafeln vom Zuschneidetisch sowie Ablegen auf Maschinen- oder Stapelplätzen.
• Schweißbaugruppen: Wenden und Umsetzen von geeigneten Konstruktionen bis 180°.
• Kranbetrieb mit 1-strängigem oder 2-strängigem Gehänge (z. B. für großformatige Bleche, sofern zulässig).

Varianten und Unterschiede

Die TBS-Baureihe wird über Tragfähigkeit und Greifbereich ausgelegt. Besonders wichtig ist die Unterscheidung zwischen S und L: S-Modelle decken dünne bis mittlere Blechdicken ab (min. 0 mm), während L-Modelle für größere Dicken vorgesehen sind (typisch min. 50 mm).

Bedienerfreundlichkeit

Der kardanische Anschlagpunkt erleichtert das Positionieren am Blech, insbesondere beim Wechsel zwischen Aufrichten, Absetzen und Kantenhub. Für längere Bleche wird zur Reduzierung von Pendelbewegungen häufig der Einsatz von zwei Greifern empfohlen.

• Greifer bis zum Maulanschlag aufschieben und sicherstellen, dass der Greifbereich zur Blechdicke passt.
• Last gleichmäßig anheben, ruckfreier Hub, keine Schläge oder Stoßbelastungen.
• Bei 2-strängigem Gehänge Schrägzug vermeiden bzw. Traglastreduzierung gemäß Herstellerdiagramm berücksichtigen.

Häufige Fehler in der Praxis

• Falscher Greifbereich: Blechdicke unterschreitet/überschreitet den zulässigen Bereich → unzureichender Formschluss.
• Zu geringe Last: Unterschreiten der Mindestlast reduziert die Klemmwirkung.
• Ungeeignete Oberfläche: Zu harte/ungeeignete Werkstoffoberfläche oder starke Verschmutzung im Greifbereich.
• Schrägzug/Querbelastung außerhalb der zulässigen Anwendung → Tragfähigkeit kann reduziert sein, Risiko von Versatz.
• Fehlende Sichtprüfung: Verschleiß an Greifflächen, Bolzen oder Aufhängung wird übersehen.

Sicherheitsaspekte und Normen

Der TBS ist für den Transport von Blechen/Stahlplatten innerhalb des angegebenen Greifbereichs sowie zum Wenden bis 180° vorgesehen. Für einen sicheren Betrieb sind die Angaben am Typenschild, die Betriebsanleitung sowie die betrieblichen Vorschriften (z. B. DGUV) maßgeblich.

• Mindestlast: mindestens 10% der angegebenen Tragfähigkeit, damit die erforderliche Klemmkraft erreicht wird.
• Oberflächenhärte: Transportgut nur, wenn die Oberflächenhärte HRC 30 nicht überschreitet.
• Traglastreduzierung: je nach Anschlagwinkel/Einsatzlage kann die zulässige Tragfähigkeit reduziert sein (Herstellerdiagramm beachten).
• Lastaufnahmemittel unterliegen u. a. der Maschinenrichtlinie 2006/42/EG und der Norm DIN EN 13155 (Anwendung/Prüfung nach betrieblichen Vorgaben).
• Vor jedem Einsatz: Sichtprüfung, Funktion der Sicherheitsarretierung (falls vorhanden) sowie unbeschädigte Greifflächen sicherstellen.

Passende Artikel für den Einsatz

Für großformatige Bleche und lange Transportgüter ist häufig der paarweise Einsatz in Verbindung mit einer Traverse oder einem geeigneten mehrsträngigen Gehänge sinnvoll, um Durchbiegung und Pendeln zu reduzieren. Ergänzend können alternative Greifer innerhalb der Yale Tigrip-Familie die Anwendung erweitern, z. B. für empfindliche Oberflächen oder für bodennahen Horizontaltransport.

• Schongreifer für empfindliche Plattenoberflächen (z. B. beschichtet oder empfindlich) – reduziert Druckstellen.
• Blechverladehaken für den bodennahen, horizontalen Transport von Blechpaketen (paarweise am Gehänge).
• Anschlagketten, Schäkel und Verbindungselemente passend zur Tragfähigkeit des Gesamtsystems.
