Yale Tigrip - Blechgreifer TBL plus

Der Blechgreifer TBL plus von Yale Tigrip ist ein Lastaufnahmemittel für den vertikalen Transport von einzelnen Blechen und Stahlplatten sowie zum Heben und Wenden bis 180°. Die integrierte Sicherheitsarretierung erhöht die Haltesicherheit am Transportgut und hilft, ein unbeabsichtigtes Lösen zu vermeiden, auch wenn kurzzeitig keine Zugbelastung anliegt.

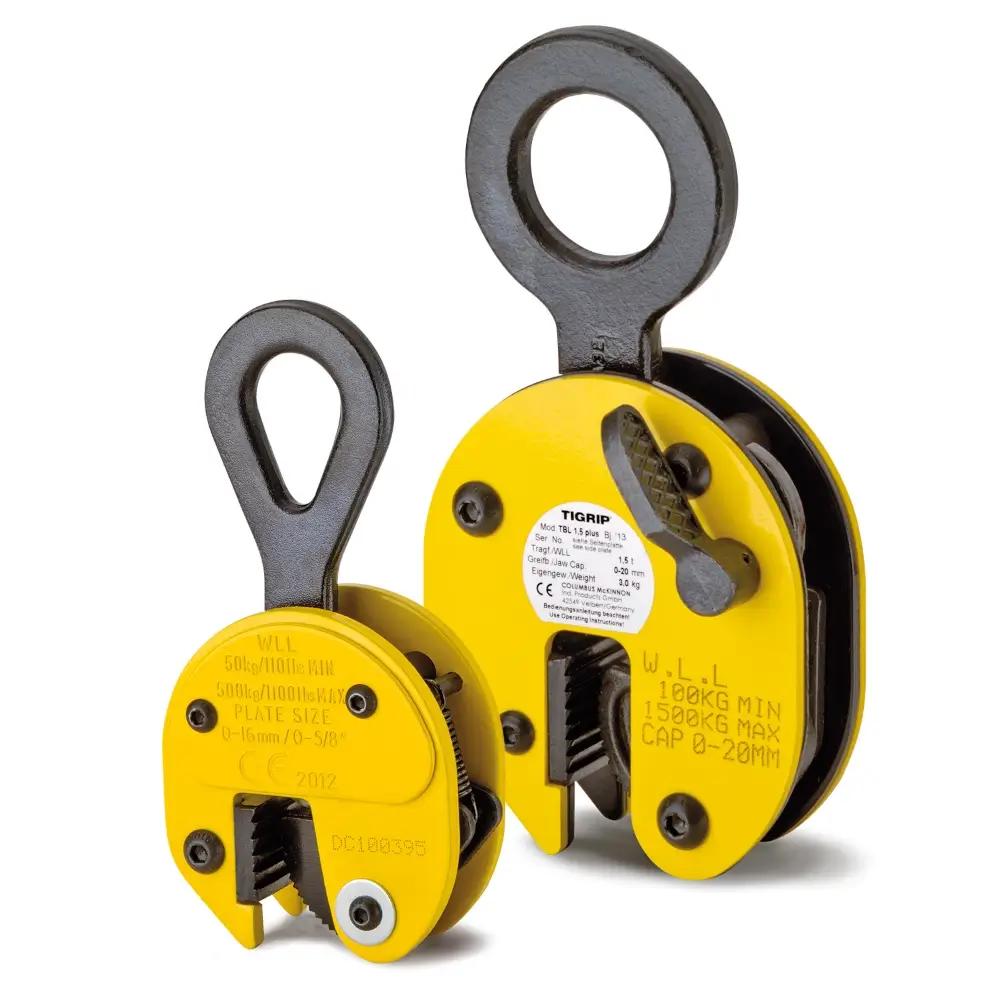

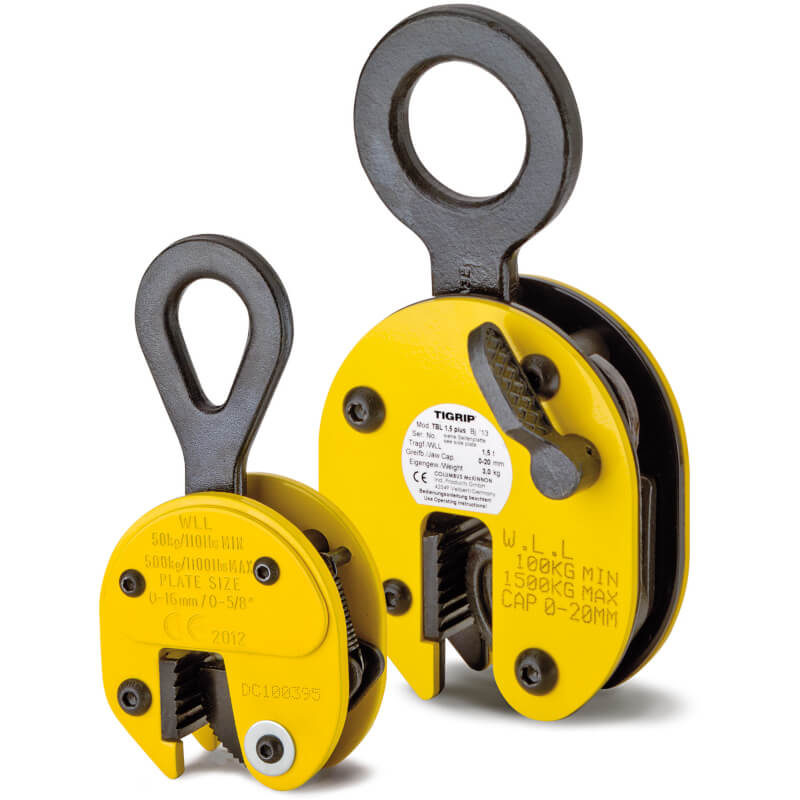

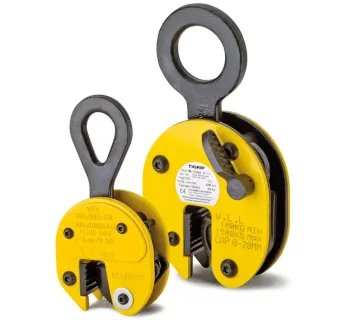

Produktbild (TOMANRO): Blechgreifer TBL plus mit Sicherheitsarretierung.

Einsatzbereiche

• Stahlhandel und Metallbau: Umsetzen und Positionieren einzelner Blechtafeln.
• Fertigung: Handling an Zuschneidtisch, Maschine und Stapelplatz.
• Schweißbau: Transport geeigneter Stahlkonstruktionen und Profile.
• Großformate: paarweiser Einsatz von zwei Greifern (ggf. mit Traverse) zur Reduzierung von Durchbiegung und Pendelbewegungen.

Varianten und Auswahl

Die Auswahl erfolgt über Tragfähigkeit (WLL) und Greifbereich. Innerhalb der TBL plus-Baureihe sind Ausführungen von 0.5 t bis 3.0 t üblich; ab 1500 kg ist eine Arretierung mit Arretierhebel vorgesehen, während der TBL plus 0.5 zwar eine Sicherheitsarretierung mit Federvorspannung besitzt, jedoch ohne Arretierhebel ausgeführt ist.

Hinweis zur Anwendung: In diesem Traglastbereich besitzt der TBL plus eine starre Aufhängeöse. Für Anwendungen, bei denen das Ablegen und Ausrichten besonders komfortabel sein soll (z. B. auf Maschinentischen oder Stapeln), kann je nach Anforderung ein Greifer mit frei schwenkbarer Aufhängung sinnvoll sein.

Bedienerfreundlichkeit

Der TBL plus wird mit der Maulöffnung auf das Blech aufgeschoben und über den Arretiermechanismus sicher geschlossen. Nach dem Einrasten unterstützt die Zugfeder die Klemmung, sodass das Blech zwischen fein verzahnter Klemmbacke und Auflage sicher gehalten wird; geöffnet wird der Greifer erst wieder, wenn das Transportgut abgesetzt ist und der Laststrang entlastet wurde.

Lieferumfang

Der Lieferumfang umfasst den Blechgreifer TBL plus komplett montiert mit Aufhängeöse und Typenschild. Beim Modell TBL plus 0.5 ist die Ausführung ohne Arretierhebel vorgesehen.

Besonderheiten von Aufbau und Material

Die Klemmung erfolgt über eine fein verzahnte Greiffläche, die für einen sicheren Formschluss am Blech ausgelegt ist. Der Greifer ist servicefreundlich konstruiert: Verschleißteile können gezielt ersetzt werden, und für die Baureihe sind Ersatzteile bzw. Ersatzteilsets verfügbar.

Häufige Fehler in der Praxis

• Greifbereich passt nicht zur Blechdicke (min./max. unterschritten/überschritten) → reduzierte Klemmwirkung.
• Mindestlast wird unterschritten → erforderliche Klemmkraft wird nicht sicher aufgebaut.
• Greifer nicht vollständig aufgeschoben oder Arretierung nicht sauber eingerastet.
• Schrägzug oder Querbelastung → Versatz- und Beschädigungsrisiko, insbesondere an Kanten.
• Greifstelle ist stark verschmutzt, mit grobem Zunder belegt oder ungeeignet → Zähne greifen nicht sauber.

Sicherheitsaspekte und Normen

Für den sicheren Betrieb sind Typenschild, Betriebsanleitung und die betrieblichen Vorgaben maßgebend. Als praxisrelevante Grenzwerte gelten u. a. eine Mindestlast von 10% der angegebenen Tragfähigkeit (Ausnahme: Modell TBL plus 1.5 mit Mindestlast 100 kg) sowie eine maximale Oberflächenhärte des Transportgutes von HRC 30.

• Nie unter schwebender Last aufhalten, Last nicht unbeaufsichtigt hängen lassen.
• Nur geeignete Anschlagmittel (z. B. Haken/Schäkel) verwenden und freie Beweglichkeit der Aufhängung sicherstellen.
• Transportgut muss sicher aufliegen und bis zum Anschlag in den Greifer eingebracht werden.
• Vor jedem Einsatz: Sichtprüfung auf Verschleiß/Deformation, Funktion der Arretierung prüfen.
• Je nach Einsatzumfeld sind Anforderungen für lose Lastaufnahmemittel (z. B. DIN EN 13155) und betriebliche Prüfpflichten zu berücksichtigen.

Passende Artikel für den Einsatz

Für großformatige Bleche empfiehlt sich der paarweise Einsatz von zwei Greifern in Verbindung mit einer Traverse, um die Last gleichmäßiger zu verteilen und Durchbiegung zu reduzieren. Ergänzend passen Anschlagketten, Schäkel und Verbindungselemente in passender Tragfähigkeitsklasse; für andere Handhabungsanforderungen innerhalb der Yale Tigrip-Familie können Greifer mit schwenkbarer Aufhängung oder Schongreifer (für empfindliche Oberflächen) sinnvoll sein.

• Traverse für stabileres Handling langer Tafeln.
• Anschlagketten und Verbindungsmittel passend zur System-Tragfähigkeit.
• Schongreifer für beschichtete oder empfindliche Bleche.
