Yale Tigrip - Allzweckgreifer TAG

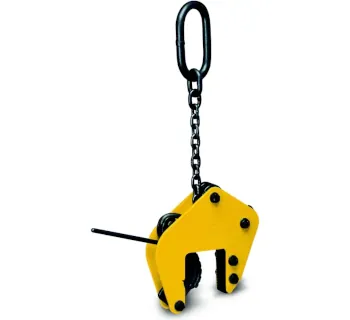

Allzweckgreifer TAG von Yale Tigrip

Der Allzweckgreifer TAG von Yale Tigrip ist ein universell einsetzbarer Lastaufnehmer zum Heben, Verladen und Positionieren geeigneter Werkstücke im Stahl- und Apparatebau, bei der Maschinenbeschickung sowie bei Montage- und Schweißarbeiten. Durch den großen Greifbereich lassen sich viele Transportaufgaben ohne zusätzliche Ketten oder Seile am Werkstück ausführen.

Der Greifer wird über einen Einfachöffner geöffnet (Anheben und gleichzeitiges Ziehen am Hebel), das Schließen erfolgt automatisch durch Federvorspannung. Dadurch bleibt das Transportgut auch bei kurzzeitig entlastetem Zugmittel sicher geklemmt.

Einsatzbereiche

• Stahlbau / Apparatebau: Greifen und Umsetzen von Blechen, Platten, Profilen und Bauteilen.
• Maschinenbeschickung: Einlegen/Entnehmen von Werkstücken an Werkzeugmaschinen und Fertigungseinrichtungen.
• Montage / Schweißen: Positionieren und Ausrichten von Werkstücken während der Bearbeitung.
• Logistik / Verladung: Schnelles Ansetzen ohne zusätzliche Anschlagmittel direkt am Werkstück.

Varianten und Unterschiede

Der TAG ist in mehreren Tragfähigkeiten und Maulweiten verfügbar. Die Varianten unterscheiden sich hauptsächlich in WLL (Working Load Limit), Maulweite, Greifbereich und Eigengewicht. Für bestimmte Ausführungen ist optional ein Schutzbelag erhältlich (siehe Hinweis unten).

Hinweis Schutzbelag: Bis 1250 kg ist der TAG optional mit Schutzbelag auf den Klemmbacken lieferbar; dadurch verringert sich der angegebene Greifbereich um 10 mm. Der Schutzbelag ist nicht geeignet für ölige, fettige oder verschmutzte Oberflächen.

Besonderheiten von Material und Aufbau

• Federklemmung: automatische Klemmkraft bleibt auch bei entlastetem Zugmittel erhalten.
• Einfachöffner: schnelles Öffnen per Hebel (Anheben + Ziehen) für kurze Taktzeiten.
• Kettenausführung: Greifer bis 2000 kg sind mit Rundgliederkette ausgerüstet; höhere Tragfähigkeiten mit Flyerkette.
• Kompakte Bauform (modellabhängig): geeignet für viele Handlingaufgaben in Werkstatt und Fertigung.

Bedienerfreundlichkeit

• Schnelles Ansetzen am Werkstück, kein zusätzliches Umlegen von Anschlagmitteln am Transportgut erforderlich.
• Kontrolliertes Greifen durch definierten Greifbereich und automatische Feder-Schließung.
• Gute Handhabung in typischen Fertigungsabläufen (Maschinenbeschickung, Montage, Verladung).

Häufige Fehler in der Praxis

• Greifbereich nicht eingehalten: Werkstück liegt außerhalb des zulässigen Bereichs oder wird nicht sauber bis zur Anlage angesetzt.
• Falsche Oberfläche bei Schutzbelag: ölig/fettig/verschmutzt → Reibwert sinkt, Rutschgefahr.
• Mindestlast unterschritten: unter 10 % der WLL kann die sichere Klemmwirkung beeinträchtigt sein.
• Oberflächenhärte ignoriert: Transportgut mit zu hoher Härte kann die Greifflächen ungünstig beeinflussen.
• Schrägzug / Seitkräfte: seitliche Belastungen, Pendeln oder Stoßlasten führen zu ungünstigen Kräften am Greifer.

Sicherheitsaspekte und Normen

Der Allzweckgreifer TAG ist ein Lastaufnahmemittel und darf nur bestimmungsgemäß eingesetzt werden. Beachten Sie insbesondere: Oberflächenhärte des Transportguts max. HRC 30, Mindestlast 10 % der angegebenen Tragfähigkeit sowie das Arbeiten ohne Personen im Gefahrenbereich unter schwebender Last.

Für den sicheren Betrieb sind die geltenden betrieblichen Regeln und Prüfpflichten zu berücksichtigen (z. B. regelmäßige Prüfung durch eine befähigte Person nach nationalen Vorgaben wie BetrSichV/TRBS 1201 sowie die einschlägigen Unfallverhütungsvorschriften). Zusätzlich gilt: Bedienungsanleitung des Herstellers verbindlich beachten, insbesondere zu Schrägzug, zulässigen Einsatzfällen und Verschleißgrenzen.

Passende Artikel und sinnvolles Zubehör

Je nach Transportgut und Oberfläche können weitere Yale Tigrip-Lastaufnahmemittel die Prozesssicherheit erhöhen: Für enge Einsatzorte eignet sich der Allzweckgreifer TWG, für empfindliche Oberflächen der Schongreifer TSB. Für typische Blech-Handling-Aufgaben (Ausrichten/Aufrichten/Ablegen) sind spezialisierte Blechgreifer wie TBS oder TBL plus sinnvoll.
