Yale Tigrip® Blechverladehaken BVH
Der Blechverladehaken BVH von Yale Tigrip® ist für den horizontalen Transport von Blechpaketen ausgelegt und wird paarweise mit Ketten- oder Seilgehänge im bodennahen Betrieb eingesetzt. Je nach Ausführung deckt er Tragfähigkeiten von 500–7.500 kg, eine max. Greifweite von 50–300 mm (min. 0 mm), Gewichte von ca. 1.2–60.0 kg sowie Grundmaße (A/B/C/D/E) von 180–980/50–300/80–300/18–60/150–760 mm ab. Für sicheren Halt sorgen die geriffelte Auflagefläche und die hochfesten, spitz zulaufenden Haken; beim Anschlagen ist ein Neigungswinkel β von 30–45° einzuhalten.
- Paarweiser Einsatz für stabile Lastaufnahme beim bodennahen Blechtransport.
- Geriffelte Auflagefläche für erhöhten Grip und formschlüssiges Aufliegen am Blechpaket.
- Breites Einsatzspektrum durch viele Ausführungen (Greifweite und Tragfähigkeit abgestuft).
- Robuste, hochfeste Haken mit spitz zulaufender Form zum sicheren Einschieben unter das Hebegut.
- Sicheres Anschlagen über definierten Neigungswinkel β 30–45° für kontrolliertes Heben.
Der Blechverladehaken BVH von Yale Tigrip® ist für den horizontalen Transport von Blechpaketen ausgelegt und wird paarweise mit Ketten- oder Seilgehänge im bodennahen Betrieb eingesetzt. Je nach Ausführung deckt er Tragfähigkeiten von 500–7.500 kg, eine max. Greifweite von 50–300 mm (min. 0 mm), Gewichte von ca. 1.2–60.0 kg sowie Grundmaße (A/B/C/D/E) von 180–980/50–300/80–300/18–60/150–760 mm ab. Für sicheren Halt sorgen die geriffelte Auflagefläche und die hochfesten, spitz zulaufenden Haken; beim Anschlagen ist ein Neigungswinkel β von 30–45° einzuhalten.
- Paarweiser Einsatz für stabile Lastaufnahme beim bodennahen Blechtransport.
- Geriffelte Auflagefläche für erhöhten Grip und formschlüssiges Aufliegen am Blechpaket.
- Breites Einsatzspektrum durch viele Ausführungen (Greifweite und Tragfähigkeit abgestuft).
- Robuste, hochfeste Haken mit spitz zulaufender Form zum sicheren Einschieben unter das Hebegut.
- Sicheres Anschlagen über definierten Neigungswinkel β 30–45° für kontrolliertes Heben.
Informationen: Tigrip® Blechverladehaken BVH
Der Blechverladehaken BVH von Yale Tigrip® ist für den horizontalen, bodennahen Transport von Blechen und Blechpaketen ausgelegt und wird dabei paarweise eingesetzt. Durch die geriffelte Auflagefläche wird die Auflage verbessert, während die hochfesten, vorn spitz zulaufenden Haken das Einschieben unter das Hebegut unterstützen.
Für einen sicheren Anschlag ist der Neigungswinkel β so zu wählen, dass er im Bereich von 30–45° liegt und das eingesetzte Anschlagmittel sauber ausgerichtet ist. Der Greifbereich (min. 0 mm) wird über die jeweilige max. Greifweite des Modells bestimmt.

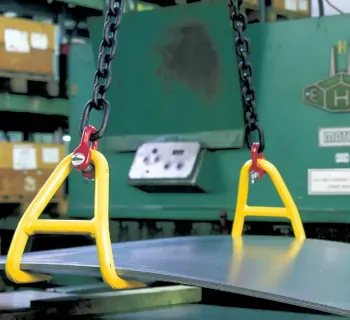

Abbildung: Blechverladehaken BVH im typischen, bodennahen Einsatz (paarweise).
Einsatzbereiche
- Horizontaler Transport von Blechen und Blechpaketen im bodennahen Betrieb.
- Aufnehmen von Lasten, die sich unterfahren bzw. aufschieben lassen.
- Typische Einsatzorte: Lager, Zuschnitt, Stahlhandel, innerbetriebliche Verladung.
Bedienung und Handhabung
- Immer paarweise verwenden und symmetrisch an der Last positionieren.
- Last so anschlagen, dass der Neigungswinkel β 30–45° beträgt.
- Haken vollständig unter das Hebegut schieben; Auflagefläche sauber und frei von Fett/Schmutz halten.
- Ruckfreies Anheben und Absetzen; Pendeln und Schrägzug vermeiden.
Sicherheitsaspekte
- Vor jeder Nutzung Sichtprüfung auf Verformungen, Risse und beschädigte Auflagekanten.
- Nur mit passenden Anschlagmitteln (z. B. Kettengehänge oder Seilgehänge) einsetzen.
- Nie unter schwebenden Lasten arbeiten; Last gegen Abrutschen/Verkippen sichern.
- Nur innerhalb der angegebenen Tragfähigkeit und des jeweiligen Arbeitsbereichs verwenden.
Varianten und technische Daten
Die BVH-Baureihe deckt Tragfähigkeiten von 500–7500 kg pro Haken ab. Der Arbeitsbereich wird über die max. Greifweite definiert (modellabhängig 50–300 mm, min. 0 mm).
| Modell | Artikel-Nr. | EAN | Tragfähigkeit | Greifbereich | Gewicht ca. |
|---|---|---|---|---|---|
| BVH 0.5 | YALE-N50500001 | 4025092557023 | 500 kg | 0–50 mm | 1.2 kg |
| BVH 1.12 | YALE-N50500002 | 4025092557047 | 1120 kg | 0–60 mm | 1.4 kg |
| BVH 1.5 | YALE-N50500003 | 4025092557061 | 1500 kg | 0–70 mm | 2.4 kg |
| BVH 2.0 | YALE-N50500004 | 4025092557085 | 2000 kg | 0–80 mm | 3.9 kg |
| BVH 2.5 | YALE-N50500005 | 4025092557108 | 2500 kg | 0–100 mm | 8.2 kg |
| BVH 3.2 | YALE-N50500006 | 4025092557122 | 3200 kg | 0–120 mm | 8.3 kg |
| BVH 4.0 | YALE-N50500007 | 4025092557146 | 4000 kg | 0–160 mm | 13.6 kg |
| BVH 5.0 | YALE-N50500008 | 4025092557160 | 5000 kg | 0–200 mm | 21.0 kg |
| BVH 6.0 | YALE-N50500009 | 4025092557184 | 6000 kg | 0–250 mm | 39.0 kg |
| BVH 7.5 | YALE-N50500010 | 4025092557207 | 7500 kg | 0–300 mm | 60.0 kg |
Lieferumfang
Geliefert wird 1 Blechverladehaken (pro Stück) ohne Anschlagmittel. Für den Betrieb werden zwei Haken sowie ein passendes Ketten- oder Seilgehänge benötigt.
Passendes Zubehör und sinnvolle Ergänzungen
Für den sicheren Einsatz der BVH werden geeignete Anschlagmittel benötigt, typischerweise ein Kettengehänge oder Seilgehänge mit passenden Verbindungselementen. Ergänzend sind Schäkel, Aufhängeglieder und ggf. ein geeigneter Kranhaken bzw. ein Hebezeug sinnvoll, um den geforderten Neigungswinkel stabil einzuhalten. Wenn im gleichen Arbeitsumfeld unterschiedliche Bleche bewegt werden, können weitere Yale-Lastaufnahmemittel aus dem Tigrip®-Programm die Prozesssicherheit erhöhen.
- Anschlagmittel (Ketten- oder Seilgehänge) passend zur Last und zum Winkelbereich.
- Verbindungselemente wie Schäkel und Aufhängeglieder für eine saubere, verdrehungsfreie Anschlagkette.
- Weitere Blechgreifer aus dem Yale Tigrip® Sortiment für alternative Aufnahmesituationen.
Links
Typenseite: Yale Tigrip® Blechverladehaken BVH
https://www.tomanro.de/1977-Yale_Tigrip_Blechverladehaken_BVH-Typen
Produktseite: BVH 0.5
https://www.tomanro.de/15167-Yale_Tigrip_Blechverladehaken_BVH_05-Produkte
Produktseite: BVH 7.5
https://www.tomanro.de/15176-Yale_Tigrip_Blechverladehaken_BVH_75-Produkte
Herstellerübersicht: Yale (TOMANRO)
Abmessungen Tigrip® Blechverladehaken BVH
| Tigrip® Blechverladehaken BVH | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|---|
