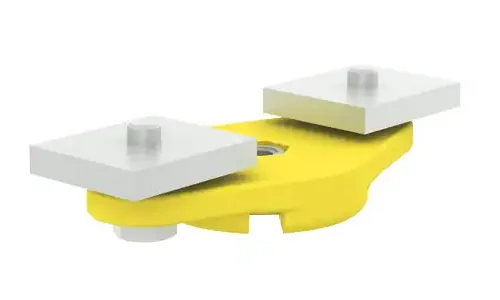

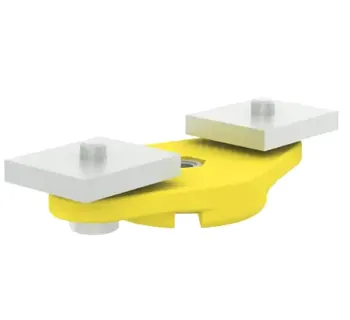

Wampfler Endklemme für Rundleitungshalter

Die Endklemme für Rundleitungshalter von Conductix-Wampfler ist der definierte Fixpunkt am Beginn einer C-Schienen-Schleppleitung und dient zur sicheren Aufnahme von Rundleitungen (und – je nach Systemaufbau – auch Schläuchen) im Schleppkabelverband.

Über das integrierte Kugelgelenk werden passende Rundleitungshalter montiert, die sich im Betrieb frei ausrichten können, damit die Leitungsführung dem tatsächlichen Verlauf folgt und mechanische Belastungen durch ungünstige Zug- und Biegesituationen reduziert werden.

Die Endklemme wird als erste Komponente auf der Einspeiseseite des Systems montiert; anschließend folgen Mitnehmerwagen und Leitungswagen, welche die Leitung entlang der C-Schiene zum bewegten Verbraucher mitführen.

Einsatzbereiche

• Krananlagen und Hebezeuge: Energie- und Steuerleitungen an verfahrbaren Komponenten.
• Fördertechnik und Intralogistik: Leitungszuführung an bewegten Wagen, Portalen und Übergabestellen.
• Maschinen- und Anlagenbau: robuste Leitungsführung in C-Schienen-basierten Schleppleitungssystemen.
• Industrieumgebungen mit erhöhter Feuchte oder korrosiver Atmosphäre (Auswahl geeigneter Varianten).

Varianten & Unterschiede

Die Endklemme für Rundleitungshalter ist für die Programme 0230 und 0240 verfügbar. Zusätzlich gibt es Varianten mit Verbindungselementen aus Edelstahl V4A sowie abweichenden technischen Kennwerten (z. B. Tragfähigkeit und Temperaturbereich).

Technische Merkmale

Die Endklemme ist als Kunststoff-Bauteil mit integriertem Kugelgelenk ausgeführt und wird am System als statischer Startpunkt genutzt. Laut Katalogangaben ist die Tragfähigkeit auslegungsrelevant (je nach Variante) und der Systemaufbau ist für die Programme 0230 und 0240 vorgesehen.

Funktion	Erster Fixpunkt der Rundleitung im Schleppkabelverband (Einspeiseseite)
Gelenk	Kugelgelenk zur frei ausrichtbaren Aufnahme der Rundleitungshalter
Ausführung	Kunststoff (variantenabhängig: Verbindungselemente verzinkt oder Edelstahl V4A)
Tragfähigkeit	Je nach Ausführung 6.3 kg bis 20 kg
Temperaturbereich	Je nach Ausführung -30°C bis +60°C bzw. -10°C bis +60°C

Montage & Anwendungshinweise

• Montage der Endklemme als erste Systemkomponente auf der Einspeiseseite; anschließend die Systemwagen (z. B. Mitnehmerwagen, Leitungswagen) in der vorgesehenen Reihenfolge integrieren.
• Rundleitungshalter am Kugelgelenk montieren und die Leitung so führen, dass sich die Halter im Betrieb frei ausrichten können (zur Reduzierung ungünstiger Zug-/Biegesituationen).
• Bei Ausführungen, die für mehrere Leitungen vorgesehen sind, Leitungen in separaten Leitungshaltern untereinander hängend anordnen (variantenspezifische Vorgaben beachten).
• Regelmäßige Sichtprüfung im Betrieb: fester Sitz der Verbindungselemente, freies Spiel des Kugelgelenks, keine Scheuerstellen oder Quetschungen an der Leitung.

Sicherheitsaspekte

• Als Fixpunkt der Leitungsführung ist die Endklemme auslegungskritisch: geeignete Variante nach Tragfähigkeit und Umgebungsbedingungen auswählen.
• Arbeiten an der Anlage nur im gesicherten Zustand (gegen unbeabsichtigtes Verfahren), da es sich um ein bewegtes System handelt.
• In korrosiven/feuchten Bereichen Varianten mit Edelstahl V4A-Verbindungselementen bzw. säurefestem Kunststoff einsetzen, sofern gefordert.

Passende Artikel/Zubehör

• Rundleitungshalter: passende Halter zur Aufnahme von Rundleitungen/Schläuchen im System.
• Leitungshalter für Rundleitung: Haltergrößen zur Leitungs-Ø-Auswahl für den Systemaufbau.
• Mitnehmerwagen mit Kugelgelenk: Mitnahme-/Antriebskomponente zur Führung der Leitung entlang der C-Schiene.
• Leitungswagen mit Kugelgelenk: Laufwagen zur geordneten Leitungsführung im Fahrweg.
• C-Schiene: Laufprofil als Basis des Schleppleitungssystems (Programm 0230/0240).
