Wampfler Leitungswagen mit Kugelgelenk

Die Leitungswagen mit Kugelgelenk von Conductix-Wampfler sind speziell für das C-Schienen-Leitungswagensystem der Programme 0230 und 0240 ausgelegt und dienen zum Transport von Rundleitungen und Schläuchen in Schleppkabelanlagen. Sie laufen in den C-Schienen 30.0 x 32.0 x 2.0 mm (Programm 230) bzw. 40.0 x 40.0 x 2.5 mm (Programm 240) und tragen runde Energieleitungen, Steuerleitungen oder Medienleitungen sicher entlang des Fahrwegs von Kranen, Hebezeugen und Förderanlagen.

Die Rundleitungen oder Schläuche werden in dafür vorgesehenen Leitungshaltern am integrierten Kugelgelenk befestigt, wodurch sie sich frei ausrichten können und mechanische Spannungen deutlich reduziert werden. Pro Leitungswagen können bis zu 3.0 Leitungen in separaten Leitungshaltern untereinander aufgehängt werden, was eine kompakte und zugleich übersichtliche Leitungsführung ermöglicht.

1. Aufbau und Funktionsprinzip

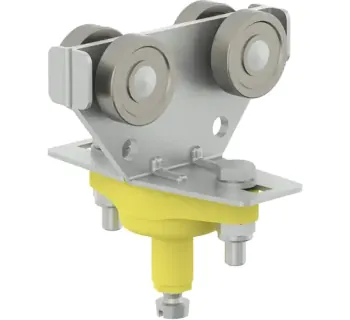

Der Leitungswagen besteht aus einem Metallwagenkörper mit Laufrollen für die C-Schiene und einem Kugelgelenk an der Unterseite, auf das ein oder mehrere Leitungshalter aufgeschraubt werden. Über diese Leitungshalter werden Rundleitungen oder Schläuche aufgenommen und mit Klemmen fixiert.

Das Kugelgelenk erlaubt es, dass sich die Leitungshalter in alle Richtungen nach dem Leitungsverlauf ausrichten können. Dadurch werden Biege- und Zugspannungen im Kabel reduziert, insbesondere bei Kurven, Schwingungen oder leichten Versätzen der C-Schiene. In der Praxis wird bei mehrstöckiger Anordnung die Leitung mit dem größten Leitungsgewicht pro Meter in der obersten Auflage montiert, ebenso der größte Leitungshalter, um die Lastverteilung zu optimieren.

2. Ausführungen für Programm 230 und 240

Die Leitungswagen mit Kugelgelenk werden in verschiedenen Ausführungen für die Programme 230 und 240 angeboten:

• Programm 230 – Leitungswagen mit Kugelgelenk für C-Schiene 30.0 x 32.0:
  • Gruppe Gr1 und Gr2 für unterschiedliche Lastbereiche
  • Standardausführung Stahl, verzinkt für Industrieumgebungen
  • Option Edelstahl V4A für korrosive oder hygienische Umgebungen
• Programm 240 – Leitungswagen mit Kugelgelenk für C-Schiene 40.0 x 40.0 x 2.5:
  • Gr1 bis Gr4 für steigende Tragfähigkeit und Leitungsquerschnitte
  • Standardausführung Stahl, verzinkt sowie Varianten in Edelstahl V4A

Je nach Schienenprogramm und Gruppe sind Tragfähigkeiten je Wagen von etwa 10.0 kg (leichte Baureihen) bis zu über 30.0 kg möglich, bei Systemlängen bis ca. 100.0 – 120.0 m und Fahrgeschwindigkeiten bis etwa 100.0 m/min, abhängig von Rollendurchmesser und Rollenmaterial.

3. Verwendung in Schleppkabelanlagen

Leitungswagen mit Kugelgelenk werden eingesetzt, wenn Rundleitungen oder Schläuche statt Flachleitungen geführt werden sollen, z. B.:

• Rundkabel für Energie- und Steuerstrom
• Druckluftschläuche für pneumatische Verbraucher
• Hydraulik- oder Medienstleitungen für Flüssigkeiten und Gase

Sie laufen in den C-Schienen des Conductix-Wampfler Programms 0230 und 0240, die parallel zum Kranträger oder Fahrweg montiert sind. Ein Mitnehmerwagen koppelt die Wagenkette an den bewegten Verbraucher (z. B. Kranlaufkatze), während am anderen Schienenende eine Endklemme und ein Endanschlag das System begrenzen und die Leitungen einspeisen.

4. Zubehör und Leitungshalter

Für die Leitungswagen mit Kugelgelenk stehen passende Leitungshalter aus Kunststoff mit Zapfen zur Verfügung, die direkt auf das Kugelgelenk geschraubt werden. Je nach Leitungsdurchmesser werden unterschiedliche Haltertypen eingesetzt, z. B.:

• Leitungshalter 020131-16, 020131-25, 020131-36
• Edelstahlvarianten 020431-16, 020431-25, 020431-36

Pro Wagen sind bis zu 3.0 Leitungshalter übereinander zulässig. Bei langen Leitungen oder hohen Gewichten wird empfohlen, die Leitungen mit dem höchsten Gewicht und den größten Halter oben zu montieren, um Schwingungen und Biegemomente zu minimieren.

5. Vorteile der Leitungswagen mit Kugelgelenk

• Optimale Führung von Rundleitungen und Schläuchen
  Speziell für Rundleitungen konzipiert, mit passenden Leitungshaltern am Kugelgelenk – ideal für Energie-, Steuer- und Medienleitungen.
• Reduzierte mechanische Belastung
  Das Kugelgelenk erlaubt eine freie Ausrichtung der Leitungshalter, wodurch Biege- und Zugspannungen in den Leitungen deutlich reduziert werden, besonders bei Bewegungen, Versätzen oder leichten Schräglagen.
• Hohe Flexibilität
  Bis zu 3.0 Leitungen pro Wagen in separaten Haltern, verschiedene Haltergrößen und Gruppen (Gr1–Gr4) für unterschiedliche Leitungspakete und Durchmesser.
• Robuste, korrosionsbeständige Ausführung
  Wagenkörper aus Stahl, verzinkt oder Edelstahl V4A, kombiniert mit Kunststoff-Leitungshaltern und kugelgelagerten Laufrollen, sorgen für lange Lebensdauer auch in rauen Industrieumgebungen.
• Systemkompatibel mit Programm 230 und 240
  Vollständig abgestimmt auf die C-Schienen 30.0 x 32.0 und 40.0 x 40.0 x 2.5, passend zu Mitnehmerwagen, Endklemmen, Endanschlägen und weiterem Conductix-Wampfler Zubehör.
• Breites Einsatzspektrum
  Geeignet für Krananlagen, Hebezeuge, Fördertechnik, Umwelt- und Prozesstechnik, überall dort, wo bewegte Maschinen zuverlässig mit Energie, Steuerstrom oder Medien über Rundleitungen versorgt werden müssen.

6. Fazit

Die Leitungswagen mit Kugelgelenk für die Conductix-Wampfler Programme 230 und 240 bieten eine technisch ausgereifte Lösung zur schonenden Führung von Rundleitungen und Schläuchen in C-Schienen- Schleppkabelanlagen. Durch das Kugelgelenk, die abgestimmten Leitungshalter und die robuste Ausführung gewährleisten sie einen ruhigen, verschleißarmen und sicheren Betrieb in einer Vielzahl industrieller Anwendungen.
