Schienenhalter

Wampfler Schienenhalter

Der Conductix-Wampfler Schienenhalter ermöglicht die fachgerechte Montage von C-Schienen an Spannarmen sowie Decken- und Wandkonstruktionen, ohne das Lichtraumprofil unnötig einzuschränken. Dadurch bleibt die Lauffähigkeit der Leitungswagen erhalten, die bei direktem Bohren/Anschrauben der C-Schiene durch überstehende Schrauben beeinträchtigt werden kann.

Schützt das Lichtraumprofil der C-Schiene (keine störenden Schraubenköpfe in der Schiene)
Sichert die Lauffähigkeit der Leitungswagen im Schleppleitungssystem
Flexible Montage an Spannarmen, Decke oder Wand (ausführungsabhängig)
Programme 230 & 240 mit passenden Ausführungen für unterschiedliche Montagesituationen
Optional Edelstahl V4A für korrosionsbeanspruchte Umgebungen (ausführungsabhängig)
Raster-/Positionsanpassung über die Halteranordnung zur sauberen Schienenausrichtung

39 Artikel → Schienenhalter

Schienenhalter

Programm
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Schienenhalter

Programm
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Schienenhalter

Programm
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Schienenhalter

Programm
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Schützt das Lichtraumprofil der C-Schiene (keine störenden Schraubenköpfe in der Schiene)
Sichert die Lauffähigkeit der Leitungswagen im Schleppleitungssystem
Flexible Montage an Spannarmen, Decke oder Wand (ausführungsabhängig)
Programme 230 & 240 mit passenden Ausführungen für unterschiedliche Montagesituationen
Optional Edelstahl V4A für korrosionsbeanspruchte Umgebungen (ausführungsabhängig)
Raster-/Positionsanpassung über die Halteranordnung zur sauberen Schienenausrichtung

Informationen: Schienenhalter

Der Schienenhalter wird auch genutzt um die C-Schiene gegen Verschieben in Längsrichtung zu sichern. Hierzu wird der Erste und Letzte Schienenhalter mit der C-Schiene verschraubt. In den Steg der C-Schiene werden Löcher gebohrt, in welche die Feststellschrauben hineingedreht werden. Die Schraubenenden dürfen auf der Innenseite der Schiene nicht überstehen.

Sichern der C-Schiene gegen Herausrutschen

Produktbeschreibung

Der Schienenhalter von Conductix-Wampfler dient zur fachgerechten Montage von C-Schienen an Spannarmen sowie an Decken- und Wandkonstruktionen. Er ermöglicht eine montagefreundliche Befestigung der C-Schiene, ohne deren Innenraum unnötig zu beeinträchtigen.

Ein direktes Befestigen der C-Schiene durch Bohren und Anschrauben der Schiene ohne Schienenhalter sollte vermieden werden, da Schraubenköpfe das Lichtraumprofil einschränken können und die Lauffähigkeit der Leitungswagen dann nicht mehr gewährleistet ist.

Einsatzbereiche

Schienenhalter werden überall dort eingesetzt, wo Schleppleitungssysteme mit C-Schienen zuverlässig und wartungsfreundlich installiert werden müssen:

Krananlagen und Hebezeuge: Energie- und Medienzuführung über C-Schienen-Schleppleitungen
Industrieanlagen: Führung von Leitungen/Schläuchen an bewegten Verbrauchern
Montage- und Fertigungsbereiche: definierte Leitungsführung entlang von Fahrwegen
Lager- und Logistiksysteme: Energiezuführung für verfahrbare Komponenten

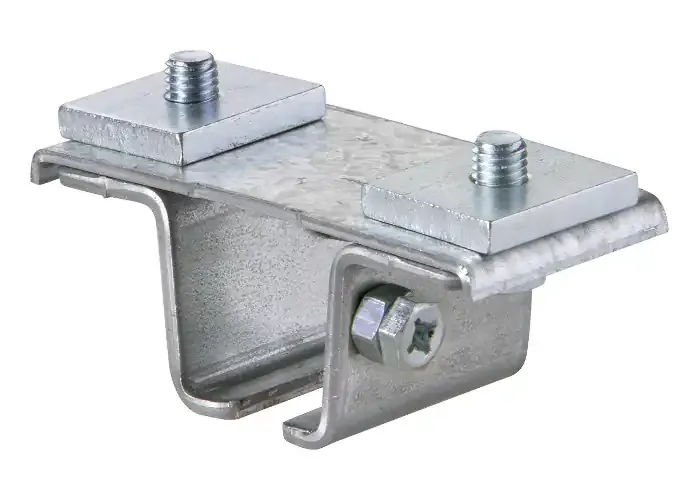

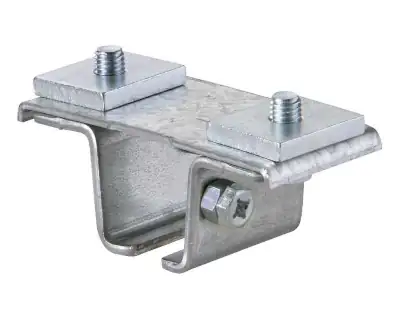

Bild - Schienenhalter 023222 – Conductix-Wampfler

Conductix-Wampfler Schienenhalter – Montagezubehör für C-Schienen

Varianten & Unterschiede der Ausführungen

Die Schienenhalter sind in unterschiedlichen Ausführungen für verschiedene Montagesituationen verfügbar und werden in den Programmen 230 und 240 sowie als Varianten in Edelstahl V4A angeboten.

Programm	Ausführung	Typischer Einsatz	Besonderheit	Artikel-Nr.	Link
0230	Einteilig (Deckenbefestigung)	Standard-Montage an Decken-/Wandkonstruktionen	Kompakte Lösung für die direkte Befestigung	023225	Katalog Prog 0230 (Details)
0230	Einteilig mit Vierkantmutter (für Spannarme)	Montage an Spannarmen (z. B. an Kranbahn-Konstruktionen)	Für Spannarme; formschlüssige Befestigung über Vierkantmutter	023226	Katalog Prog 0230 (Details)
0230	Einteilig (für bauseitige Haltearme)	Nachrüstung/Anbindung an vorhandene Haltearme	Für bauseits vorhandene Haltearme ausgelegt	023227	Katalog Prog 0230 (Details)
0230	Zweiteilig (Deckenbefestigung)	Montage an Decken-/Wandkonstruktionen	Zweiteilige Ausführung für die Befestigung an Konstruktionen	023221 023421	Katalog Prog 0230 (Details)
0230	Dreiteilig (Deckenbefestigung)	Montage an Decken-/Wandkonstruktionen	Dreiteilige Klemmlösung; Varianten mit/ohne Feststellschraube	023220 023220-1 023420 023420-1	Katalog Prog 0230 (Details)
0230	Dreiteilig mit Vierkantmutter (für Spannarme)	Montage an Spannarmen	Geeignet für Spannarme; Varianten mit/ohne Feststellschraube	023222 023222-1 023422 023422-1	Katalog Prog 0230 (Details)
0230	Dreiteilig (für bauseitige Haltearme)	Nachrüstung/Anbindung an vorhandene Haltearme	Varianten mit/ohne Feststellschraube	023223 023223-1 023423 023423-1	Katalog Prog 0230 (Details)
0230	Schienenhalter und -verbinder, einteilig	Montage + gleichzeitiges Verbinden von C-Schienen	Kombiniert Halter- und Verbinderfunktion	023231	Katalog Prog 0230 (Details)
0230	Für bauseitige Haltekonstruktionen	Befestigung an vorhandenen Haltekonstruktionen	Ausführung je nach Geometrie/Belastung	023228 023229 023230 023240 023242 023241 023440 023442 023441	Katalog Prog 0230 (Details)
0230	Blank zum Anschweißen	Schweißmontage an kundenseitiger Konstruktion	Blanker Stahl für Schweißanbindung	023232	Katalog Prog 0230 (Details)
0230	Halter und -verbinder, blank zum Anschweißen	Schweißmontage + Schienenverbindung	Kombiniert Halter- und Verbinderfunktion (blank)	023224	Katalog Prog 0230 (Details)
0230	Direkte Befestigung unter I-Trägern	Montage direkt unter Trägerflansch	Für definierte Flanschbreiten/-dicken ausgelegt	023236	Katalog Prog 0230 (Details)
0240	Einteilig (Deckenbefestigung)	Standard-Montage an Decken-/Wandkonstruktionen	Tragfähigkeits-/Werkstoffvariante je nach Bedarf	024121 024191	Katalog Prog 0240 (Details)
0240	Dreiteilig (Deckenbefestigung)	Montage an Decken-/Wandkonstruktionen	Varianten mit/ohne Feststellschraube; auch Edelstahl V4A	024152 024153 024172 024173	Katalog Prog 0240 (Details)
0240	Dreiteilig mit Vierkantmutter (für Spannarme)	Montage an Spannarmen	Geeignet für Spannarm-Typen; auch Edelstahl V4A	024154 024155 024174 024175	Katalog Prog 0240 (Details)
0240	Dreiteilig (für bauseitige Haltearme)	Nachrüstung/Anbindung an vorhandene Haltearme	Varianten mit/ohne Feststellschraube; auch Edelstahl V4A	024156 024157 024176 024177	Katalog Prog 0240 (Details)
0240	Schienenhalter und –verbinder, einteilig (Deckenbefestigung)	Montage + gleichzeitiges Verbinden von C-Schienen	Halter- und Verbinderfunktion kombiniert	024141	Katalog Prog 0240 (Details)
0240	Schienenhalter und –verbinder, einteilig (für Spannarme)	Montage + Schienenverbindung an Spannarmen	Mit Vierkantmutter; für definierte Spannarm-Typen	024142	Katalog Prog 0240 (Details)
0240	Schienenhalter und –verbinder, einteilig (für bauseitige Haltearme)	Montage + Schienenverbindung an vorhandenen Haltearmen	Kombinierte Funktion für Nachrüst-/Umbau-Situationen	024143	Katalog Prog 0240 (Details)
0240	Für bauseitige Haltearme	Direkte Befestigung an vorhandenen Haltearmen	Kompakte Ausführung für definierte Belastung	024125	Katalog Prog 0240 (Details)
0240	Für bauseitige Haltekonstruktionen	Befestigung an vorhandenen Haltekonstruktionen	Mehrere Geometrien/Belastungen; auch Edelstahl V4A	024130 024131 024132 024182 024197 024198	Katalog Prog 0240 (Details)
0240	Blank zum Anschweißen	Schweißmontage an kundenseitiger Konstruktion	Blanker Stahl für Schweißanbindung	024120	Katalog Prog 0240 (Details)
0240	Halter und -verbinder, blank zum Anschweißen	Schweißmontage + Schienenverbindung	Kombinierte Halter-/Verbinderfunktion (blank)	024140	Katalog Prog 0240 (Details)
0240	Direkte Befestigung unter I-Trägern	Montage direkt unter Trägerflansch	Für definierte Flanschbreite; Tragfähigkeitsvariante je nach Ausführung	024124 024128	Katalog Prog 0240 (Details)

Montagehinweise

Die Schienenhalter werden auf die C-Schiene aufgeschoben und zusammen mit der Schiene an der Aufhängekonstruktion befestigt. Alternativ können zuerst die Schienenhalter an der Aufhängekonstruktion montiert und anschließend die C-Schienenstücke eingeschoben werden; danach wird die C-Schiene mit der Feststellschraube am Schienenhalter fixiert.

Zusätzlich kann der Schienenhalter genutzt werden, um die C-Schiene gegen Verschieben in Längsrichtung zu sichern: Hierzu werden der erste und letzte Schienenhalter mit der C-Schiene verschraubt, indem in den Steg der C-Schiene Löcher gebohrt und die Feststellschrauben eingedreht werden. Die Schraubenenden dürfen auf der Innenseite der Schiene nicht überstehen, damit das Lichtraumprofil frei bleibt.

Sicherheitsaspekte

Lichtraumprofil freihalten: Schraubenköpfe oder überstehende Schraubenenden in der Schiene können die Lauffähigkeit der Leitungswagen beeinträchtigen.
Sichere Fixierung: C-Schiene nach Ausrichtung mit der Feststellschraube am Schienenhalter fixieren.
Längssicherung: Bei Bedarf den ersten und letzten Schienenhalter zur Sicherung gegen Längsverschiebung nutzen.
