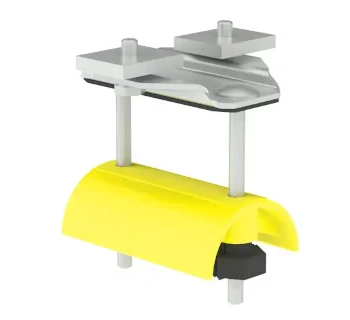

Wampfler Endklemme aus Stahlblech

Die Endklemme aus Stahlblech von Conductix-Wampfler, angeboten über TOMANRO, bildet den festen Fixpunkt eines Schleppkabels in den C-Schienen-Leitungswagensystemen der Programme 0230 und 0240. Sie wird am Anfang der C-Schiene montiert und hält die Flachleitung dauerhaft in Position, während sich der Verbraucher mit den Leitungswagen entlang der Schiene bewegt.

Die Endklemme ist als robuste Stahlblech-Konstruktion mit Kunststoffauflage oder komplett als Endklemme aus Stahl, leichte Baureihe erhältlich und deckt damit sowohl Standardanwendungen als auch Einsätze mit erhöhten mechanischen Anforderungen ab. Varianten für C-Schiene Gr1 und Gr2 sowie Edelstahl-V4A-Ausführungen ermöglichen den Einsatz in unterschiedlichen Umgebungen.

1. Aufbau und technische Merkmale

Die Endklemme aus Stahlblech ist speziell für Flachleitungen ausgelegt und auf die C-Schienenprofile der Programme 230 und 240 abgestimmt. Je nach Ausführung (Standard oder leichte Baureihe) ergeben sich folgende typische Merkmale:

1.1 Endklemme aus Stahlblech mit Kunststoffauflage

• Endklemmenkörper: Stahl, verzinkt
• Auflagen: Kunststoff (schont die Leitungsmanteloberfläche)
• Verbindungselemente: Stahl, verzinkt
• Temperaturbereich: −30.0 °C bis +80.0 °C
• Ausführungen für C-Schiene Gr1 und Gr2 der Programme 230 und 240 sowie in Edelstahl V4A erhältlich

1.2 Endklemme aus Stahl – leichte Baureihe

• Endklemmenkörper und Auflagen: Stahl, verzinkt
• Verbindungselemente: Stahl, verzinkt
• Temperaturbereich: −30.0 °C bis +80.0 °C
• Varianten z. B. 100/50, 100/80, 160/50, 160/80 für Programme 230 und 240

Beide Ausführungen nutzen die C-Schiene als Trägerprofil und klemmen die Flachleitung formschlüssig, sodass ein sicherer Leitungs-Fixpunkt entsteht.

2. Verwendung im C-Schienen-Leitungswagensystem

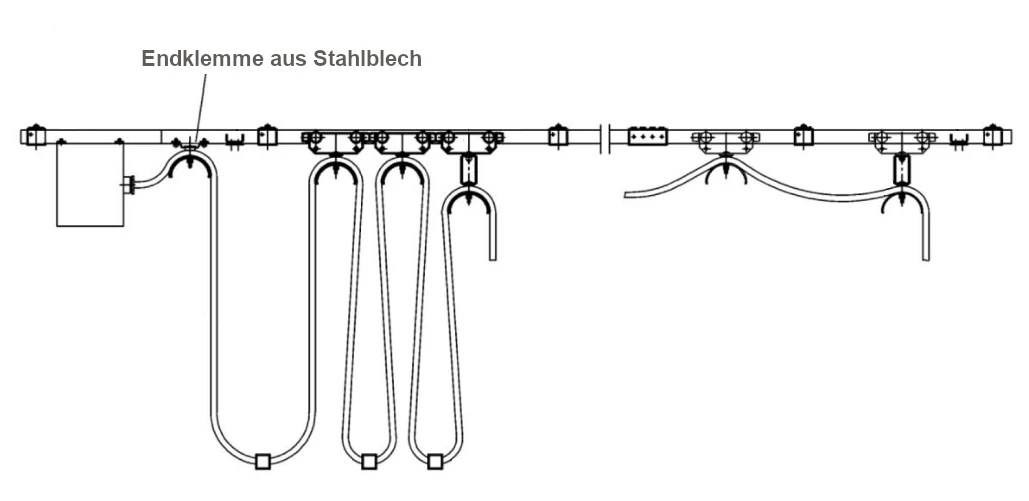

In einem C-Schienen-Schleppleitungssystem werden die Leitungen über Leitungswagen geführt, die frei in der Schiene laufen, während die Endklemme das Schleppkabel am Anfang der Strecke fixiert. Dadurch kann sich der Verbraucher (z. B. Kran, Hebezeug oder Verfahrwagen) entlang der C-Schiene bewegen, ohne dass die Leitung an ihrem Einspeisepunkt verrutscht.

Typischer Systemaufbau:

• C-Schiene Programm 230 oder 240 (z. B. 30.0 x 32.0 mm bzw. 40.0 x 40.0 mm)
• Endklemme aus Stahlblech als Fixpunkt für die Flachleitung
• Leitungswagen und Mitnehmerwagen mit Kunststoffauflage
• Mitnehmerarm zur Kopplung an den bewegten Verbraucher
• Endanschlag und Verschlusskappen zur sicheren Begrenzung und sauberen Schienenenden

Während die Leitungswagen an der bewegten Maschine schleppend mitlaufen, bleibt die Endklemme fest montiert und bildet damit den statischen Einspeisepunkt des Systems.

3. Vorteile der Endklemme aus Stahlblech

• Sicherer Fixpunkt der Leitung
  Die Endklemme hält die Flachleitung zuverlässig am Anfang der C-Schiene und verhindert ein Verrutschen oder Herausziehen der Leitung.
• Schonende Leitungsauflage
  Die Variante mit Kunststoffauflage verteilt die Klemmkräfte und schont die Manteloberfläche, was die Lebensdauer der Leitungen erhöht – ideal bei häufigem Fahrbetrieb.
• Robuste Ausführung
  Der Stahlblech-Körper, verzinkt, bietet eine hohe mechanische Festigkeit und guten Korrosionsschutz für raue Industrieumgebungen; die leichte Baureihe aus Stahl ist zusätzlich kompakt und belastbar.
• Flexibel für Programm 230 und 240
  Varianten für Gr1 und Gr2 der C-Schienen sowie Versionen in Edelstahl V4A decken ein breites Einsatzspektrum von Standardhallen bis zu korrosiven Umgebungen ab.
• Einfache Montage
  Die Endklemme wird direkt an das C-Schienenende gesetzt und mit den mitgelieferten verzinkten Verbindungselementen verschraubt; dies ermöglicht eine schnelle Installation und Nachrüstung.
• Systemkompatibilität
  Als Teil des Conductix-Wampfler C-Schienenprogramms ist die Endklemme vollständig auf Leitungswagen, Mitnehmerwagen, Endanschläge und Zubehör abgestimmt – das erleichtert Planung, Ersatzteilhaltung und Service.

4. Typische Einsatzbereiche

• Elektrifizierung von Hallen- und Brückenkranen
• Energiezuführung für Hebezeuge und Laufkatzen
• Förder- und Handhabungstechnik mit bewegten Verbrauchern
• Arbeitsplatzkrane, Hängebahnen und leichte Manipulatorsysteme
• Anlagen in Standard- und korrosiven Industrieumgebungen, je nach gewählter Ausführung (Stahl verzinkt oder Edelstahl V4A)

5. Fazit

Die Endklemme aus Stahlblech für das Conductix-Wampfler Programm 230 und 240 ist ein zentrales Element in C-Schienen- Schleppleitungssystemen. Sie fixiert die Flachleitung sicher am Beginn der Schiene, schützt Kabel und Anschlussstelle und sorgt gemeinsam mit Leitungswagen, Mitnehmerwagen, Endanschlag und Zubehör für eine zuverlässige, langlebige und sichere Energiezuführung in Kran-, Hebe- und Förderanlagen.
