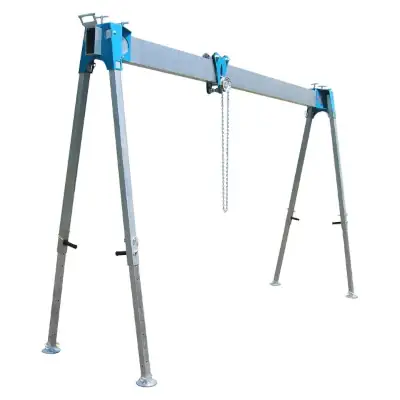

Wimag Alu-Portalkran 530

Der Alu-Portalkran 530 von Wimag ist ein mobiler Aluminium-Portalkran für Tragfähigkeiten bis 1.500 kg, ideal für den schnellen Auf- und Abbau bei häufig wechselnden Einsatzorten.

Träger und Stützen bestehen aus hochwertigen Aluminium-Profilen, wodurch die Konstruktion sehr leicht ist und von zwei Personen einfach getragen werden kann.

Dank teleskopierbaren Stützen, stufenlos verstellbarer Breite und klappbarer Konstruktion lässt sich der Kran ergonomisch aufstellen, flexibel anpassen und auf engstem Raum einlagern.

Funktion und typische Einsatzbereiche

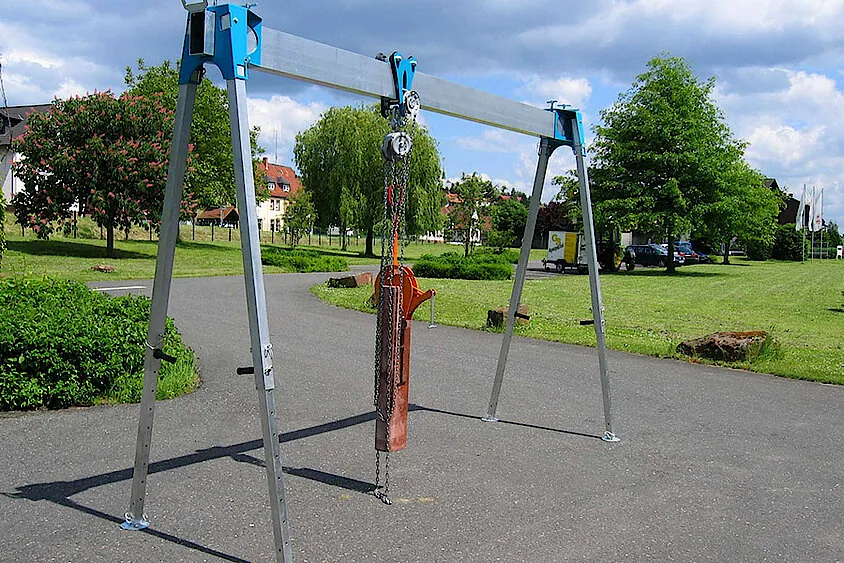

Der Alu-Portalkran 530 dient als mobile Hebelösung zum Heben und Positionieren von Maschinen, Aggregaten, Bauteilen und Komponenten in Innen- und Außenbereichen.

• Montage- und Instandhaltungsarbeiten in Werkstatt, Produktion und Service – z. B. beim Ein- und Ausbau von Motoren, Getrieben oder Pumpen.
• Bau- und Baustelleneinsätze bei begrenztem Platz oder fehlender Hallenkrananlage, z. B. für Schalungen, Bewehrung oder Anlagenteile.
• Logistik- und Lagerbereiche für das Umsetzen schwerer Güter, Maschinen oder Betriebsmittel.
• Temporäre Hebepunkte in Produktionslinien, beim Umbau von Anlagen oder bei Versuchsaufbauten.

Über die serienmäßige Laufkatze LK wird ein manuelles Hebezeug (z. B. Handkettenzug) eingehängt, sodass Lasten entlang des Trägers einfach verfahren werden können.

Konstruktive Merkmale

Der Alu-Portalkran 530 ist für eine schnelle Handhabung, hohe Mobilität und flexible Anpassung der Geometrie ausgelegt.

• Leichte Aluminium-Konstruktion – Träger und Stützen aus hochwertigen Aluminium-Profilen, dadurch geringes Eigengewicht und einfache Handhabung.
• Teleskopierbare Stützen – Stützenlänge ist verstellbar, besonders vorteilhaft bei unebenem Gelände oder unterschiedlichen Hubhöhen.
• Stufenlos verstellbare Breite – der Stützenabstand ist auf jeder Seite über zwei Knebelschrauben stufenlos einstellbar; so lässt sich die Spannweite an den Einsatzort anpassen.
• Klappbare Konstruktion – der Kran kann für Transport und Lagerung einfach zusammengeklappt und auf engstem Raum verstaut werden.
• Gelenkverbindungen zwischen Träger und Stützen – ermöglichen das mühelose Aufstellen des Kranes durch eine Person; die vier Stützen werden ausgeklappt, mit Steckbolzen gesichert und auf die gewünschte Höhe eingestellt.
• Laufkatze LK – kugelgelagerte Laufkatze, die durch Drücken gegen die Last verfahren wird; optional als Laufkatze LF mit Feststeller erhältlich.
• Fußspitzen (optional) – Satz aus vier Fußspitzen für besseren Stand auf sandigem oder erdigem Untergrund.
• Aufstellhilfe (optional) – unterstützt das ergonomische Aufrichten des Kranes, insbesondere bei maximaler Stützenlänge.

Technische Daten – Alu-Portalkran 530

Zubehör und Optionen

• Laufkatze LF – Laufkatze mit Feststeller für definierte Positionierung der Last (LF 750 bzw. LF 1500).
• Handkettenzüge HZE – passende Handkettenzüge mit Tragfähigkeiten 1.000 kg bzw. 2.000 kg, Hubhöhe typ. 3 m.
• Haspellaufkatze – Haspellaufkatze (GH + 80 mm) für komfortables Verfahren über Haspelkette.
• Aufstellhilfe (2 Stück) – unterstützt das Aufrichten des Kranes durch eine Person.
• Fußspitzen-Satz – vier Fußspitzen mit großer Aufstandsfläche für weiche oder unebene Untergründe.

Sicherheit und Einsatzhinweise

Der Alu-Portalkran 530 ist ein tragbares Kransystem und muss entsprechend den geltenden Normen und Unfallverhütungsvorschriften aufgebaut, geprüft und betrieben werden.

• Kran nur auf tragfähigem, ebenem Untergrund aufstellen; bei weichen Böden geeignete Fußplatten oder Fußspitzen verwenden.
• Tragfähigkeit (WLL) von Kran, Laufkatze und Hebezeug darf nicht überschritten werden; Schrägzug und dynamische Lasten sind zu vermeiden.
• Vor jedem Einsatz Stützen, Träger, Gelenke, Steckbolzen, Knebelschrauben und Laufkatze auf festen Sitz, Verformungen, Risse und Verschleiß kontrollieren.
• Stützenhöhe und Stützenabstand nur im unbelasteten Zustand verstellen; alle Steckbolzen vollständig einführen und sichern.
• Last nur im Zulässigkeitsbereich unter dem Träger anheben und verfahren; keine Personen unter schwebenden Lasten aufhalten lassen.
• Wiederkehrende Prüfungen durch eine befähigte Person gemäß nationalen Vorschriften (z. B. DGUV, BetrSichV) durchführen und dokumentieren.
