Baude Flachkabel SemoFlat H07VVH6-F

Das Baude Flachkabel SemoFlat H07VVH6-F ist eine PVC Flachleitung für den Einsatz in trockenen und feuchten Räumen. Es ist für die Installation an Transportanlagen, Werkzeugmaschinen sowie Hebezeugen und Aufzügen vorgesehen, sofern die freie Einhängelänge 35 m und die Fahrgeschwindigkeit 1.6 m/s nicht überschreitet (gemäß VDE).

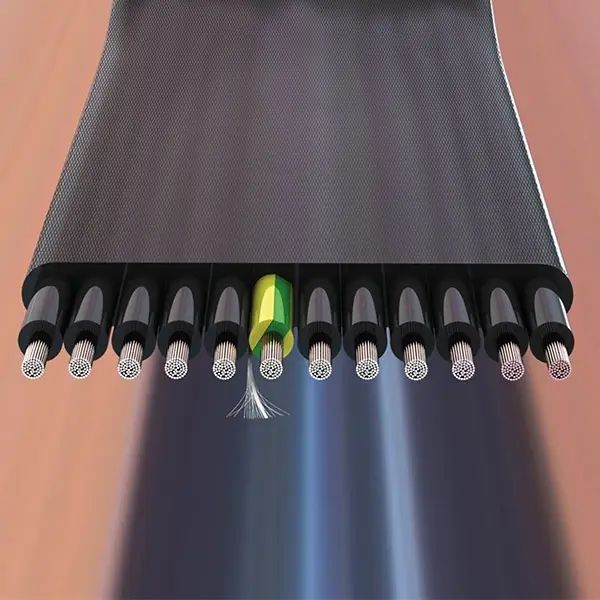

Durch den flachen Leitungsaufbau (Adern nebeneinander) eignet sich die Leitung besonders für Schleppeleitungssysteme. Genannte Vorteile sind doppelte Isolation, eine flexible Ausführung für häufige Biegewechselbelastung sowie robuste Außenmäntel.

Einsatzbereiche

• Schleppeleitungssysteme an Kran- und Anlagenbahnen (Leitung in definierten Schleifen geführt).
• Transportanlagen und Fördertechnik in Industrieumgebungen (innen).
• Werkzeugmaschinen mit bewegten Energie-/Steuerleitungen in einer Ebene.
• Hebezeuge und Aufzüge innerhalb der vorgesehenen Randbedingungen (35 m / 1.6 m/s).

Aufbau & Werkstoffe

Technische Daten

Sicherheitsaspekte & Normen

• Randbedingungen beachten: Einsatz gemäß Beschreibung für Anlagen bis 35 m freie Einhängelänge und 1.6 m/s Fahrgeschwindigkeit.
• Normbezug Leitung: harmonisiert nach VDE 0281 / HD 359; Flammwidrigkeit nach IEC 332-1-2 bzw. IEC 60332-1-2.
• Biegeradius: im flexiblen Einsatz mindestens 10 x Leitungsdurchmesser einhalten, um Mantel und Adern zu schonen.
• Einsatzumgebung: Leitungen entsprechend der Einsatz- und Umgebungsbedingungen auswählen (Hinweis aus der Typenseite).

Passende Artikel/Zubehör

• Leitungswagen für Flachkabel: für definierte Kabelführung im Schleppsystem (z. B. 2-rollig oder 4-rollig).
• C-Schienen als Schleppleitungssystem: Basis für die Kabelmitführung entlang von Kran- oder Anlagenbahnen.
• C-Schienen Set mit Flachkabel: Komplettsystem zur vereinfachten Beschaffung und Montage.
• SemoFlat® geschirmt (Baude): Alternative Flachleitung mit Abschirmung für Energie- und Steuerleitungen.
