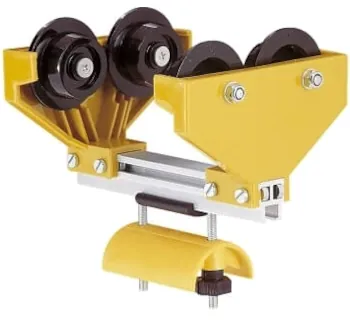

Wampfler Leitungswagen 4-rollig, Flachkabel

Der Leitungswagen 4-rollig für Flachkabel von Conductix-Wampfler ist ein Komponentenbaustein für Leitungsschlepp-/Festoon-Systeme, bei denen Energie- und Steuerleitungen als Flachkabel entlang einer Fahrstrecke geführt werden. Der Wagen übernimmt dabei die definierte Kabelführung und unterstützt einen geordneten Kabelverlauf mit wiederholgenauer Bewegung bei Verfahrvorgängen.

Die 4-rollige Ausführung ist auf eine stabile Führung des Leitungswagens auf der jeweiligen Laufbahn ausgelegt und wird typischerweise in Anwendungen eingesetzt, in denen gleichmäßige Laufeigenschaften und ein kontrolliertes Verhalten der Kabelschlaufen im Vordergrund stehen. Der Leitungswagen ist Bestandteil einer Systemlösung und wird in der Regel zusammen mit passenden Schienensystemen, Aufhängungen und Endanschlägen betrieben.

Einsatzbereiche

Leitungswagen für Flachkabel werden überall dort eingesetzt, wo bewegte Verbraucher entlang einer Strecke zuverlässig mit Energie/Signalen versorgt werden müssen und die Leitung als hängende Schleife geführt wird.

• Krananlagen und Hebezeuge: Energie- und Steuerleitungen entlang der Kranbahn.
• Materialfluss und Fördertechnik: bewegte Übergabepunkte und Verfahrwagen.
• Maschinenbau: lineare Achsen mit extern geführter Leitungsschleife.
• Hallen- und Anlagenservice: Nachrüstungen bei vorhandener Fahrbahnführung.

Varianten

Ausführungen können sich je nach Systemanforderung u. a. in der Laufbahn-/Schienenkompatibilität, der Aufhängung sowie der Aufnahme für unterschiedliche Flachkabel unterscheiden. Falls mehrere Varianten innerhalb der Typenreihe vorhanden sind, ist die Auswahl anhand der vorgesehenen Fahrbahn, der Kabelgeometrie und der Einsatzbedingungen vorzunehmen.

Sicherheitsaspekte & Betriebshinweise

• Systemauslegung: Leitungswagen, Schiene/Laufbahn, Aufhängung und Endanschläge müssen als Gesamtsystem zueinander passen (Trag- und Führungsfunktion).
• Kabelführung: Flachkabel so führen und befestigen, dass keine Verdrehung, Knickbelastung oder Scheuerstellen entstehen.
• Endanschläge: Fahrweg mit geeigneten Endanschlägen absichern, um unkontrolliertes Auslaufen/Anschlagen zu vermeiden.
• Inspektion: Regelmäßige Sichtprüfung auf Verschleiß an Laufrollen, Aufhängung, Befestigung und am Flachkabel; beschädigte Komponenten nicht weiter betreiben.
• Umgebungsbedingungen: Einsatzbedingungen (z. B. Schmutz, Feuchtigkeit, Chemikalien, Temperatur) bei der Komponentenwahl berücksichtigen.

Technische Einordnung

Der Artikel ist ein Leitungswagen zur Führung eines Flachkabels in einem Festoon-System. Er dient der mechanischen Aufnahme und Führung der Leitungsschleife auf einer vorgesehenen Laufbahn, damit die Leitung bei Verfahrbewegungen kontrolliert nachgeführt wird.

Montagehinweise

Der Leitungswagen wird entsprechend der vorgesehenen Laufbahn montiert und mit einer passenden Kabelaufhängung für das Flachkabel ausgerüstet. Für einen störungsarmen Betrieb ist auf einen sauberen, geraden Fahrweg, korrekt positionierte Endanschläge und eine schlaufenfreundliche Kabellänge zu achten.

Befestigungs- und Montagedetails sind system- und ausführungsspezifisch und sollten gemäß den jeweiligen Herstellerunterlagen der eingesetzten Festoon-Komponenten erfolgen.

Passende Artikel/Zubehör

• Flachkabel passend zur Anwendung (Energie/Steuerung) und zur erforderlichen Schleppführung.
• Schienensystem / Laufbahn für Leitungswagensysteme (systemkompatibel).
• Endanschläge zur Begrenzung des Fahrwegs.
• Kabelaufhängungen / Klemmen zur sicheren Befestigung des Flachkabels am Leitungswagen.
• Verbinder / Montagezubehör für Schiene und Systemmontage (systemabhängig).
