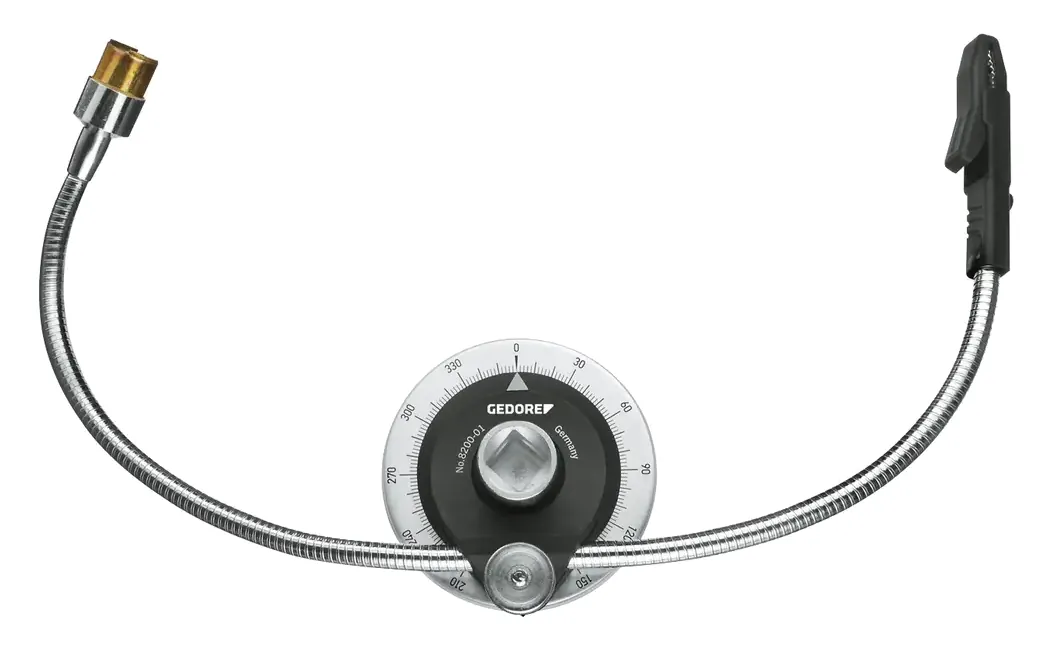

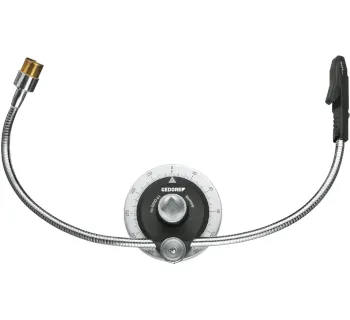

GEDORE Drehwinkel-Messgerät 8200
Das GEDORE Drehwinkel-Messgerät 8200 ist ein elektronisches Drehwinkel-Messgerät für den Drehmoment-Drehwinkelanzug und unterstützt den präzisen Winkelanzug von 0 - 360° in Verbindung mit einem passenden Drehmomentschlüssel.
- 0 - 360° Greifbereich (Drehwinkel)
- Für Drehmoment-Drehwinkelanzug in Kombination mit Drehmomentschlüssel
- 1/2 Zoll oder 3/4 Zoll Vierkantantrieb (ausführungsabhängig)
- Magnetarm zur Abstützung (alle Ausführungen)
- Krallenarm (verschiebbar) zusätzlich bei 8200-01 und 8200-02
- Antriebssicherung: 1/2 Zoll mit Kugelsicherung, 3/4 Zoll mit Stiftsicherung (beschrieben)
- Gewicht je Ausführung ca. 0.330 kg oder ca. 0.530 kg
- Skalenteinteilung 10 Nm / 10 lbf-ft (ausführungsabhängig)
Das GEDORE Drehwinkel-Messgerät 8200 ist ein elektronisches Drehwinkel-Messgerät für den Drehmoment-Drehwinkelanzug und unterstützt den präzisen Winkelanzug von 0 - 360° in Verbindung mit einem passenden Drehmomentschlüssel.
- 0 - 360° Greifbereich (Drehwinkel)
- Für Drehmoment-Drehwinkelanzug in Kombination mit Drehmomentschlüssel
- 1/2 Zoll oder 3/4 Zoll Vierkantantrieb (ausführungsabhängig)
- Magnetarm zur Abstützung (alle Ausführungen)
- Krallenarm (verschiebbar) zusätzlich bei 8200-01 und 8200-02
- Antriebssicherung: 1/2 Zoll mit Kugelsicherung, 3/4 Zoll mit Stiftsicherung (beschrieben)
- Gewicht je Ausführung ca. 0.330 kg oder ca. 0.530 kg
- Skalenteinteilung 10 Nm / 10 lbf-ft (ausführungsabhängig)
Informationen: Drehwinkel-Messgerät 8200
Das GEDORE Drehwinkel-Messgerät 8200 ist ein separates Drehwinkel-Messgerät für den Drehmoment-Drehwinkelanzug und dient dem zusätzlich präzisen Winkelanzug von 0 - 360° beim kontrollierten Schraubenanzug.
Es wird in Verbindung mit einem passenden Drehmomentschlüssel eingesetzt, wenn nach dem vorgegebenen Drehmoment ein definierter Drehwinkel angezogen oder geprüft werden soll (z. B. bei prozesskritischen Verschraubungen).
Je nach Ausführung stehen Varianten mit 1/2 Zoll oder 3/4 Zoll Vierkantantrieb zur Verfügung; die Werkstattmodelle (8200-01/8200-02) sind mit verschiebbarem Krallenarm und Magnetarm ausgeführt, die einfache Ausführung (8200-11) ist nur mit Magnetarm ausgestattet.
Einsatzbereiche
Geeignet für Anwendungen, in denen ein Drehmoment-Drehwinkelanzug vorgeschrieben oder technisch sinnvoll ist, um die Vorspannung bei Schraubverbindungen reproduzierbar zu erreichen.
- Automotive und Nutzfahrzeug: drehwinkelbasierter Endanzug bei sicherheits- und funktionsrelevanten Verschraubungen.
- Maschinenbau und Anlagenbau: definierter Winkelanzug bei Montageprozessen mit dokumentierten Anzugsparametern.
- Instandhaltung: kontrolliertes Nachziehen/Prüfen nach Vorgabe (Drehmoment + Drehwinkel).
- Qualitätssicherung: nachvollziehbare Winkelvorgaben als Ergänzung zur Drehmomentvorgabe.
Unterschiede der Varianten
Die Ausführungen unterscheiden sich im Antriebsvierkant, in der Ausstattung der Referenzarme (Krallenarm/Magnetarm) sowie im Gewicht.
| Ausführung | Antriebsvierkant | Messbereich (Drehwinkel) | Skalenteinteilung | Gewicht | Artikel-Nr. | EAN/GTIN | Ausstattung |
|---|---|---|---|---|---|---|---|
| 8200-01 | 1/2 Zoll | 0 - 360° | 10 Nm / 10 lbf-ft | 0.330 kg (ca.) | GED1195980 | 4002805918036 | Krallenarm (verschiebbar) + Magnetarm |
| 8200-02 | 3/4 Zoll | 0 - 360° | 10 Nm / 10 lbf-ft | 0.530 kg (ca.) | GED7716510 | 4002805200025 | Krallenarm (verschiebbar) + Magnetarm |
| 8200-11 | 1/2 Zoll | 0 - 360° | 10 Nm / 10 lbf-ft | 0.330 kg (ca.) | GED7718480 | 4002805200117 | Magnetarm (einfache Ausführung) |
Sicherheitsaspekte & Normen
Das Drehwinkel-Messgerät ist zur Betätigung in Verbindung mit einem passenden Drehmomentschlüssel vorgesehen; die maximale Last des Drehmomentschlüssels darf nicht überschritten werden.
- Für die sichere Kraftübertragung sind die Antriebe als 1/2 Zoll mit Kugelsicherung bzw. 3/4 Zoll mit Stiftsicherung beschrieben.
- Referenzarme (Krallenarm/Magnetarm) als stabile Anlagepunkte nutzen, um Messfehler durch Mitdrehen zu vermeiden.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkttyp | Elektr. Drehwinkel-Messgerät (Drehmoment-Drehwinkelanzug) |
| Greifbereich (Drehwinkel) | 0 - 360° |
| Antriebsvierkant | 1/2 Zoll oder 3/4 Zoll (ausführungsabhängig) |
| Skalenteinteilung | 10 Nm / 10 lbf-ft (ausführungsabhängig) |
| Gewicht | 0.330 kg oder 0.530 kg (ca., ausführungsabhängig) |
| Ausführungen | 8200-01, 8200-02, 8200-11 |
Passende Artikel/Zubehör
- GEDORE Drehmomentschlüssel DREMOMETER: für den kontrollierten Schraubenanzug als Basis für den nachfolgenden Drehwinkelanzug.
- GEDORE Drehmomentschlüssel DREMOMETER A+S: verstellgeschützte Ausführung für prozesssichere Anwendungen mit vorgegebenen Anzugswerten.
- GEDORE Drehmomentschlüssel TORCOFIX K: auslösender Drehmomentschlüssel mit Knarre für Montage- und Instandhaltungsaufgaben.
- GEDORE Elektronisches Prüfgerät DREMOTEST E 8612: zur Überprüfung und Einstellung rechtsgängiger Drehmomentschlüssel im Rahmen von Prüf- und Kalibrierprozessen.
