Produktbild

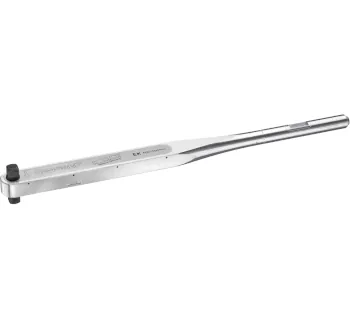

Beispielabbildung eines DREMOMETER-Modells (Ausführung abhängig vom Messbereich und Antrieb).
Produktbeschreibung
Der GEDORE Drehmomentschlüssel DREMOMETER ist ein robustes Präzisionswerkzeug für den
kontrollierten Schraubenanzug in professioneller Anwendung. Konzipiert für zuverlässige Ergebnisse im
Werkstatt- und Industriealltag, kombiniert der DREMOMETER eine gut ablesbare Doppelskala (Nm und lbf-ft,
modellabhängig) mit einer Mechanik, die fühlbar und hörbar auslöst, sobald das eingestellte
Drehmoment erreicht ist.
Für anspruchsvolle Einsätze ist der DREMOMETER in verschiedenen Antrieben verfügbar und deckt – je nach
Ausführung – breite Drehmoment-/Greifbereiche ab. Das Alu-Gehäuse (Aluminiumlegierung)
ist auf Langlebigkeit ausgelegt und unterstützt ein werkstattfreundliches Handling; der
ergonomische Griff erleichtert den wiederholten Einsatz, zudem ermöglicht die neue Griffform die
Verwendung von Verlängerungsrohren (zur Reduzierung der Anwenderbelastung).
Wichtige Merkmale
- Klassifiziert nach DIN EN ISO 6789-1:2017, Typ II, Klasse A.
- Genauigkeit: max. Abweichung +/- 3 % (mit rückführbarem Prüfzertifikat).
- Auslösung: automatisch, hör- und fühlbar für klare Rückmeldung im Arbeitsprozess.
- Doppelskala: Nm und lbf-ft (modellabhängig) für internationale Anwendungen.
- Robust & leicht: Gehäuse aus Aluminiumlegierung mit ergonomischem Griff.
- Hohe Anwendungssicherheit: Antriebsvierkant und Drehpunkt liegen in einer Achse; reduzierte Einflussnahme bei abweichender Handposition.
- Verschleißarm: einzigartige Hebelmechanik zur Kräfte-Reduzierung; geschmiedete Hebelkette.
- Bedienkomfort: formschöner, unverlierbarer Verstellknopf am Griffende.
- Rechts-/Linksanzug: Ausführungen mit Einfach- und Doppelvierkant für kontrollierten Rechts- bzw. Linksanzug.
Einsatzbereiche
Der DREMOMETER ist für den präzisen, wiederholbaren Drehmomentanzug ausgelegt – überall dort,
wo Schraubverbindungen sicher und dokumentierbar mit definiertem Drehmoment angezogen werden müssen. Typische Einsatzfelder
ergeben sich in der industriellen Fertigung, in Montage und Instandhaltung
sowie in professionellen Werkstätten.
- Industrie & Montage: kontrollierter Anzug von Verschraubungen in Baugruppen, Maschinen und Anlagen.
- Instandhaltung: reproduzierbare Drehmomente bei Wartungsarbeiten und Serviceeinsätzen.
- Werkstattbetrieb: definierte Anzugswerte bei Reparatur- und Prüfprozessen mit hoher Wiederholrate.
- Qualitätsorientierte Prozesse: Einsatz dort, wo Prozesssicherheit und Präzision im Fokus stehen.
Unterschiede der Varianten
Die DREMOMETER-Baureihe ist in unterschiedlichen Ausführungen verfügbar. Die Auswahl erfolgt primär nach
Antriebsvierkant (z. B. 1/4" bis 1 1/2") und dem benötigten Drehmoment-/Greifbereich.
Zusätzlich unterscheiden sich Varianten durch die Ausführung als Einfachvierkant oder Doppelvierkant
(für kontrollierten Rechts- bzw. Linksanzug) sowie durch Sets als Drehmoment-Garnitur.
- Antriebsvierkant: 1/4", 3/8", 1/2", 3/4", 1" und 1 1/2" je nach Anwendung.
- Greifbereich (Drehmoment): je Modell von 6-30 Nm bis 1500-3000 Nm.
- Einfachvierkant: klassische Ausführung für definierte Anwendungen und Messbereiche.
- Doppelvierkant: für kontrollierten Rechts- bzw. Linksanzug ausgelegt.
- Drehmoment-Garnitur: Kombination/Set innerhalb der DREMOMETER-Serie (modellabhängig).
Typenübersicht
| Artikel-Nr. |
Produktart |
Typ / Code |
Antriebsvierkant |
Greifbereich (Drehmoment) |
| GED1427121 | Doppelvierkant | DSL 8579-10 | 3/4" | 110-550 Nm |
| GED7670500 | Doppelvierkant | DRL 8568-01 | 3/4" | 155-760 Nm |
| GED7688710 | Doppelvierkant | CDL 8575-10 | 3/4" | 80-360 Nm |
| GED7691850 | Doppelvierkant | DL 8568-10 | 3/4" | 155-760 Nm |
| GED7694360 | Doppelvierkant | DXL 8576-01 | 3/4" | 520-1000 Nm |
| GED1427156 | Einfachvierkant | DS 8574-10 | 3/4" | 110-550 Nm |
| GED2927004 | Einfachvierkant | CDR 8570-001 | 3/4" | 80-360 Nm |
| GED7670180 | Einfachvierkant | DR 8563-01 | 3/4" | 155-760 Nm |
| GED7688470 | Einfachvierkant | CD 8570-10 | 3/4" | 80-360 Nm |
| GED7691500 | Einfachvierkant | D 8563-10 | 3/4" | 155-760 Nm |
| GED7692070 | Einfachvierkant | D 8563-20 | 3/4" | 155-760 Nm |
| GED7694010 | Einfachvierkant | DX 8571-01 | 3/4" | 520-1000 Nm |
| GED2311267 | Einfachvierkant | EK 8581-01 | 1" | 600-1500 Nm |
| GED7695250 | Einfachvierkant | E8564-01 | 1" | 750-2000 Nm |
| GED7695680 | Einfachvierkant | E8564-02 | 1" | 750-2000 Nm |
| GED2311291 | Doppelvierkant | EKL 8586-01 | 1" | 600-1500 Nm |
| GED7695410 | Doppelvierkant | EL8569-01 | 1" | 750-2000 Nm |
| GED2926989 | Einfachvierkant | BR 8565-001 | 1/2" | 25-120 Nm |
| GED2926997 | Einfachvierkant | CR 8562-001 | 1/2" | 60-300 Nm |
| GED7683320 | Einfachvierkant | B 8565-01 | 1/2" | 25-120 Nm |
| GED7683590 | Einfachvierkant | BC 8573-02 | 1/2" | 40-200 Nm |
| GED7685450 | Einfachvierkant | C 8562-10 | 1/2" | 60-300 Nm |
| GED7685530 | Einfachvierkant | BC 8573-00 | 1/2" | 40-200 Nm |
| GED7686340 | Einfachvierkant | C 8562-20 | 1/2" | 60-300 Nm |
| GED7674090 | Einfachvierkant | AM 8554-02 | 1/4" | 6-30 Nm |
| GED7775440 | Einfachvierkant | AM 8554-01 | 1/4" | 6-30 Nm |
| GED7682000 | Einfachvierkant | A 8560-01 | 3/8" | 8-40 Nm |
| GED7682190 | Doppelvierkant | AL 8560-01 | 3/8" | 8-40 Nm |
| GED7683400 | Doppelvierkant | BL 8566-01 | 1/2" | 25-120 Nm |
| GED7683670 | Doppelvierkant | BCL 8578-00 | 1/2" | 40-200 Nm |
| GED7685960 | Doppelvierkant | CL 8567-10 | 1/2" | 60-300 Nm |
| GED7692660 | Drehmoment-Garnitur | D 8563-30 | 3/4" | 155-760 Nm |
| GED7696060 | Drehmoment-Garnitur | E8564-03 | 1" | 750-2000 Nm |
| GED7717160 | Einfachvierkant | F 8572-01 | 1 1/2" | 1500-3000 Nm |
| GED7717240 | Einfachvierkant | F 8572-02 | 1 1/2" | 1500-3000 Nm |
| GED7775870 | Doppelvierkant | AML 8559-01 | 1/4" | 6-30 Nm |
Sicherheitsaspekte & Normen
Der DREMOMETER ist als Mess- und Anzugswerkzeug auf die sichere, reproduzierbare Erreichung
eines Ziel-Drehmoments ausgelegt. Die automatische hör- und fühlbare Auslösung reduziert das Risiko des
Überziehens, während die Konstruktion auf hohe Standzeiten im Dauereinsatz abzielt.
- DIN EN ISO 6789-1:2017: Klassifizierung Typ II, Klasse A.
- Prüfzertifikat: Lieferung mit rückführbarem Prüfzertifikat (Traceability).
- Max. Abweichung: +/- 3 % (angegeben für die Baureihe).
- Stiftsicherung: Ausführung mit Stiftsicherung nach DIN 3120 - B 20 und ISO 1174 (modellabhängig).
- Anwendungssicherheit: reduzierte Beeinflussung der Genauigkeit durch beidhändiges Arbeiten bzw. Betätigung außerhalb des Griffbereichs.
Passende Artikel/Zubehör
Für eine praxisgerechte Nutzung der DREMOMETER-Baureihe sind ergänzende Prüf- und Systemkomponenten sinnvoll –
insbesondere zur Überprüfung und Einstellung von Drehmomentwerkzeugen sowie für spezielle
Anwendungen mit Schnellwechsel- bzw. Aufstecksystemen innerhalb der GEDORE-Drehmomentfamilie.
- Elektronisches Prüfgerät zur Überprüfung/Einstellung von Drehmomentschlüsseln: DREMOTEST E 8612.
- DREMOMETER Z: Ausführung mit Schnellwechselsystem und Zapfenaufnahme für Aufsteckwerkzeuge (Maul/Ring/Umschaltknarre).
- DREMOMETER A+S und DREMOMETER SE A+S: Varianten innerhalb der DREMOMETER-Familie (modell-/aufnahmespezifisch).
