Der GEDORE DREMOMETER A+S ist ein auslösender Präzisions-Drehmomentschlüssel für den kontrollierten Schraubenanzug in industriellen Anwendungen. Die Ausführung A+S (Arretierung und Sicherung) schließt ein versehentliches oder manipuliertes Verstellen des eingestellten Drehmomentwerts aus und erhöht damit die Prozesssicherheit.
Das Einstellen des Drehmomentwertes erfolgt auf Nm bzw. lbf·in / lbf·ft über einen unverlierbaren Winkelschlüssel im Griff; ein leichtgängiger Klappmechanismus unterstützt das schnelle Einstellen ohne großen Kraftaufwand. Im Einsatz löst der Schlüssel automatisch als Kurzwegauslösung mit fühlbarem und hörbarem Signal aus.

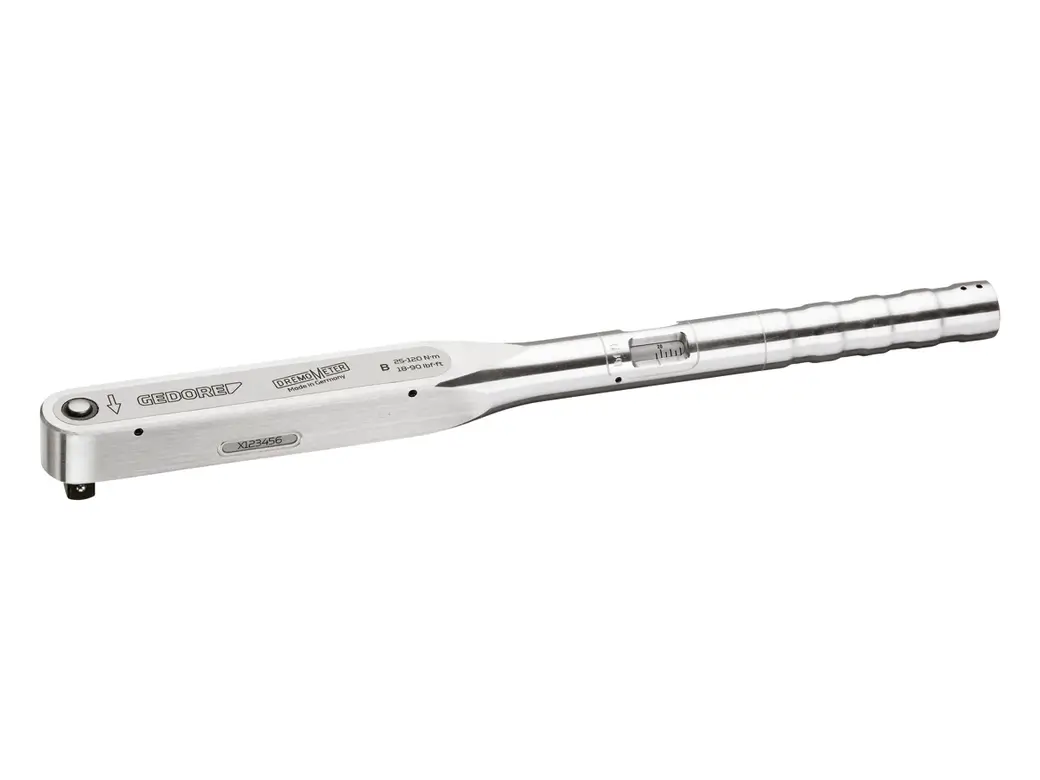

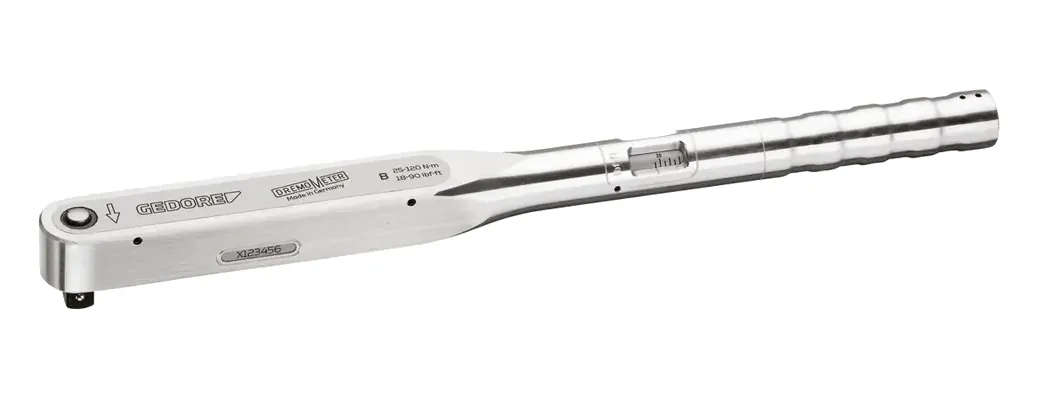

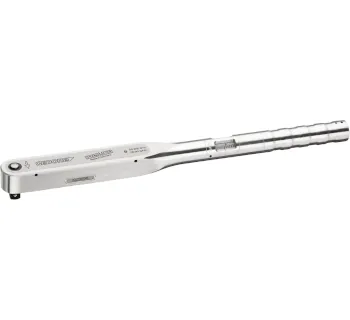

Produktbild
Einsatzbereiche
Konzipiert für den kontrollierten Schraubenanzug im Bereich von 6 - 3000 Nm und den Einsatz in fast allen industriellen Fertigungsbereichen.
- Montage und Serienfertigung mit definierten Anzugsmomenten
- Instandhaltung und Wartung in Industrieanlagen
- Qualitätsrelevante Verschraubungen, bei denen Verstellschutz und Wiederholgenauigkeit wichtig sind
Unterschiede der Varianten
Die Baureihe ist als Drehm. Einfachvierkant und als Drehm. Doppelvierkant verfügbar; damit sind Ausführungen für den kontrollierten Rechts- bzw. Linksanzug abgedeckt. Zusätzlich sind bestimmte Typen (u. a. B, BC, C) mit Druckknopfauslösung ausgeführt; außerdem werden festeingestellte DREMOMETER für Anwendungen genannt, bei denen dauerhaft derselbe Wert angezogen werden muss.
Variantenübersicht (ohne Längenangaben)
| Produktart |
Typ / Modell |
Artikel-Nr. |
Antriebsvierkant |
Messbereich |
| Drehm. Einfachvierkant |
DR 7563-01 |
GED1210912 |
3/4" |
155 - 760 Nm |
| Drehm. Einfachvierkant |
D 7563-10 |
GED1210921 |
3/4" |
155 - 760 Nm |
| Drehm. Einfachvierkant |
CD 7570-10 |
GED1210998 |
3/4" |
80 - 360 Nm |
| Drehm. Einfachvierkant |
DX 7571-01 |
GED1211005 |
3/4" |
520 - 1000 Nm |
| Drehm. Einfachvierkant |
BC 7573-00 |
GED1211013 |
1/2" |
40 - 200 Nm |
| Drehm. Einfachvierkant |
DS 7574-10 |
GED1427164 |
3/4" |
110 - 550 Nm |
| Drehm. Einfachvierkant |
E 7564-01 |
GED1547232 |
1" |
750 - 2000 Nm |
| Drehm. Einfachvierkant |
F 7572-01 |
GED1547259 |
1 1/2" |
1500 - 3000 Nm |
| Drehm. Einfachvierkant |
EK 7581-01 |
GED2311321 |
1" |
600 - 1500 Nm |
| Drehm. Einfachvierkant |
A 7560-01 |
GED7708920 |
3/8" |
8 - 40 Nm |
| Drehm. Einfachvierkant |
B 7561-01 |
GED7709060 |
1/2" |
25 - 120 Nm |
| Drehm. Einfachvierkant |
C 7562-10 |
GED7709650 |
1/2" |
60 - 300 Nm |
| Drehm. Doppelvierkant |
AL 7565-01 |
GED1210939 |
3/8" |
8 - 40 Nm |
| Drehm. Doppelvierkant |
BL 7566-01 |
GED1210947 |
1/2" |
25 - 120 Nm |
| Drehm. Doppelvierkant |
CL 7567-10 |
GED1210955 |
1/2" |
60 - 300 Nm |
| Drehm. Doppelvierkant |
DRL 7568-01 |
GED1210963 |
3/4" |
155 - 760 Nm |
| Drehm. Doppelvierkant |
DL 7568-10 |
GED1210971 |
3/4" |
155 - 760 Nm |
| Drehm. Doppelvierkant |
CDL 7575-10 |
GED1211021 |
3/4" |
80 - 360 Nm |
| Drehm. Doppelvierkant |
DXL 7576-01 |
GED1211048 |
3/4" |
520 - 1000 Nm |
| Drehm. Doppelvierkant |
BCL 7578-00 |
GED1427113 |
1/2" |
40 - 200 Nm |
| Drehm. Doppelvierkant |
DSL 7579-10 |
GED1427148 |
3/4" |
110 - 550 Nm |
| Drehm. Doppelvierkant |
EL 7569-01 |
GED1547240 |
1" |
750 - 2000 Nm |
| Drehm. Doppelvierkant |
EKL 7586-01 |
GED2311348 |
1" |
600 - 1500 Nm |
Sicherheitsaspekte & Normen
Die Ausführung A+S erhöht die Prozesssicherheit, da ein versehentliches oder manipuliertes Verstellen des eingestellten Drehmomentwerts ausgeschlossen wird. Die Auslösung erfolgt als automatische Kurzwegauslösung mit fühlbarem und hörbarem Signal, was eine klare Rückmeldung im Arbeitsprozess unterstützt.
Für die Einordnung der Genauigkeit wird ein rückführbares Werkszertifikat nach DIN EN ISO 6789:2003 (Typ II, Klasse A) genannt; kalibriert auf eine zulässige Abweichung von +/- 3 % und besser, wobei die Normvorgabe (+/- 4 %) übertroffen wird. Zusätzlich wird beschrieben, dass durch die Achs-Gleichlage von Antriebsvierkant und Drehpunkt keine Wertverschiebungen durch beidhändiges Arbeiten oder Betätigung außerhalb des Griffes auftreten sollen, was die Anwendungssicherheit erhöht.
Bedienung & Einstelllogik
-
Einstellung des Drehmomentwertes auf Nm bzw. lbf·in / lbf·ft über unverlierbaren Winkelschlüssel im Griff.
-
Leichtgängiger Klappmechanismus für schnelles Einstellen ohne großen Kraftaufwand.
-
Automatische Auslösung mit fühlbarem und hörbarem Signal für klare Rückmeldung.
-
Hinweis: Typen B, BC, C werden mit Druckknopfauslösung genannt (ausführungsabhängig).
Technische Merkmale (serienbezogen)
| Anwendungsbereich |
6 - 3000 Nm (serienbezogen, ausführungsabhängig) |
| Auslösung |
Automatische Kurzwegauslösung mit fühlbarem und hörbarem Signal |
| Skalierung |
Doppel-Skala mit entsprechender Skalenteilung (Einheiten Nm sowie lbf·in / lbf·ft genannt) |
| Norm/Zertifikat |
DIN EN ISO 6789:2003, Typ II, Klasse A; rückführbares Werkszertifikat |
| Kalibrierung |
Max. zulässige Abweichung +/- 3 % und besser (Normvorgabe +/- 4 % wird genannt) |
| Werkstoff Gehäuse |
Aluminiumlegierung |
| Verschleiß/Mechanik |
Einzigartige Hebelmechanik zur Kräftereduzierung; geschmiedete Hebelkette |
| Rechts-/Linksanzug |
Ausführungen mit Einfachvierkant und Doppelvierkant für kontrollierten Rechts- bzw. Linksanzug |
Passende Artikel/Zubehör
-
GEDORE Verlängerungsrohr Dremometer für Serien DREMOMETER A - CD, DR, DX – zur Hebelarmverlängerung und zum einfacheren Erreichen hoher Drehmomentwerte; aus hochwertigem Aluminium mit eloxierter Spannmutter.
-
GEDORE Elektronisches Prüfgerät DREMOTEST E 8612 – zur Überprüfung und Einstellung rechtsgängiger Drehmomentschlüssel im Bereich 0.2 bis 3150 Nm (u. a. mit RS232 zur Dokumentation).
-
GEDORE Steckschlüsseleinsatz 3/4 Zoll UD 32 – Vanadium-Stahl 31CrV3, verchromt, nach DIN 3124 / ISO 2725-1, Innenvierkant nach DIN 3120 / ISO 1174 mit Stiftsicherung (handbetätigt).
-
GEDORE Steckschlüsseleinsatz 1 Zoll UD 21 – Vanadium-Stahl 31CrV3, verchromt, nach DIN 3124 / ISO 2725-1, Innenvierkant nach DIN 3120 / ISO 1174 mit Stiftsicherung (handbetätigt).
