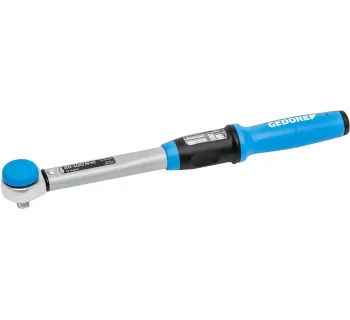

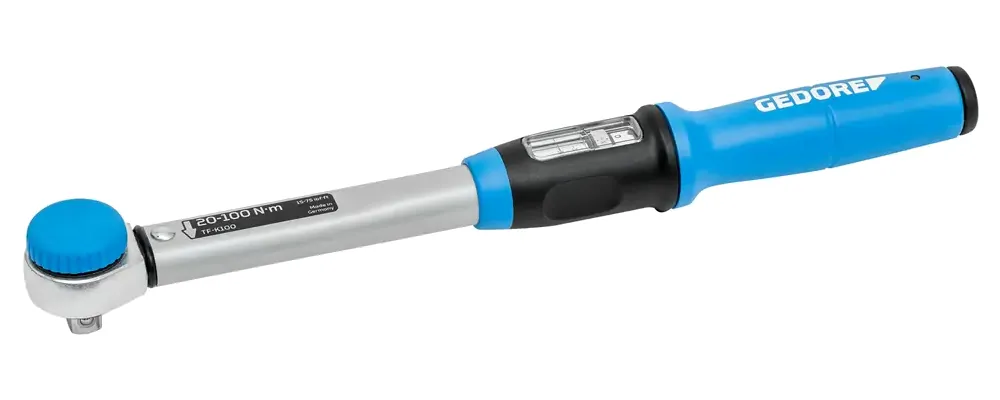

Der TORCOFIX K ist ein verstellbarer, auslösender Drehmomentschlüssel mit integrierter Knarre für den kontrollierten Schraubenanzug in Industrie und Handwerk.
Je nach Typ deckt die Serie einen Messbereich von 1–850 Nm ab und ist für Rechts- und Linksanzug ausgelegt.
Produktbeschreibung
Als Rohr-Drehmomentschlüssel mit Ratschenfunktion unterstützt der TORCOFIX K prozesssichere Verschraubungen: Das Drehmoment wird auf der Skala eingestellt, anschließend löst der Schlüssel beim Erreichen des Wertes mit einem fühl- und hörbaren Signal aus.
Die Ablesung erfolgt über eine Doppelskala (Nm/lbf·ft) unter einem Sichtfenster; Zwischenwerte können über eine Mikrometerskala/Nonius (Nm) eingestellt werden.
Für den Richtungswechsel (Rechts/Links) wird bei den TF-K-Modellen der Vierkant (Pilzkopf) umgesteckt; je nach Antriebsgröße sind Kugelsicherung bzw. Stiftsicherung vorgesehen.
Die Konstruktion ist als Stahlrohr-Aufbau ausgeführt, kombiniert mit verzinktem Ratschenkopf und Kunststoff-Komponenten; der ergonomische Griff unterstützt die sichere Handhabung.
Technische Daten
| Drehmomentbereich |
Typ |
Artikel-Nr. |
Antriebsgröße |
Kalibrierlänge |
Skalentyp |
Gewicht |
| 20-100 Nm |
TF-K100 |
3278379 |
Vierkant 1/2 Zoll |
313.3 mm |
Dualskala (Nm/lbf·ft) |
0.97 kg |
| 40-200 Nm |
TF-K200 |
3278387 |
Vierkant 1/2 Zoll |
404.3 mm |
Dualskala (Nm/lbf·ft) |
1.18 kg |
| 60-300 Nm |
TF-K300 |
3278395 |
Vierkant 1/2 Zoll |
495.3 mm |
Dualskala (Nm/lbf·ft) |
1.37 kg |
| 80-400 Nm |
TF-K400 |
3278409 |
Vierkant 3/4 Zoll |
593.3 mm |
Dualskala (Nm/lbf·ft) |
1.93 kg |
| 110-550 Nm |
TF-K550 |
3278492 |
Vierkant 3/4 Zoll |
863.8 mm |
Dualskala (Nm/lbf·ft) |
3.6 kg |
| 250-850 Nm |
TF-K850 |
3278514 |
Vierkant 3/4 Zoll |
1285.8 mm |
Dualskala (Nm/lbf·ft) |
4.8 kg |
| 1-5 Nm |
TF-K5 |
3288226 |
Vierkant 1/4 Zoll |
150.5 mm |
Dualskala (Nm/lbf·ft) |
0.33 kg |
| 5-25 Nm |
TF-K25 |
3288234 |
Vierkant 1/4 Zoll |
200.5 mm |
Dualskala (Nm/lbf·ft) |
0.38 kg |
| 10-50 Nm |
TF-K50 |
3288242 |
Vierkant 3/8 Zoll |
230.5 mm |
Dualskala (Nm/lbf·ft) |
0.42 kg |
Einsatzbereiche
Der TORCOFIX K ist für Anwendungen geeignet, bei denen ein definierter Drehmomentwert dokumentierbar und reproduzierbar erreicht werden muss.
Typische Einsatzfelder:
- Montage und Fertigung von Baugruppen mit sicherheitsrelevanten Schraubverbindungen
- Wartung und Instandhaltung im Maschinenbau und in der Industrie
- Fahrzeugtechnik (z. B. Nutzfahrzeuge), Werkstatt und Service
- Energie, Öl & Gas, Versorger: kontrolliertes Anziehen an Flanschen/Anlagenkomponenten (drehmomentgeführt)
Varianten & Auswahl
Die Serie unterscheidet sich primär über Messbereich (Greifbereich) und Antriebsgröße (Vierkant).
Zusätzlich variieren Gewicht und Ausführung des Abtriebs (z. B. Kugelsicherung/Stiftsicherung abhängig von der Antriebsgröße).
Sicherheitsaspekte & Normen
Für prozesssichere Schraubverbindungen ist die Mess- und Auslösegenauigkeit entscheidend: Der TORCOFIX K wird mit Prüfzertifikat nach DIN EN ISO 6789-2:2017 ausgeliefert.
Die Serie ist laut Hersteller klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A und auf eine maximale Abweichung von ±3 % justiert (Hinweis: für das Modell 4549-00 wird ±6 % angegeben).
In der Praxis bedeutet das: Das Werkzeug unterstützt die Einhaltung vorgegebener Drehmomentvorgaben (z. B. Herstellervorschriften), reduziert Risiken durch Über- oder Unteranzug und ermöglicht nachvollziehbare Qualitätssicherung über Zertifikate und Kalibrierung.
Bedienung & Hinweise
- Drehmoment einstellen und sicher ablesen (Doppelskala unter Sichtfenster; Zwischenwerte über Nonius/Mikrometerskala in Nm).
- Handposition an der Griffmitte nutzen: Eine Handzentrierhilfe unterstützt reproduzierbare Bedienung (belegtes Beispiel: TF-K100).
- Anziehen gleichmäßig bis zum Auslösesignal; nach dem Auslösen nicht weiter nachziehen.
- Richtungswechsel bei TF-K: Vierkant umstecken (Pilzkopf).
Passende Artikel/Zubehör
Praxisrelevantes Zubehör für den TORCOFIX K sind vor allem passende Steckschlüsseleinsätze/Steckschlüssel-Sätze zur jeweiligen Antriebsgröße sowie robuste Betätigungswerkzeuge für hohe Drehmomente (z. B. 3/4 Zoll).
| Zubehör |
Warum passend |
Hinweis |
| GEDORE Steckeinsatzschlüsselsatz 3/8 Zoll UD 30 |
Für Typen mit 3/8 Zoll-Antrieb (z. B. TF-K50) |
Norm- und materialbezogene Ausführung (DIN/ISO, Vanadium-Stahl) laut Typenseite |
| GEDORE Steckschlüssel-Satz 3/4 Zoll UD 32 |
Für Anwendungen mit hohen Drehmomenten und 3/4 Zoll-Antrieb |
Geeignet für Industrie/Maschinenbau; Ausführung mit robusten Einsätzen/Betätigungswerkzeugen laut Typenseite |
| GEDORE Steckgriff 3/4 Zoll |
Erweitert die Betätigung bei 3/4 Zoll-Systemen |
Ausführung nach DIN/ISO, für Vierkantantrieb mit Stiftsicherung laut Typenseite |
Service & Kalibrierung
Für langfristige Messsicherheit sind Kalibrierung und ggf. Justage relevant; auf der Typenseite werden dazu u. a. Kalibrierung, DIN-Zertifizierung und DAkkS-zertifizierte Kalibrierung im GEDORE-Kalibrierlabor genannt.
