GEDORE Aufsteckknarre Dremometer

Die GEDORE Aufsteckknarre DREMOMETER (No. 754) ist eine feingängige, robuste Aufsteckknarre und wird ausschließlich in Kombination mit einem GEDORE DREMOMETER Drehmomentschlüssel zum kontrollierten Schraubenanzug eingesetzt. Sie ermöglicht das präzise Anziehen von Schraubverbindungen mit definierter Drehmomentübertragung und kombiniert die Vorteile einer Umschaltknarre mit der Drehmomentgenauigkeit des DREMOMETER Systems.

Die Aufsteckknarre ist in unterschiedlichen Varianten mit 1/4", 3/8", 1/2", 3/4" und 1" Vierkantantrieb erhältlich und wird aus hochwertigem Chrom-Vanadium-Stahl gefertigt. Es stehen separate Modelle für Rechtsanzug (No. 754-00 bis 754-06) und Linksanzug (No. 754-11 bis 754-16) zur Verfügung; die Linkslauf-Ausführungen können nur mit DREMOMETER Drehmomentschlüsseln mit Doppelvierkant-Antrieb verwendet werden.

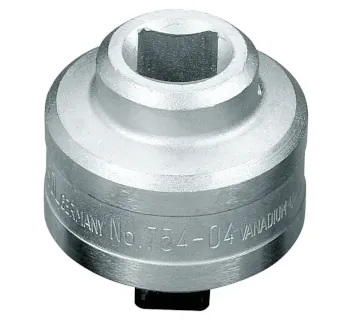

Abbildung: GEDORE Aufsteckknarre DREMOMETER – Aufsteckknarre zur Kombination mit DREMOMETER Drehmomentschlüsseln für kontrollierten Schraubenanzug.

Einsatzbereiche

Die Aufsteckknarre DREMOMETER ist ein typisches Zubehör für Industrie, Handwerk und Montagefertigung, überall dort, wo Schraubverbindungen mit definiertem Drehmoment sicher und reproduzierbar angezogen werden müssen:

• Maschinen- und Anlagenbau – Montage von Flanschen, Gehäuseteilen, Lagereinheiten
• Automotive und Nutzfahrzeuge – Fahrwerks- und Motorverschraubungen mit Rechts- oder Linksgewinde
• Stahl- und Metallbau – hochfeste Verschraubungen und konstruktive Verbindungen
• Energie- und Versorgungstechnik – Verschraubungen an Turbinen, Armaturen, Rohrsystemen
• Serienmontage in Fertigungslinien mit dokumentationspflichtigen Drehmomenten

In Kombination mit dem GEDORE DREMOMETER ermöglicht die Aufsteckknarre einen komfortablen Ratschenbetrieb, ohne die Messgenauigkeit des Drehmomentschlüssels zu beeinträchtigen. So lassen sich auch wiederkehrende Verschraubungen effizient und normgerecht anziehen.

Aufbau und Funktionsweise

Die GEDORE Aufsteckknarre DREMOMETER ist als kompaktes, aufsteckbares Ratschenmodul mit Vierkantantrieb konstruiert, das über den Antriebszapfen bzw. Vierkant des DREMOMETER Drehmomentschlüssels mit diesem verbunden wird. Das Drehmoment wird axial durch den Vierkant in die Knarre eingeleitet und von dort auf Steckschlüsseleinsätze oder andere Vierkant-Werkzeuge übertragen.

• Feingängiger Ratschenmechanismus: Der fein verzahnte Innenaufbau sorgt für kleine Rückholwinkel und ermöglicht Arbeiten auf engem Raum, ohne den Schlüssel absetzen zu müssen.
• Robustes Gehäuse aus Chrom-Vanadium-Stahl: Hohe Dauerbelastbarkeit und lange Lebensdauer auch bei industriellem Dauereinsatz.
• Vierkantantrieb: Je nach Variante 1/4", 3/8", 1/2", 3/4" oder 1" Abtrieb zur Aufnahme von Steckschlüsseleinsätzen und Zubehör.
• Antriebsseitige Aufnahme: Steckverbindung auf den DREMOMETER Antrieb; die maximale Dauerbelastbarkeit richtet sich nach DIN EN ISO 6789 bzw. nach der maximal zulässigen Belastung der DREMOMETER-Aufnahme.
• Richtungsabhängige Ausführung: Separate Ausführungen für Rechtsanzug (Standardanwendungen) und Linksanzug (für linksgängige Schrauben; nur mit Doppelvierkant-DREMOMETER kombinierbar).

Die Knarre ist kein eigenständiger Drehmomentschlüssel, sondern ein Aufsteckwerkzeug. Die Einhaltung der Drehmomentwerte erfolgt immer über den korrekt eingestellten DREMOMETER Drehmomentschlüssel.

Varianten und Auswahl

Die Baureihe GEDORE Aufsteckknarre DREMOMETER No. 754 umfasst mehrere Modelle mit unterschiedlichen Vierkantgrößen und Drehrichtungen. Die folgende Tabelle zeigt eine praxisorientierte Auswahl:

*Die angegebenen Bereiche sind typische Einsatzbereiche aus der Praxis; maßgeblich sind stets die maximal zulässige Dauerbelastbarkeit des Vierkants und der Drehmomentbereich des verwendeten DREMOMETER Drehmomentschlüssels.

Typische Fehler und Praxistipps

Um die Messgenauigkeit und Betriebssicherheit des Systems DREMOMETER + Aufsteckknarre zu gewährleisten, sollten folgende Punkte beachtet werden:

• Falsche Drehrichtung gewählt: Bei der Bestellung und beim Einsatz unbedingt zwischen Rechtsgang und Linksgang unterscheiden. Linkslauf-Modelle (754-11 bis 754-16) sind nur für DREMOMETER mit Doppelvierkant geeignet.
• Nicht passender Vierkant: Vierkantgröße der Aufsteckknarre muss zur Aufnahme am DREMOMETER passen. Adapter oder improvisierte Übergänge können zu Spiel, Kippmomenten und Messfehlern führen.
• Überschreiten der Dauerbelastbarkeit: Das System darf die nach DIN EN ISO 6789 bzw. vom Hersteller angegebene maximale Vierkantbelastung nicht überschreiten. Bei sehr hohen Drehmomenten sind größere Vierkantgrößen (z. B. 3/4" oder 1") zu wählen.
• Unsachgemäße Krafteinleitung: Keine zusätzlichen Verlängerungsrohre an der Aufsteckknarre verwenden. Kraft wird ausschließlich über den Griff des DREMOMETER eingeleitet.
• Einsatz ohne DREMOMETER: Die Aufsteckknarre ist nicht als normale Ratsche konzipiert, sondern als Aufsatz für den Drehmomentschlüssel. Dauerhafte Nutzung als Standardknarre kann zu überhöhten Belastungen führen.
• Verschmutzung und mangelnde Schmierung: Ratschmechanismus und Vierkant sollten sauber gehalten und gemäß Herstellerangaben leicht geschmiert werden, um Verschleiß und Rast-Ausfälle zu vermeiden.

Vor jedem Einsatz empfiehlt sich eine Sichtprüfung auf Risse, Deformationen, ausgeschlagene Vierkante, schwergängige Ratschen oder untypische Geräusche. In professionellen Anwendungen sollte die Aufsteckknarre im Rahmen der wiederkehrenden Prüfungen des Drehmomentschlüssels berücksichtigt werden.

Sicherheitsaspekte und Normen

Als Zubehör zu einem Drehmomentschlüssel ist die GEDORE Aufsteckknarre DREMOMETER Teil eines Systems, das zur sicheren, normgerechten Verschraubung eingesetzt wird:

• Normgrundlage: Der DREMOMETER ist nach DIN EN ISO 6789 klassifiziert und kalibriert; die Aufsteckknarre ist in ihrer Dauerbelastbarkeit auf diese Norm bzw. auf die zulässige Aufnahmebelastung abgestimmt.
• Originalzubehör: Es sollte ausschließlich GEDORE Original Zubehör verwendet werden, um Messgenauigkeit und Gewährleistung zu erhalten.
• Keine Personenbeförderung: Drehmomentschlüssel und Aufsteckwerkzeuge dürfen niemals zum Heben oder Sichern von Lasten oder Personen verwendet werden.
• Bedienerqualifikation: Anwender sollten im Umgang mit Drehmomentschlüsseln geschult sein und die Gebrauchsanleitung des DREMOMETER sowie der Aufsteckwerkzeuge beachten.
• Kalibrierintervalle: Die Genauigkeit des Gesamtsystems hängt direkt von der regelmäßigen Kalibrierung des DREMOMETER ab. Die Aufsteckknarre ist bei Funktions- oder Verschleißauffälligkeiten auszutauschen.

Durch die Kombination von qualitätsgeprüftem Drehmomentschlüssel und passender Aufsteckknarre wird eine kontrollierte, wiederholgenaue Verschraubung nach den Vorgaben von Konstruktion und Qualitätssicherung ermöglicht.

Technische Merkmale im Überblick

Zubehör und passende GEDORE-Produkte

Für ein durchgängiges, aufeinander abgestimmtes Drehmoment-System lässt sich die Aufsteckknarre DREMOMETER mit weiteren GEDORE Produkten aus dem TOMANRO-Sortiment kombinieren:

• GEDORE Drehmomentschlüssel DREMOMETER – Grundgerät für den kontrollierten Schraubenanzug mit Einfach- oder Doppelvierkant.
• GEDORE Drehmomentschlüssel DREMOMETER Z – Drehmomentschlüssel mit Schnellwechselsystem und Zapfenaufnahme für Aufsteckwerkzeuge (Maul, Ring, Knarre).
• GEDORE DREMOMETER T-FS – fest eingestellter Drehmomentschlüssel 1/4" für Serienverschraubungen, z. B. in der Modulmontage.
• GEDORE Einsteckwerkzeuge (Maul- und Ringschlüssel-Einsätze) für DREMOMETER Z – für Verschraubungen, bei denen keine Vierkant-Stecknüsse eingesetzt werden können.
• GEDORE Verlängerungen, Steckschlüssel-Einsätze und Gelenke – zur Anpassung an beengte Einbausituationen bei gleichzeitiger Einhaltung des Drehmoments.

So entsteht ein herstellerhomogenes System aus Drehmomentschlüssel, Aufsteckknarre und Einsteckwerkzeugen, das Messgenauigkeit, Ergonomie und Wirtschaftlichkeit in der Montage optimal kombiniert.
