Drehmomentschlüssel DREMOMETER Z

GEDORE Drehmomentschlüssel DREMOMETER Z

Der GEDORE DREMOMETER Z ist ein auslösender Drehmomentschlüssel für Aufsteckwerkzeuge mit Zapfenaufnahme und Kurzwegauslösung (hör- und spürbar), ausgelegt für kontrollierte Schraubverbindungen. Er wird mit Prüfzertifikat (gemäß Herstellerangaben) geliefert und ist für präzises Arbeiten in Montage, Service und Instandhaltung konzipiert.

Auslösende Mechanik: hör- und spürbare Kurzwegauslösung bei Erreichen des Sollwerts
Aufstecksystem: flexible Nutzung über Zapfenaufnahme für passende Aufsteckwerkzeuge
Präzision: Herstellerangabe +/- 3 % (modellabhängig)
Zertifiziert: Lieferung mit Prüfzertifikat (Herstellerangabe)
Robuste Bauweise: Gehäuse aus Aluminium (Herstellerangabe)
Praxisgerecht: geeignet für Montage, Service und Instandhaltung

5 Artikel → Drehmomentschlüssel DREMOMETER Z

Drehmomentschlüssel DREMOMETER Z

Produkt-Typ
Antriebsaufnahme-Ø
Messbereich
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Auslösende Mechanik: hör- und spürbare Kurzwegauslösung bei Erreichen des Sollwerts
Aufstecksystem: flexible Nutzung über Zapfenaufnahme für passende Aufsteckwerkzeuge
Präzision: Herstellerangabe +/- 3 % (modellabhängig)
Zertifiziert: Lieferung mit Prüfzertifikat (Herstellerangabe)
Robuste Bauweise: Gehäuse aus Aluminium (Herstellerangabe)
Praxisgerecht: geeignet für Montage, Service und Instandhaltung

Informationen: Drehmomentschlüssel DREMOMETER Z

Produktbeschreibung

Der GEDORE DREMOMETER Z ist ein Drehmomentschlüssel mit Schnellwechselsystem und Zapfenaufnahme für Aufsteckwerkzeuge (z. B. Maul, Ring, Umschaltknarre). Er ist für kontrollierte Schraubverbindungen ausgelegt und löst beim Erreichen des eingestellten Drehmoments hör- und spürbar aus (automatische Kurzwegauslösung).

Laut Herstellerangaben erreicht der DREMOMETER Z eine max. Abweichung von +/- 3 % und wird mit Zertifikat geliefert. Die Konstruktion ist als leicht und gleichzeitig robust beschrieben, da das Gehäuse aus einem Stück Aluminium gefertigt ist.

Einsatzbereiche

Ein Drehmomentschlüssel mit Aufsteckwerkzeugen wird typischerweise überall dort eingesetzt, wo Verschraubungen reproduzierbar und normgerecht angezogen werden müssen und unterschiedliche Werkzeugköpfe benötigt werden.

Instandhaltung und Service an Maschinen und Anlagen (kontrollierter Schraubanzug)
Montage in Werkstatt- und Produktionsumgebungen (wechselnde Schraubprofile mit Aufsteckköpfen)
Maschinenbau, Stahl-/Konstruktionsbau und technische Montage (hohe Drehmomente je nach Ausführung)
Qualitätssicherung und dokumentationspflichtige Verschraubungen (Zertifikat/Normbezug je nach Vorgabe)

Funktionsprinzip & Bedienlogik

Aufstecksystem: Nutzung über Zapfenaufnahme für passende Aufsteckwerkzeuge (z. B. Maul-/Ringaufsätze oder Umschaltknarren).
Auslösung: hör- und spürbare, automatische Kurzwegauslösung bei Erreichen des Sollwerts.
Betätigung: Drehmoment ist nur an der Griffmitte aufzubringen (Vorgabe für korrekte Werte).
Einsatzrichtung: Je nach verwendetem Aufsteckwerkzeug kann nach vorne (z. B. Aufsteckmaulschlüssel) oder zur Seite (z. B. Umschaltknarre/Steckschlüsseleinsatz) gearbeitet werden.

Unterschiede der Varianten

Für den DREMOMETER Z sind mehrere Ausführungen mit unterschiedlichen Messbereichen aufgeführt. Die Varianten unterscheiden sich damit in der abdeckbaren Drehmomentspanne und sind über eigene Typ-/Artikelnummern zuordenbar.

Variante (Bezeichnung)	Artikel-Nr.	Produkt-Typ	Messbereich (Nm)
DXZ	8464-01	Drehmoment Aufsteck	520-1000
DZ	8463-01	Drehmoment Aufsteck	140-620
AZ	8460-01	Drehmoment Aufsteck	8-40
BT	8461-01	Drehmoment Aufsteck	25-120
CZ	8462-01	Drehmoment Aufsteck	80-400

Technische Daten – GEDORE DREMOMETER Z (Varianten 8460-Z bis 8471-Z)

Variante	Artikel-Nr.	Code-Nr.	EAN	Drehmomentschlüssel-Typ	Drehmoment (min.) [Nm]	Drehmoment (max.) [Nm]	Drehmoment (min.) [Imperial]	Drehmoment (max.) [Imperial]	Präzision	Prüfzertifikat	Anzugsrichtung	Auslösemechanik	Antriebstyp/Antrieb	Festeinstellung	Skalentyp	Skaleneinteilung [Nm]	Skaleneinteilung [Imperial]	Material	Sicherung	Compliance	Gewicht [kg]	Lieferumfang	Hinweis (falls angegeben)
DREMOMETER AZ 16Z	8460-01	7703610	4002805846018	AZ	8	40	70 lbf·in	350 lbf·in	+/- 3 %	DIN EN ISO 6789-2:2017	Links und Rechts	Kurzwegauslösung	Antriebszapfen	Nein	Dual	5 Nm	50 lbf·in	Aluminiumlegierung	Stiftsicherung	konform	1.38	Inhalt (Anzahl Stück): 1	—
DREMOMETER BZ 16Z	8461-01	7704260	—	BZ	25	120	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	Keine weiteren technischen Angaben zuverlässig abrufbar.
DREMOMETER CZ 16Z	8462-01	7704340	—	CZ	80	400	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	Keine weiteren technischen Angaben zuverlässig abrufbar.
DREMOMETER DZ 22Z	8463-10	7703020	4002805846315	DZ	140	620	100 lbf·ft	450 lbf·ft	+/- 3 %	DIN EN ISO 6789-2:2017	Links und Rechts	Kurzwegauslösung	Antriebszapfen	Nein	Dual	10 Nm	10 lbf·ft	Aluminiumlegierung	Stiftsicherung	konform	3.5	Inhalt (Anzahl Stück): 1	—
DREMOMETER DXZ 28Z	8471-01	1251341	4002805919903	DXZ	520	1000	380 lbf·ft	730 lbf·ft	+/- 3 %	DIN EN ISO 6789-2:2017	Links und Rechts	Kurzwegauslösung	Antriebszapfen	Nein	Dual	10 Nm	10 lbf·ft	Aluminiumlegierung	Stiftsicherung	konform	4.25	Stückliste (Text): mit ALU-Verlängerungsrohr; Inhalt (Anzahl Stück): 1	DXZ: Betätigung mit Verlängerungsrohr (Kalibrier-/Justagehinweis laut Produktbeschreibung).

Sicherheitsaspekte & Normen

Für den GEDORE DREMOMETER Z wird ein Zertifikat nach DIN EN ISO 6789:2017 Teil 2 genannt. Zusätzlich wird ein klassifiziertes Werkszertifikat nach DIN EN ISO 6789:2003 (Typ II, Klasse A) beschrieben, kalibriert auf eine zulässige Abweichung von +/- 3 %.

Normbezug: DIN EN ISO 6789 beschreibt Anforderungen an die Prüfung/Klassifizierung von Drehmomentschlüsseln (hier: Zertifikat/klassifiziertes Werkszertifikat gemäß Angabe).
Bedien-Sicherheit: Betätigung nur an der Griffmitte; es wird ausdrücklich darauf hingewiesen, kein Verlängerungsrohr zu benutzen, da dies zu Werteverschiebungen führen kann.
Aufsteckwerkzeuge: Bei Sonderaufsteckwerkzeugen ist das Stichmaß zu beachten; bei nicht einheitlichem Stichmaß kann es laut Hinweis ebenfalls zu Wertverschiebungen kommen.
Zubehör-Sicherheit: Hinweis, nur GEDORE Original Zubehör zu verwenden.
Rückführbarkeit: Zertifikat wird als rückführbar über ein firmeneigenes DAkkS-Labor auf das Nationale Normal beschrieben.

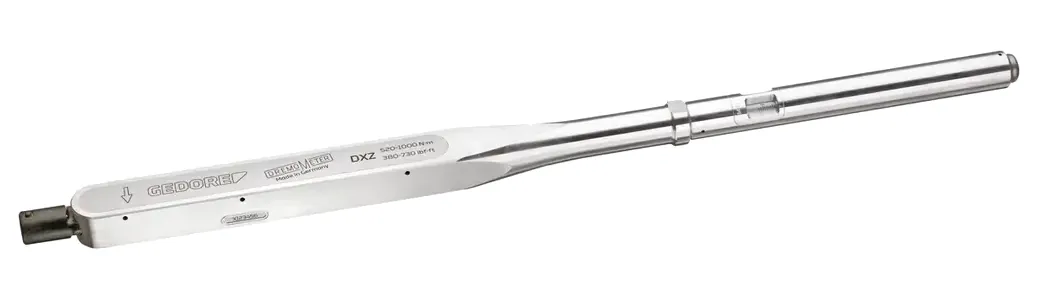

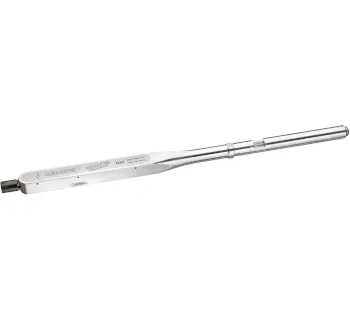

Bild (TOMANRO)

Produktabbildung zur schnellen Identifikation der Bauform mit Zapfenaufnahme und Schnellwechselsystem.

Konstruktive Merkmale

Gehäuse: aus einem Stück Aluminium gefertigt (leicht und robust beschrieben)
Werkzeugaufnahme: großer Querschnitt der Zapfenaufnahme zur Übertragung hoher Drehmomente
Mechanik: geringer Verschleiß durch Kräftereduzierung der Hebelmechanik
Hebelkette: geschmiedete Hebelkette aus gruppeneigener Qualitäts-Schmiede
Präzision: als hoch beschrieben, auch bei starkem Dauergebrauch
Lebensdauer: lange Lebensdauer und hohe Standzeiten (laut Angabe)
Einstellung: Verstellknopf am Griffende (formschön, unverlierbar beschrieben)

Passende Artikel/Zubehör (praxisrelevant)

Für den Einsatz des DREMOMETER Z werden passende Aufsteckwerkzeuge benötigt. Je nach Anwendung können zusätzlich Aufsteckknarren oder spezielle Aufsätze sinnvoll sein, um unterschiedliche Schraubprofile sicher zu erreichen.

Aufsteckmaulschlüssel (für definierte Schlüsselweiten mit Maulprofil)
Aufsteckknarre (für Arbeiten mit Steckschlüsseleinsätzen je nach Ausführung)
DREMOMETER Z A+S (separat geführte Ausführung/Typenseite innerhalb derselben Produktfamilie)
