Drehmomentschrauber TSP SLIPPER 1/4 Zoll

GEDORE Drehmomentschrauber TSP SLIPPER 1/4 Zoll

Der GEDORE Drehmomentschrauber TSP SLIPPER 1/4 Zoll ist ein fest voreinstellbarer Drehmomentschrauber mit automatischer Auslösung und Durchrutschfunktion für einen reproduzierbaren, überziehsicheren Schraubenanzug.

Überziehsicher: Durchrutschfunktion verhindert Überziehen.
Reproduzierbar: automatische Auslösung mit spür-/hörbarem KLICK.
Messbereich: 1-5 Nm (Modell 761-05).
Feine Einstellung: 0.1 Nm Skalenteinteilung.
1/4 Zoll Antrieb: Qualitätsstahl-Vierkant mit Kugelsicherung.
Normkonform: DIN EN ISO 6789, rückführbar auf Nationale Normale.
Für Dauereinsatz: robuste, korrosionsfeste Ausführung mit Gummigriff.
Auslösegenauigkeit: angegeben mit ±6 % (modellbezogen).
EPA-konform: für ESD-sensible Anwendungen (modellbezogen).

8 Artikel → Drehmomentschrauber TSP SLIPPER 1/4 Zoll

Drehmomentschrauber TSP SLIPPER 1/4 Zoll

Produktart
Antriebsvierkant
Messbereich
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Überziehsicher: Durchrutschfunktion verhindert Überziehen.
Reproduzierbar: automatische Auslösung mit spür-/hörbarem KLICK.
Messbereich: 1-5 Nm (Modell 761-05).
Feine Einstellung: 0.1 Nm Skalenteinteilung.
1/4 Zoll Antrieb: Qualitätsstahl-Vierkant mit Kugelsicherung.
Normkonform: DIN EN ISO 6789, rückführbar auf Nationale Normale.
Für Dauereinsatz: robuste, korrosionsfeste Ausführung mit Gummigriff.
Auslösegenauigkeit: angegeben mit ±6 % (modellbezogen).
EPA-konform: für ESD-sensible Anwendungen (modellbezogen).

Informationen: Drehmomentschrauber TSP SLIPPER 1/4 Zoll

Der GEDORE Drehmomentschrauber TSP SLIPPER ist ein fest voreinstellbarer Knarren-Drehmomentschlüssel für den kontrollierten Schraubenanzug an besonders kleinen Schraubverbindungen. Durch automatische Auslösung mit Durchrutschfunktion wird ein reproduzierbarer Anzug erreicht – ein Überziehen der Schraubverbindung ist dabei konstruktiv verhindert.

Die integrierte Knarrenfunktion unterstützt den kontrollierten Rechtsanzug; beim Erreichen des eingestellten Drehmoments ist die Auslösung deutlich spürbar und hörbar (KLICK), anschließend stellt der Mechanismus automatisch in die Ausgangsposition zurück. Der Knarrenvierkant besteht aus Qualitätsstahl und ist mit Kugelsicherung ausgeführt; die robuste, korrosionsfeste Bauweise und der abrutschsichere Gummigriff sind auf den Dauerbetrieb ausgelegt.

Lieferumfang

Drehmomentschlüssel Typ TSP SLIPPER
Einstellwerkzeug, um den festeingestellten Wert zu verändern
Prüfzertifikat nach DIN EN ISO 6789
Lieferung in stabiler Kartonage

Gedore Drehmomentschrauber TSP SLIPPER 1/4 Zoll

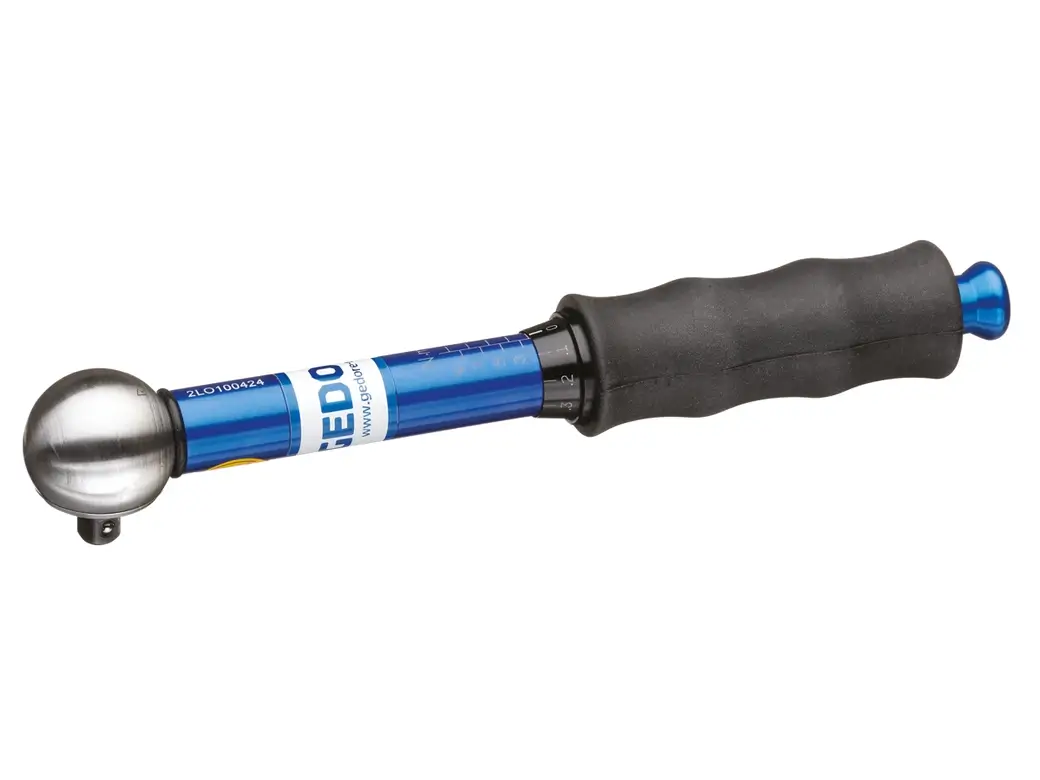

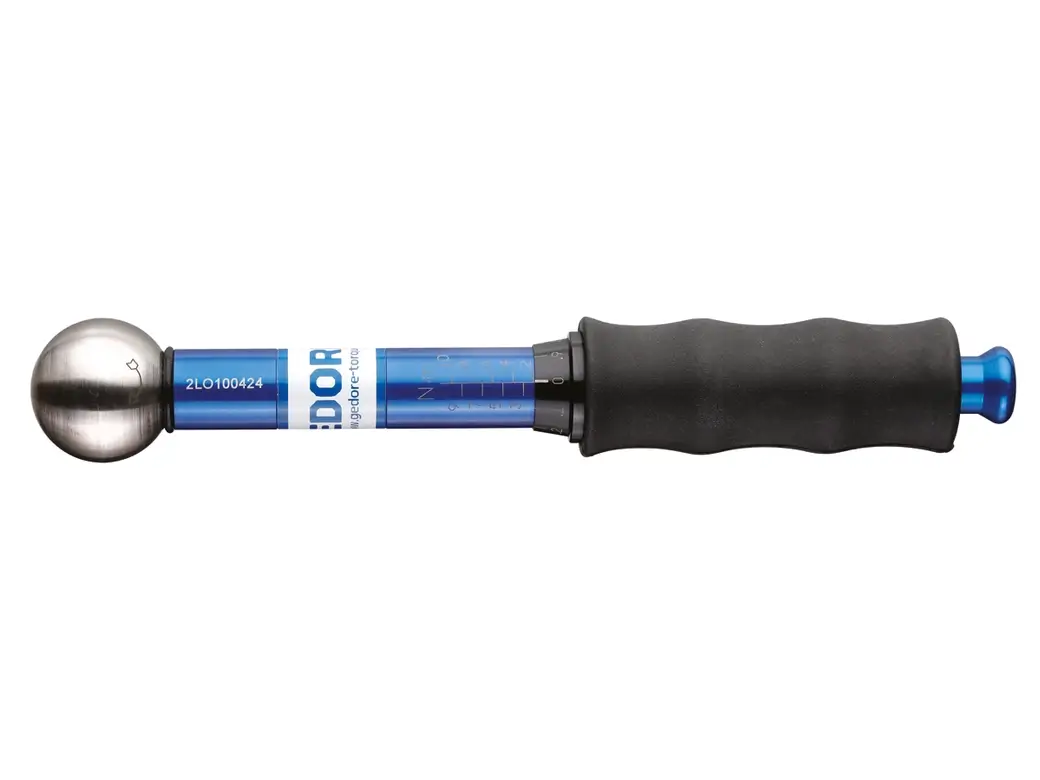

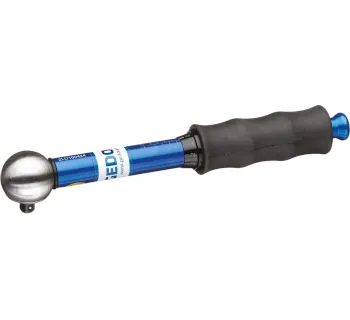

Produktbild

GEDORE Drehmomentschrauber TSP SLIPPER 1/4 Zoll (Beispielabbildung)

Beispielabbildung zur Bauform mit Knarrenvierkant und Gummigriff.

Einsatzbereiche

Kontrollierter Schraubenanzug im jeweiligen Messbereich (modellabhängig).
Serien- bzw. Fließbandmontage mit gleichbleibenden Anzugsmomenten.
Extremer Dauereinsatz bei wiederkehrenden Verschraubungen.

Unterschiede der Varianten

Die gefundenen Varianten unterscheiden sich vor allem durch den Messbereich (Drehmomentbereich) und den Antriebsvierkant. Weitere Unterschiede wurden in den vorliegenden Quellen nicht eindeutig beschrieben.

1/4 Zoll: Varianten für kleine Drehmomente (z. B. 1-5 Nm, 2-10 Nm, 5-25 Nm).
3/8 Zoll und 1/2 Zoll: weitere Ausführungen der Reihe mit größeren Messbereichen (siehe Typenübersicht).

Sicherheitsaspekte & Normen

Durchrutschfunktion / automatische Auslösung: verhindert ein Überziehen und unterstützt einen sicheren, kontrollierten Anzug.
Auslösegenauigkeit: für das Modell 761-05 ist eine Auslösegenauigkeit von ±6 % (vom eingestellten Wert) angegeben.
DIN EN ISO 6789: Ausführung nach dieser Norm, rückführbar auf Nationale Normale (modellbezogene Angabe aus der Produktquelle).
EPA-konform: für den Gebrauch in elektrostatisch sensiblen Anwendungen (modellbezogene Angabe aus der Produktquelle).

Technische Daten

Nachfolgende Daten sind für das Modell 761-05 dokumentiert.

Merkmal	Angabe
Produkt	GEDORE Drehmomentschrauber TSP SLIPPER 1/4 Zoll (Modell 761-05)
Produktart	Drehm. Einfachvierkant
Antriebsvierkant	1/4 Zoll (mit Kugelsicherung)
Messbereich (Greifbereich)	1-5 Nm
Skalenteinteilung	0.1 Nm
Gewicht	ca. 0.190 kg
EAN/GTIN	4002805918319
Artikel-Nr. (TOMANRO)	GED1196650

Typenübersicht

Auswahl der auf der Katalogseite aufgeführten Typen der Reihe TSP SLIPPER.

Typ / Code	Produktart	Antriebsvierkant	Messbereich (Greifbereich)
762-05	Drehm. Einfachvierkant	1/4 Zoll	1-5 Nm
762-10	Drehm. Einfachvierkant	1/4 Zoll	2-10 Nm
761-05	Drehm. Einfachvierkant	1/4 Zoll	1-5 Nm
761-10	Drehm. Einfachvierkant	1/4 Zoll	2-10 Nm
759-00	Drehm. Einfachvierkant	1/4 Zoll	5-25 Nm
759-01	Drehm. Einfachvierkant	3/8 Zoll	5-25 Nm
759-02	Drehm. Einfachvierkant	3/8 Zoll	15-55 Nm
759-03	Drehm. Einfachvierkant	1/2 Zoll	15-55 Nm

Anwendungshinweise

Für den kontrollierten Rechtsanzug nutzen; zum Lösen wird der Schrauber in den Linksgang geschaltet.
Beim Erreichen des eingestellten Drehmoments löst der Mechanismus deutlich spürbar und hörbar aus; danach den Anzug beenden, um das definierte Anzugsmoment einzuhalten.
Die Festeinstellung kann im Werk oder eigenhändig auf geeigneten Prüfgeräten vorgenommen werden.

Passende Artikel/Zubehör

GEDORE Zubehör 1/4 Zoll wie Adapter-Sätze, Vergrößerungsstücke, Verbindungsvierkante und Steckleisten.
Einsätze 1/4 Zoll für den Einsatz am 1/4 Zoll Vierkantantrieb.
Drehmomentschrauber (Sortimentsübersicht) zur Auswahl weiterer Bauarten und Messbereiche.
