GEDORE Drehmomentschlüssel DREMOMETER Z A+S

Der GEDORE DREMOMETER Z A+S ist ein auslösender Drehmomentschlüssel mit Zapfenaufnahme für Aufsteckwerkzeuge (z. B. Maul, Ring, Umschaltknarre) und wurde für den kontrollierten Schraubenanzug in industriellen Anwendungen konzipiert. Die Auslösung erfolgt als hör- und spürbare, automatische Kurzwegauslösung, sobald der eingestellte Sollwert erreicht ist.

Die Ausführung A+S steht für Arretierung und Sicherung und zielt auf erhöhte Prozesssicherheit ab: Ein versehentliches oder manipuliertes Verstellen während des Prozesses ist laut Beschreibung ausgeschlossen. Der DREMOMETER Z A+S ist als festeingestellter DREMOMETER für die Serienfertigung vorgesehen – überall dort, wo stets derselbe Wert angezogen werden muss.

Für die Produktfamilie wird eine max. Abweichung von +/- 3 % genannt sowie ein Zertifikat nach DIN EN ISO 6789:2017 Teil 2. Zusätzlich wird eine Klassifizierung nach DIN EN ISO 6789:2003 (Typ II, Klasse A) mit rückführbarem Werkszertifikat beschrieben.

Einsatzbereiche

Der DREMOMETER Z A+S wird laut Beschreibung für den kontrollierten Schraubenanzug in fast allen industriellen Fertigungsbereichen eingesetzt und deckt (modell-/baureihenbezogen) einen Bereich von 6-3000 Nm ab. Durch die Zapfenaufnahme ist er praxistauglich, wenn unterschiedliche Schraubstellen über wechselnde Aufsteckwerkzeuge bedient werden sollen.

• Serienfertigung: wiederkehrende Verschraubungen mit festem Drehmomentwert und erhöhter Prozesssicherheit
• Maschinen- und Anlagenbau: kontrollierter Schraubanzug bei montagekritischen Verbindungen
• Instandhaltung und Service: reproduzierbare Anzugswerte bei Wartungs- und Austauschprozessen
• Qualitätssicherung: Anwendungen mit dokumentationsnahen Anforderungen über Zertifikat und Normbezug

Unterschiede der Varianten

Für den DREMOMETER Z A+S sind 5 Artikel gelistet. Die Varianten unterscheiden sich über Messbereich sowie die jeweilige Antriebsaufnahme-Ø (z. B. 16Z, 22Z, 28Z).

Technische Merkmale

• System: Zapfenaufnahme für Aufsteckwerkzeuge (Maul, Ring, Umschaltknarre)
• Auslösung: hör- und spürbare, automatische Kurzwegauslösung
• Genauigkeit: max. Abweichung +/- 3 % (laut Angabe)
• Skala: Doppel-Skala mit entsprechender Skalenteilung
• A+S: Arretierung und Sicherung gegen versehentliches/manipuliertes Verstellen
• Einstellung: Festeinstellung für die Serienfertigung; bei werksseitiger Festeinstellung ist ein Nm-Wert bei Bestellung anzugeben
• Zertifikat: rückführbares Zertifikat nach DIN EN ISO 6789 (über DAkkS-Labor)

Sicherheitsaspekte & Normen

Für den DREMOMETER Z A+S werden ein Zertifikat nach DIN EN ISO 6789:2017 Teil 2 sowie eine Klassifizierung nach DIN EN ISO 6789:2003 (Typ II, Klasse A) genannt. Im Einsatz unterstützt dies die Nachvollziehbarkeit und Prozesssicherheit bei drehmomentkritischen Schraubverbindungen (sofern die Vorgaben des Anwenders/Prozesses eine entsprechende Norm-/Zertifikatsbasis verlangen).

• A+S Prozessschutz: Durch Arretierung und Sicherung ist ein versehentliches oder manipuliertes Verstellen während des Prozesses ausgeschlossen.
• Bedienhinweis: Betätigung nur an der Griffmitte – Voraussetzung für korrekte Drehmomentübertragung.
• Aufsteckwerkzeuge: Bei Sonderaufsteckwerkzeugen ist das Stichmaß zu beachten (laut Angabe).

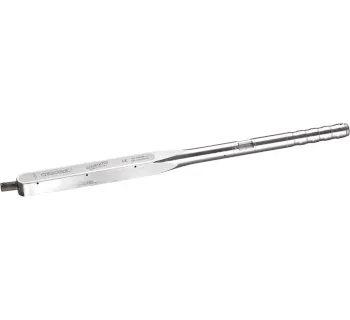

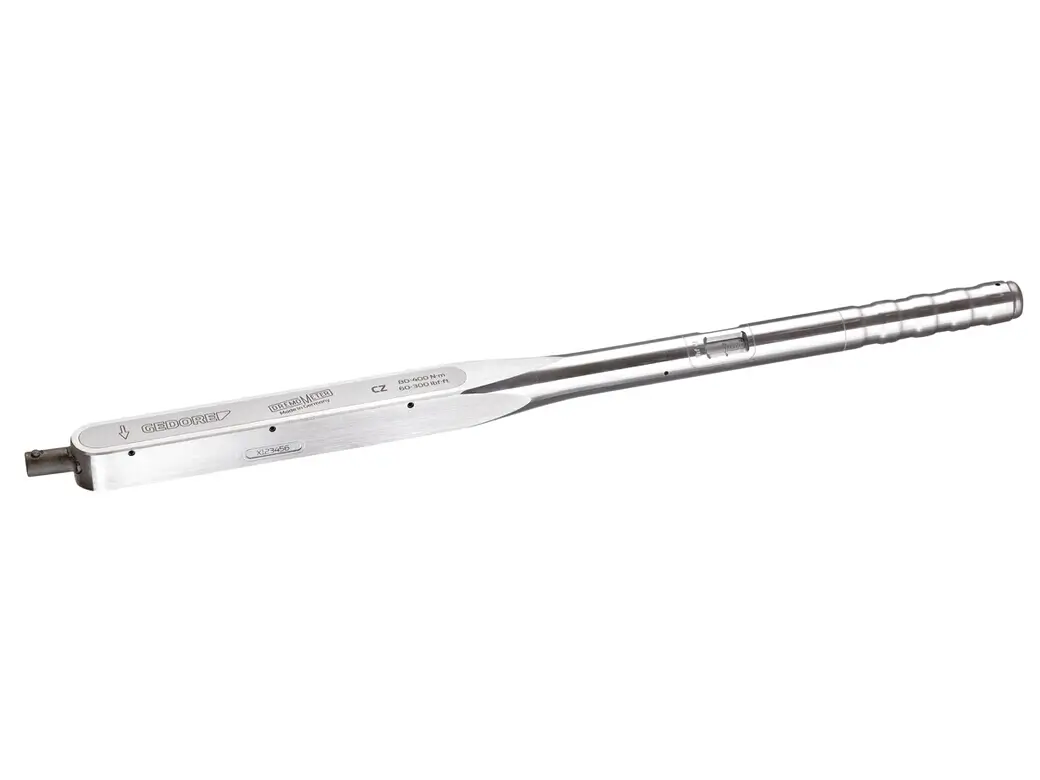

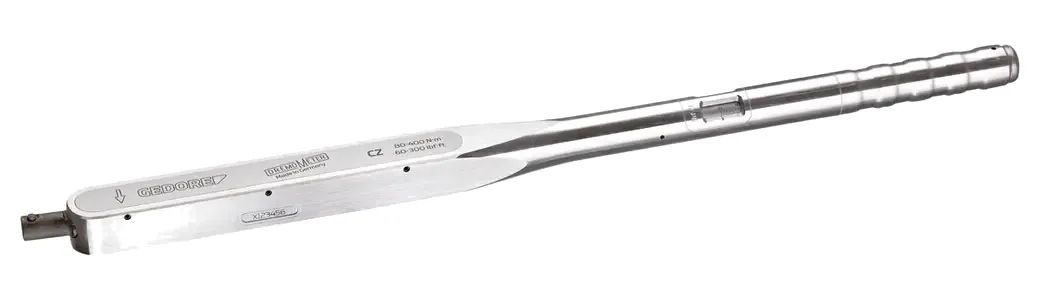

Bild (TOMANRO)

Produktabbildung zur schnellen Identifikation der Bauform mit Zapfenaufnahme und Auslösemechanik.

Montagehinweise (belegt)

• Werkzeugwahl: Passendes Aufsteckwerkzeug (Maul/Ring/Umschaltknarre) für die Schraubstelle auswählen und korrekt auf der Zapfenaufnahme ansetzen.
• Betätigung: Drehmoment nur an der Griffmitte einleiten, um den vorgegebenen Prozesswert nicht zu verfälschen.
• Sondervorsätze: Bei Sonderaufsteckwerkzeugen Stichmaß berücksichtigen, um Anwendungsabweichungen zu vermeiden.

Passende Artikel/Zubehör

Der DREMOMETER Z A+S ist für den Einsatz mit Aufsteckwerkzeugen ausgelegt. Praxisrelevantes Zubehör sind daher passende Aufsteckmaulschlüssel, Aufsteckringschlüssel sowie Aufsteckknarren im entsprechenden System.

• GEDORE Aufsteckmaulschlüssel 28 Z (Maul-Aufsätze für das Aufstecksystem)
• GEDORE Aufsteckringschlüssel 28 Z (Ring-Aufsätze für das Aufstecksystem)
• GEDORE Aufsteckknarre Dremometer (Knarren-Aufsatz für Steckschlüsseleinsätze, systemabhängig)
• GEDORE Drehmomentschlüssel DREMOMETER Z (Verwandte Produktfamilie im Aufstecksystem)
• GEDORE Zubehör Drehmomentschlüssel (System- und Zubehörübersicht)
