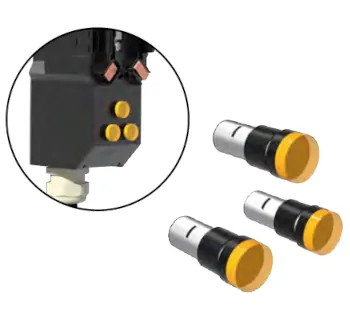

Wampfler Phasenkontroll-LEDs (Option)

Die Phasenkontroll-LEDs (Option) von Conductix-Wampfler sind ein LED-Einbausatz für die Endeinspeisung des Kastenschleifleitungssystems Xline. Der Nachrüstsatz dient zur Visualisierung der Phasenspannungen und zeigt an, welche Pole der Endeinspeisung unter Spannung stehen.

In der Praxis unterstützt diese Option vor allem bei Montage, Inbetriebnahme, Wartung und Sichtkontrolle von Xline-Anlagen im Kranbereich. Die LEDs werden anstelle der Blinddeckel in die Endeinspeisung montiert und ergänzen das System um eine gut erkennbare optische Zustandsanzeige.

Das Zubehör ist für Anwendungen gedacht, in denen der Zustand der Phasen direkt an der Einspeisung schneller erfassbar sein soll. Typische Einsatzbereiche sind Hallen-Brückenkrane, Werkstattkrane, Montagekrane und vergleichbare industrielle Anlagen mit bewegten elektrischen Verbrauchern im Innenbereich oder im witterungsgeschützten Außenbereich.

Produktbeschreibung

Die Phasenkontroll-LEDs sind ein optionales Upgrade für die Endeinspeisung der Xline. Sie visualisieren die anliegenden Phasenspannungen direkt am Einspeisepunkt und erleichtern dadurch die schnelle optische Kontrolle des Einspeisezustands, ohne dass die Funktion des Schleifleitungssystems selbst verändert wird.

Besonders im industriellen Alltag ist das sinnvoll, wenn Zustände bei Serviceeinsätzen, Fehlersuche oder wiederkehrenden Prüfungen rasch erkennbar sein sollen. Die LEDs sitzen gut sichtbar an der Endeinspeisung und ergänzen die vorhandene Energieeinspeisung um eine leicht erfassbare optische Anzeige.

Da das Xline-System für lineare Krananwendungen im Standardkranbereich ausgelegt ist, passt die Option besonders zu Anlagen, bei denen eine strukturierte Inbetriebnahme und eine übersichtliche Wartungssituation gefragt sind. Die Anzeige hilft dabei, Spannungszustände schneller einzuordnen und Serviceabläufe nachvollziehbarer zu gestalten.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsumgebungen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Industrieanlagen mit bewegten Verbrauchern und zentraler Einspeisung
• Innenbereiche sowie witterungsgeschützte Außenbereiche innerhalb der Systemgrenzen

Technische Beschreibung

Die Phasenkontroll-LEDs (Option) sind ein Nachrüstsatz für die Endeinspeisung. Der Satz besteht aus 3 LEDs und wird zur Kontrolle der Phasen verwendet. Zusätzlich ist das benötigte Verdrahtungsmaterial enthalten.

Technisch handelt es sich um einen LED-Einbausatz, der in die vorhandene Endeinspeisung integriert wird. Die LEDs werden anstelle der Blinddeckel eingesetzt und über die zugehörige Verdrahtung mit der Einspeisung verbunden.

Technische Daten

Lieferumfang

Der Lieferumfang ist für diese Option eindeutig beschrieben und umfasst 3 LEDs sowie das benötigte Verdrahtungsmaterial bzw. vorkonfektionierte Anschlussleitungen.

Montagehinweise

Die Phasenkontroll-LEDs werden in die Endeinspeisung eingebaut. Dafür werden die vorhandenen Blinddeckel entfernt und die LEDs in das Gehäuse eingesetzt. Anschließend werden die Anschlusskomponenten montiert und die Leitungen entsprechend dem vorgesehenen Schaltbild angeschlossen.

Für den Einbau sind insbesondere Abisolierzange und Crimpzange vorgesehen. Da die LEDs in ein elektrisches Betriebsmittel integriert werden, darf die Montage nur im spannungsfreien Zustand und durch qualifiziertes Fachpersonal erfolgen.

• Blinddeckel an der Endeinspeisung entfernen
• 3 LEDs in das Gehäuse der Endeinspeisung einsetzen
• Steckerlaschen und Anschlüsse lagegerecht montieren
• Verdrahtung entsprechend dem vorgesehenen Schaltbild ausführen
• Deckel nach dem Anschluss wieder ordnungsgemäß montieren

Wichtig im Service ist außerdem: Bei einer Isolationsmessung des Systems muss das Upgrade-Set Phasenkontroll-LEDs dafür abgesteckt sein. Das ist für die normgerechte Prüfung und eine eindeutige Messsituation relevant.

Sicherheitsaspekte und Normen

Die Phasenkontroll-LEDs sind ein Zubehörteil innerhalb eines elektrischen Energiezuführungssystems und müssen daher immer im Zusammenhang mit der Xline-Endeinspeisung und der Gesamtanlage betrachtet werden. Für Montage, Prüfung und Betrieb gelten die allgemeinen Sicherheitsanforderungen des Systems.

• DIN VDE 0105-100 / EN 50110-1: relevant für das sichere Freischalten und Arbeiten an elektrischen Anlagen
• EN 60204-1: relevant für die Isolationswiderstandsprüfung der elektrischen Ausrüstung
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen im Anwendungskontext der Xline
• IP2X: das Xline-System ist für Bereiche vorgesehen, in denen diese Schutzart ausreichend ist

Für den praktischen Einsatz bedeutet das: Die LEDs sind eine Anzeigehilfe, ersetzen aber keine elektrische Prüfung, keine Spannungsfreischaltung und keine fachgerechte Inbetriebnahme. Vor allen Arbeiten an der Endeinspeisung sind die 5 Sicherheitsregeln einzuhalten.

Wichtige Einsatzgrenzen

Da die Phasenkontroll-LEDs Bestandteil des Xline-Systems sind, gelten auch die Einsatzgrenzen der zugehörigen Schleifleitung. Dazu gehören insbesondere der Einsatz im Innenbereich oder im witterungsgeschützten Außenbereich, die horizontale Einbaulage des Systems sowie die Verwendung außerhalb des Handbereichs und außerhalb öffentlich zugänglicher Bereiche.

• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung vorgesehen
• Nicht für Umgebungen mit unzulässiger Staub-, Feuchte- oder Kondensatbelastung des Systems vorgesehen
• Nicht als Ersatz für elektrische Mess- und Prüfvorgänge verwenden

Praxisvorteile

• Optische Kontrolle der Phasenspannungen direkt an der Endeinspeisung
• Saubere Nachrüstung als systemgerechte Xline-Option
• 3-LED-Ausführung für gut sichtbare Zustandsanzeige
• Montage anstelle der Blinddeckel ohne improvisierte Zusatzlösung
• Hilfreich bei Inbetriebnahme, Service und Wartung
• Vorkonfektionierte Anschlussleitungen bzw. Verdrahtungsmaterial im Set
