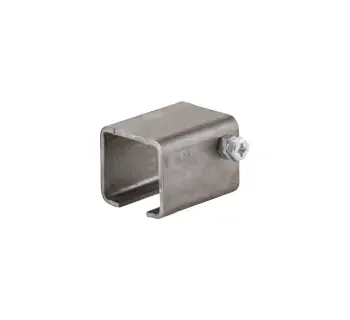

Wampfler Schienenhalter, blank

Der Schienenhalter, blank von Conductix-Wampfler ist ein optionales Befestigungsbauteil für das Kastenschleifleitungssystem Xline und dient der sicheren Aufnahme der Schleifleitung an der kundenseitigen Tragkonstruktion. Die blanke Ausführung ist für Anwendungen gedacht, bei denen eine passende Anschweißlösung benötigt wird, um die Xline-Schleifleitung an die konkrete Montagesituation der Anlage anzupassen.

Im Xline-System übernehmen Schienenhalter eine zentrale mechanische Funktion, weil sie die Schleifleitung entlang des Fahrwegs führen und an der vorgesehenen Haltekonstruktion befestigen. Gerade bei Hallenkranen, Werkstattkranen, Montagekranen und vergleichbaren linearen Energiezuführungen ist eine saubere und normgerechte Befestigung wichtig, damit die Schleifleitung fluchtend montiert werden kann und die vorgesehenen Toleranzen im Betrieb eingehalten werden.

Die blanke Ausführung eignet sich besonders für Anlagenbauer und Instandhalter, die eine schweißtechnische Befestigung der Halterung an der vorhandenen Konstruktion vorsehen. Dadurch lässt sich die mechanische Integration der Xline-Schleifleitung an individuelle Stahlbau- oder Trägerkonstruktionen anpassen, ohne auf ungeeignete Befestigungslösungen ausweichen zu müssen.

Produktbeschreibung

Der Schienenhalter, blank für die Xline ist für die Aufnahme der Schleifleitung vorgesehen und gehört zu den mechanischen Schnittstellen des Systems. Er sorgt dafür, dass die Schleifleitung sicher an der vorgesehenen Haltekonstruktion befestigt werden kann und entlang des Fahrwegs in der richtigen Lage geführt wird.

Im Gegensatz zu standardmäßig mitgelieferten Schienenhaltern in den Streckenmodulen ist diese Ausführung als optionales Einzelbauteil interessant, wenn die vorhandene Tragkonstruktion eine spezielle Befestigungsart erfordert oder wenn zusätzliche Haltepunkte außerhalb der Standardkonfiguration benötigt werden. Die Bezeichnung blank weist auf eine Ausführung hin, die für den Einsatz als Anschweißlösung vorgesehen ist.

In der Praxis ist das besonders relevant, wenn die Xline-Schleifleitung an kundenspezifischen Stahlträgern, Fahrbahnprofilen oder anderen tragenden Konstruktionen befestigt werden soll. Eine definierte Befestigung über den passenden Schienenhalter ist wichtig, weil die Schleifleitung nur dann ihre Funktion dauerhaft zuverlässig erfüllen kann, wenn die Montageabstände, die Einbaulage und die mechanische Führung stimmen.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Industrieanlagen mit geradem Fahrweg und kundenseitiger Tragkonstruktion
• Innenbereiche sowie witterungsgeschützte Außenbereiche innerhalb der Xline-Systemgrenzen

Technische Beschreibung

Der Schienenhalter ist zur Aufnahme der Schleifleitung vorgesehen und bildet die mechanische Verbindung zwischen Schleifleitung und Haltekonstruktion. Im Xline-System werden Schienenhalter beispielsweise an Spannarmen oder an anderen geeigneten kundenseitigen Halterungen befestigt.

Für die Standard-Schienenhalter des Systems ist beschrieben, dass sie mit Sechskantmutter und Vierkantmutter geliefert werden. Diese Funktionslogik ist auch für die Einordnung des Schienenhalters innerhalb des Xline-Systems relevant, weil der Halter grundsätzlich dafür ausgelegt ist, die Schleifleitung sicher aufzunehmen und an der Montagekonstruktion zu befestigen.

Technische Daten

Montagehinweise

Für die Xline-Schleifleitung gilt grundsätzlich, dass die Installation fluchtend mit der Kranbahn erfolgen muss und die Höhen- und Seitentoleranz der Schleifleitung +/-5 mm nicht überschreiten darf. Der Schienenhalter ist dabei ein wesentliches Befestigungsbauteil, weil er die korrekte Lage der Schleifleitung an der Haltekonstruktion sicherstellen muss.

Die Montageabstände der Schienenhalter sind im Xline-System klar vorgegeben. Der nominale Schienenhalterabstand beträgt 2000 mm. Zu Verbindungsstellen, Endkappen und Einspeisungen ohne Fixpunkt sind die beschriebenen Mindest- und Maximalabstände einzuhalten, damit die Ausdehnung der Schleifleitung nicht behindert wird.

• Schleifleitung immer fluchtend zur Kranbahn montieren
• Höhen- und Seitentoleranz der Schleifleitung einhalten
• Schienenhalterabstände gemäß Systemvorgaben berücksichtigen
• PE-Markierung der Schleifleitung durchgehend auf derselben Seite halten
• Montage nur an geeigneter kundenseitiger Tragkonstruktion ausführen

Bei kundenspezifischen Anschweißlösungen ist besonders wichtig, dass die gewählte Befestigungsposition eine spannungsfreie, saubere und dauerhaft tragfähige Aufnahme des Schienenhalters ermöglicht. Unsachgemäße Montage oder eine fehlerhafte Ausrichtung können zu erhöhtem Verschleiß, Kontaktproblemen oder Funktionsstörungen des gesamten Schleifleitungssystems führen.

Sicherheitsaspekte und Normen

Der Schienenhalter, blank ist ein mechanisches Bauteil innerhalb eines elektrischen Energiezuführungssystems und muss deshalb immer im Zusammenhang mit der Gesamtanlage betrachtet werden. Seine sichere Funktion hängt wesentlich davon ab, dass Montage, Tragkonstruktion und Umgebungsbedingungen zum Xline-System passen.

• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutz durch Abstand in der Gesamtanlage
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und die Einbindung des Systems in Krananwendungen
• IP2X: das Xline-System ist für Einsatzbereiche vorgesehen, in denen diese Schutzart ausreichend ist

Im praktischen Einsatz bedeutet das: Der Schienenhalter muss so eingebunden werden, dass die Schleifleitung mechanisch sicher gehalten wird und keine Gefährdung durch herabfallende Bauteile, Fehlstellung oder Kollision entsteht. Montage und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen.

Wichtige Einsatzgrenzen

Der Schienenhalter wird im Umfeld des Xline-Kastenschleifleitungssystems eingesetzt. Deshalb gelten auch die systembedingten Einsatzgrenzen der Xline-Anlage, insbesondere die Verwendung im Innenbereich beziehungsweise im witterungsgeschützten Außenbereich, die horizontale Einbaulage der Schleifleitung und der Einsatz außerhalb des Handbereichs.

• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung oder stark staub- und feuchtebelastete Umgebungen des Systems vorgesehen
• Nicht bei ungeeigneten chemischen Umgebungsbedingungen ohne vorherige Prüfung einsetzen

Praxisvorteile

• Passender Schienenhalter für das Xline-System
• Blanke Ausführung für schweißtechnische Befestigungslösungen
• Wichtige mechanische Schnittstelle zur Tragkonstruktion
• Geeignet für kundenspezifische Montagekonzepte
• Unterstützt die sichere Führung der Schleifleitung entlang des Fahrwegs
• Als Einzelteil verfügbar für Zusatzbedarf oder spezielle Einbausituationen
