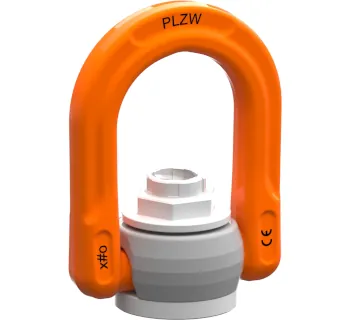

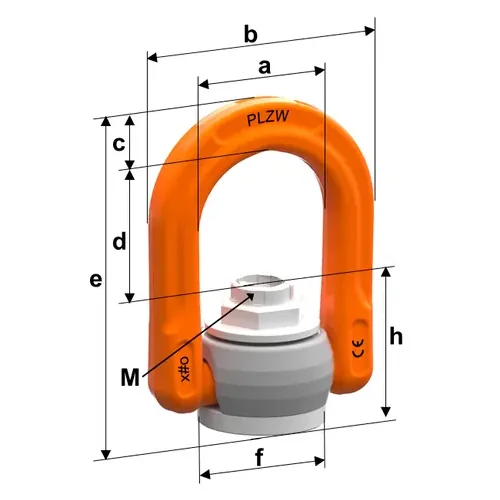

pewag Anschlagpunkt PLZW-DW DW15

Der PLZW-DW DW15 ist ein anschraubbarer Anschlagpunkt (pewag winner profilift zeta Ringmutter) für den sicheren Lastanschlag an Betonelementen und Stahlkonstruktionen. Der Anschlagpunkt wird auf einen Ankerstab mit Rollgewinde (Dywidag) montiert und bietet nach fachgerechter Montage eine definierte Lastaufnahme über einen klappbaren Lastring.

Im montierten Zustand ist der Anschlagpunkt 360° drehbar um den Ankerstab; der Lastring lässt sich 180° klappen und muss vor der Belastung in die zu erwartende Zugrichtung ausgerichtet werden. Für den Betrieb gelten die angegebenen Tragfähigkeiten, Reduktionsfaktoren und Montagevorgaben (inkl. Anzugsmoment).

Vorteile

• Spezialausführung für Beton- und Stahlkonstruktionen (Transport/Montage von Bauteilen).
• 360° drehbar um den Ankerstab; Lastring 180° klappbar für flexible Ausrichtung.
• Integrierter Klemmmechanismus zur Verringerung des unbeabsichtigten Lösens durch Vibrationen (fachgerechte Montage vorausgesetzt).
• Sicherheitsfaktor 2.5:1 (für hohe Zuverlässigkeit unter Last).
• Klare Vorgaben zu Zugrichtungen und Tragfähigkeiten inkl. Tabellen für typische Anschlagarten.

Einsatzbereiche

Der PLZW-DW DW15 wird eingesetzt, wenn Lasten an einem Bauteil über einen montierten Anschlagpunkt an einem Ankerstab sicher angeschlagen, bewegt und positioniert werden sollen.

• Betonfertigteilbau: Transport, Montage und Versetzen von Betonelementen mit definierten Ankerpunkten.
• Stahlbau: Handling und Montage von Stahlkonstruktionen und Baugruppen.
• Bau-/Montageeinsätze: Wiederkehrende Hebevorgänge mit festgelegter Anschlagposition und geführter Zugrichtung.
• Industrie & Instandhaltung: Positionieren von Bauteilen, bei denen der Anschlagpunkt am Bauteil verbleiben kann (anwendungsabhängig).

Optionen & Varianten

Für den PLZW-DW DW15 sind optionale Identifikations-/Kennzeichnungslösungen verfügbar (produkt- bzw. ausstattungsabhängig).

• Optional mit peTAG (NFC-Chip) zur Identifikation.
• Optional mit PIP (Farbkennzeichnung).

Technische Beschreibung

• Anschlagpunkt (Ringmutter) zur Montage auf Ankerstab mit Rollgewinde (Dywidag) – vorgesehen für Beton- und Stahlkonstruktionen.
• 360° drehbar um den Ankerstab; Lastring 180° klappbar (Ausrichtung vor Belastung erforderlich).
• Integrierter Klemmmechanismus zur Reduzierung des Lösens durch Vibrationen (zusätzlich korrektes Anzugsmoment einhalten).
• Seitliche Belastungsrichtung ist nur erlaubt, wenn der Ring ausgerichtet ist; bei nicht ausgerichtetem Ring besteht das Risiko einer plötzlichen Drehung.
• Einsatztemperatur dauerhaft -20 °C bis +200 °C; außerhalb davon gelten Reduktionsfaktoren.
• Stoßbelastungen: stärkere Stöße sind verboten; für mittlere Stöße gilt ein Reduktionsfaktor.
• Kennzeichnung u. a. mit Tragfähigkeit, Hersteller-/Loskennzeichen sowie CE-Kennzeichen auf Bauteilen (z. B. Mutter/Scheibe).

Sicherheitsaspekte & Normen

Der PLZW-DW DW15 ist als Anschlagpunkt nur durch geschulte Personen zu verwenden. Voraussetzung für die Inbetriebnahme ist, dass die Betriebsanleitung gelesen und verstanden wurde; Änderungen am Produkt ohne Freigabe sind unzulässig.

In der Herstellererklärung wird die Erfüllung grundlegender Sicherheits- und Gesundheitsschutzanforderungen der europäischen Union angegeben; angewandte Normen sind angelehnt an EN 1677-1 und EN ISO 12100.

• Nur in erlaubten Zugrichtungen einsetzen; seitliche Belastung nur bei ausgerichtetem Ring.
• Unsymmetrische Lasten nur unter festgelegten Bedingungen (z. B. < 80% der zulässigen Tragfähigkeit und begrenzte Winkelabweichungen); andernfalls nur 1 Strang als tragend ansetzen.
• Unter Last darf der Anschlagpunkt nicht gedreht werden; der Ring darf nicht dauerhaft unter Last hin- und hergeklappt werden.
• Keine Belastung des Rings/Bügels über Ecken/Kanten; keine Verwendung im Schnürgang.
• Besonders gefährdende Bedingungen (z. B. Offshore, kerntechnisch kontaminierte Bereiche) sind gesondert mit dem Hersteller zu klären.

Einsatzbeschränkungen

• Nicht für Bereiche mit stark korrosiven Einflüssen (z. B. Abwasser-/Chemikalienumgebung); keine Exposition gegenüber Säuren/Laugen oder deren Dämpfen.
• Keine Belastung, wenn der Lastring Kanten oder Oberflächen berührt.
• Zugrichtung darf nicht blockiert sein und muss im angegebenen Bereich liegen.
• Keine Verwendung durch Personen, die die Sprache der Betriebsanleitung nicht sicher verstehen.
• Keine Montage an Bauteilen ohne zugänglichen Festigkeitsnachweis bzw. ohne klare Vorgaben für den Anschlagpunkt.

Montagehinweise

Die Montage darf nur durch Personen erfolgen, die in der Handhabung von Anschlagpunkten unterwiesen sind. Verwenden Sie ausschließlich Originalteile und ziehen Sie den Anschlagpunkt mit dem vorgegebenen Anzugsmoment an.

• Anschraubfläche muss eben sein und mindestens den Durchmesser der Auflagefläche des Anschlagpunktes abdecken.
• Durchgangsbohrung/Ankerstab muss mittig und rechtwinkelig zur Auflagefläche sitzen; der Ankerstab muss ausreichend hoch sein, damit die Ringmutter vollständig aufgeschraubt werden kann und vollflächig aufliegt.
• Vor Montage Gewinde reinigen (Bolzen/Ankerstab und Anschlagpunkt) und auf Beschädigungen prüfen.
• Keine zusätzlichen Elemente (z. B. Beilagscheiben) zwischen Anschlagpunkt und Last unterlegen.
• Mit geeignetem Werkzeug auf 150 Nm anziehen; bei der Montage keine Verlängerung verwenden.
• Vor jedem Einsatz prüfen: Anschlagpunkt ist ganz eingeschraubt, Auflagefläche liegt vollständig an.
• Nach der Montage den Ring durch Bewegen in die erwartete Belastungsrichtung ausrichten, um Fehlbelastungen zu vermeiden.
• Ankerstäbe mit Rollgewinde haben nur geringe Selbsthemmung und können sich bei Vibrationen lösen: Anzugsmoment einhalten und Sitz vor jedem Hebevorgang kontrollieren.
• Maximale Lebensdauer bei bestimmungsgemäßer Verwendung: 20000 Lastwechsel (bei einem Hebevorgang können mehrere Lastwechsel auftreten).

Prüfung, Wartung & Ausscheidekriterien

Die Sicherheit hängt von der Wirksamkeit und Haltbarkeit der Ausrüstung ab. Führen Sie Prüfungen gemäß Herstellerangaben durch und nehmen Sie den Anschlagpunkt bei Unsicherheit sofort außer Betrieb.

• Mindestens einmal jährlich Prüfung durch sachkundige Person; bei häufigem Einsatz zusätzlich alle 2 Jahre eine Rissprüfung.
• Ausscheiden, wenn einwandfreies Drehen/Klappen des Rings nach der Montage nicht möglich ist.
• Ausscheiden bei Beschädigungen am Gewinde, unleserlicher Kennzeichnung, Verformung, Rissen/Kerben oder anderen sicherheitsrelevanten Mängeln.
• Nach dem Einsatz reinigen, trocknen und gemäß Lagerung schützen; Gewinde an der Last gegen Beschädigung/Verschmutzung schützen.

Passende Artikel/Zubehör

Für den praktischen Einsatz des PLZW-DW DW15 werden geeignete Anschlagmittel und Verbindungselemente benötigt, die zur Anschlagsituation und den zulässigen Zugrichtungen passen.

• Anschlagketten / Kettengehänge für robuste Lastaufnahme (Strangzahl und Neigungswinkel gemäß Tragfähigkeitstabelle auswählen).
• Schäkel als Verbindungselement zwischen Anschlagpunkt und Anschlagmittel (anwendungsabhängig).
• Weitere pewag Anschlagpunkte als Alternativen für andere Einbausituationen.
