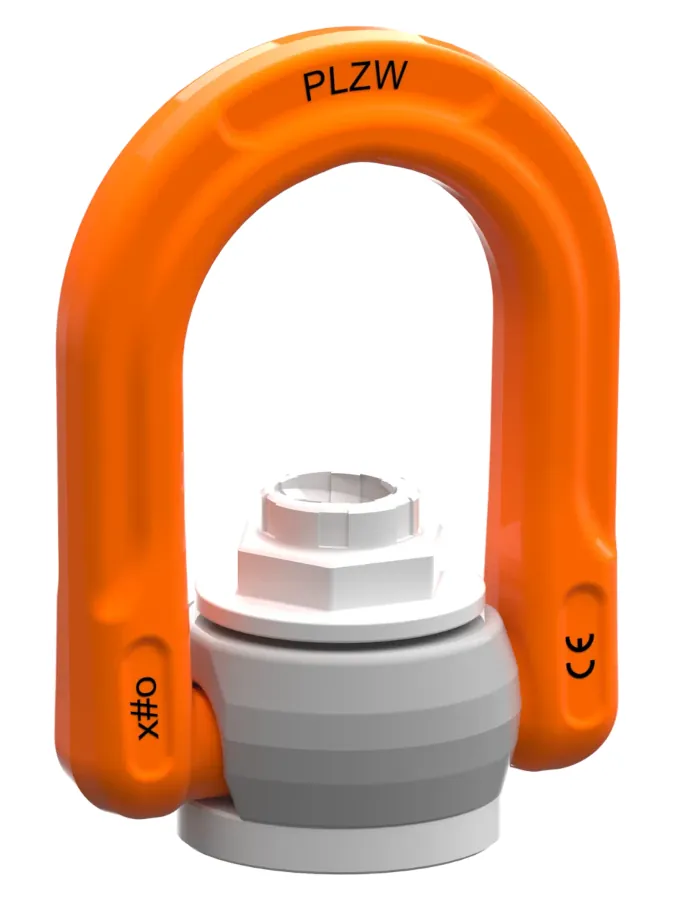

Abbildung kann abweichen vom Original
Anschlagpunkt PLZW-DW DW15 PLZW-DW 3,6T DW15
| max. Belastung | 3600 kg |
| Gewinde | DW15 mm |
| Gewindelänge | 50 mm |
| Anziehdrehmoment | 150 Nm |
| Gewicht ca. | 0.85 kg |
| Artikel-Nr.: | PEW4105216 |
Qualitätsmerkmale
- Kann direkt auf eine Ankerstange geschraubt werden
- Es können Standard-DW15-Ankerstangen verwendet werden
- Standard-Sechskant mit Schraubenschlüssel Größe 27
- Zusätzliche Bördelung am oberen Ende der Mutter (Kontermutter)
- Seriennummer erleichtert die Dokumentation
Beschreibung: pewag Anschlagpunkt PLZW-DW DW15 PLZW-DW 3,6T DW15
Belastungstabelle in t
| Anschlagart |  |
 |
 |
 |
 |
|
 |
|
 |
|
| Anzahl der Stränge | 1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 |
| Neigungswinkel | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | asymm | asymm |
| Tragfähigkeit | 3600 | 3600 | 7200 | 7200 | 5090 | 3600 | 7630 | 5400 | 3600 | 3600 |
Abmessungen
| Anschlagpunkt PLZW-DW DW15 3600 kg | ||
|---|---|---|
| a | 50 | mm |
| b | 83 | mm |
| c | 19 | mm |
| d | 45 | |
| e | 112 | mm |
| f | 45 | mm |
| h | 50 | mm |
| SW | 27 | mm |
