JDT Anschlagwirbel THEIPA Point TP-F

Der Anschlagwirbel THEIPA Point TP-F von JDT ist ein schraubbarer Anschlagpunkt mit Innengewinde für das sichere Anschlagen, Heben und Positionieren von Lasten. Durch die kugelgelagerte Konstruktion ist das Aufnahmeglied im Betrieb flexibel ausrichtbar: Die Anschlagöse ist 180° schwenkbar und 360° drehbar. Das reduziert ungünstige Querkräfte am Anschlagmittel, erleichtert das Anschlagen in beengten Situationen und unterstützt eine lastgerechte Krafteinleitung.

Konstruktive Details wie Quetschmarken (gegen Verklanken des Gliedes) sowie ein galvanischer Überzug (Korrosionsschutz) sind auf den industriellen Dauerbetrieb ausgelegt. Für die Verbindung sind rissgeprüfte Schrauben der Festigkeitsklasse 10.9 zugelassen. Die Standard-Gewindetiefe ist in der Regel 1.25 × d.

Einsatzbereiche

Der TP-F wird überall dort eingesetzt, wo an Bauteilen oder Maschinen bereits Gewindebohrungen vorhanden sind und ein dreh- sowie schwenkbarer Anschlagpunkt benötigt wird.

• Maschinenbau: Heben und Umsetzen von Aggregaten, Vorrichtungen, Werkzeugaufnahmen, Maschinenkomponenten
• Stahl- und Anlagenbau: Montage- und Servicehübe, Positionieren von Baugruppen, Wartungsarbeiten
• Instandhaltung: wiederkehrende Hubvorgänge an definierten Anschlagstellen (z. B. Motoren, Getriebe, Pumpen)
• Transport & Logistik: sicheres Anschlagen bei beengtem Zugang, wenn die Ausrichtung des Anschlagmittels variieren muss
• Fertigung: Handling von Bauteilen in Vorrichtungen, an Bearbeitungszentren oder Prüfständen

Unterschiede der Varianten

Die Baureihe TP-F ist in mehreren Nenngrößen erhältlich. Die Varianten unterscheiden sich durch Gewindeausführung (Innengewindegröße und Gewindelänge), Anziehdrehmoment, Tragfähigkeit (abhängig von Anschlagart und Neigungswinkel) sowie Gewicht.

• Nenngröße 0.5 bis 5 (Auswahl über Gewinde und erforderliche Tragfähigkeit)
• Gewinde von M12 x 15 bis M36 x 45
• Anziehdrehmoment je Variante (siehe Tabellen)
• Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar
• Auf Anfrage auch mit RFID-Chip lieferbar

Sicherheitsaspekte & Normen

Sichere Verwendung im Hebebetrieb

• Vor Einsatz müssen beauftragte Personen durch eine befähigte Person in Handhabung und Benutzung unterwiesen werden.
• Die zulässige Tragfähigkeit (Kennzeichnung) muss zur Last und zur Anschlagart passen; bei fehlender/unleserlicher Kennzeichnung nicht verwenden.
• Personentransport ist unzulässig; Personen dürfen sich nicht im Gefahrenbereich schwebender Lasten aufhalten.
• Keine eigenmächtigen Veränderungen am Anschlagmittel (z. B. schleifen, schweißen, biegen, Anbauteile).
• Kontakt mit Säuren und aggressiven Medien vermeiden (auch Säuredämpfe berücksichtigen).
• Bei Störungen: Anschlagmittel sofort außer Betrieb nehmen und Wartung zuführen.
• Dauer-Drehbewegung unter Last ist nicht vorgesehen; bei Drehanwendung unter 90° und Volllast ist mit erhöhtem Verschleiß und vorzeitigem Ausfall zu rechnen.

Montage- und Verbindungsvorgaben

• Der Anschlagpunkt muss auf einer planen Auflagefläche sitzen; die Gewindebohrung muss im rechten Winkel zur Auflagefläche stehen und angesenkt sein.
• Schraubverbindung auf Schraubengröße, Gewindegröße und Einschraublänge prüfen.
• Empfohlene Mindesteinschraublänge (e): in Stahl 1.0 × d, in Guss 1.25 × d (bei Gussfestigkeiten < 200 MPa mindestens 1.5 × d), in Aluminium 2.5 × d, in Aluminium-Magnesiumlegierung 2.0 × d.
• Für TP-F sind rissgeprüfte Schrauben der Festigkeitsklasse 10.9 zu verwenden.
• Bei einmaligem Transportvorgang kann handfest bis bündig mit Maulschlüssel (z. B. nach DIN 895 bzw. DIN 894) angezogen werden; bei dauerhaftem Verbleib bzw. Drehen/Wenden ist das Anziehen mit dem Anziehdrehmoment gemäß Tabelle erforderlich.

Prüfung, Wartung und rechtliche Einordnung

• Regelmäßige Sichtprüfung vor Gebrauch (z. B. Schraubensitz, Korrosion, Verformungen).
• Mindestens jährliche Prüfung durch eine befähigte Person unter Berücksichtigung einschlägiger Normen und berufsgenossenschaftlicher Regeln (z. B. DGUV Regel 109-017).
• Empfehlung: alle 3 Jahre Prüfung auf Rissfreiheit mit geeigneten Prüfgeräten durch eine befähigte Person.
• Ergebnisse der Gefährdungsbeurteilung nach Betriebssicherheitsverordnung beachten; Prüfintervalle bei kritischen Bedingungen verkürzen.
• Der Prüfungskoeffizient gemäß EU-Richtlinie 2006/42/EG (Pkt. 4.4.1) entspricht 2.5.

Temperatureinsatz (WLL-Reduktion nach Nutzung über +200°C)

Hinweis: Die Temperatureinsatztauglichkeit des TP-F kann durch die verwendete Schraube weiter eingeschränkt sein.

Arbeitsbereich

• Schwenkbereich: 180°
• Drehbereich: 360°
• Lastwinkel: Eine Nutzung unter einem Anschlagwinkel von > 90° ist zulässig, wenn sich das Aufhängeglied bzw. eingehängte Anschlagmittel weder an der Last noch am Wirbelkörper abstützt; bei symmetrischer Lastverteilung entspricht die Tragfähigkeit der Tragfähigkeit unter 90°.

Technische Daten (Ausführung TP-F)

Variantenübersicht (Gewinde, Drehmoment, Gewicht)

Tragfähigkeit (WLL) nach Anschlagart und Neigungswinkel

Passende Artikel/Zubehör

Für den sicheren Einsatz des THEIPA Point TP-F sind passende Verbindungselemente und Anschlagmittel entscheidend. Folgendes Zubehör ist praxisrelevant:

• Rissgeprüfte Schrauben / Bolzen der Festigkeitsklasse 10.9 als Verbindungselement (passend zur Gewindeausführung der gewählten Variante)
• Anschlagketten oder Anschlagseile (Auslegung gemäß erforderlicher Anschlagart und Neigungswinkel)
• Alternative JDT-Anschlagpunkte der THEIPA Point-Familie (z. B. Ausführungen ohne Innengewinde bzw. weitere Bauformen), wenn die Einbausituation andere Gewinde- oder Befestigungsarten erfordert

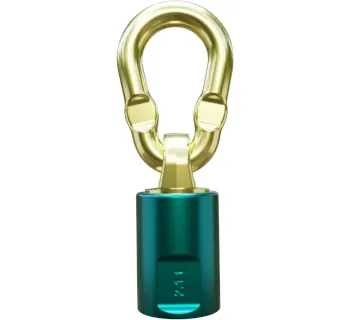

Produktansicht des THEIPA Point TP-F (Beispielabbildung).
