SFA UG Lastbock GK8 für die Kante

Der SFA UG Lastbock GK8 für die Kante ist ein schweißbarer Anschlagpunkt für das sichere Anschlagen und Heben an Kantenflächen. Die Bauform ist darauf ausgelegt, den Lastbügel kontrolliert in Zugrichtung auszurichten und so typische Hebevorgänge in Industrie und Instandhaltung zuverlässig abzudecken.

Der Lastbock-Ring ist aus vergütetem Legierungsstahl gefertigt und wird mit einem Sicherheitsfaktor 4:1 beschrieben. Pro Typ wird die Konformität u. a. zur Maschinenrichtlinie 2006/42/EG genannt; zusätzlich wird die TÜV Rheinland Direktive 97/23/EC aufgeführt.

Einsatzbereiche

• Stahl- und Metallbau: temporäre oder dauerhafte Anschlagpunkte an Konstruktionen mit Kantenanlage
• Maschinenbau: Heben/Positionieren von Baugruppen, Rahmen und Aggregaten mit definierten Anschlagpunkten
• Instandhaltung: sicheres Anschlagen bei Reparatur, Umbau und Montagearbeiten
• Transport & Werkslogistik: Kranumschlag von Bauteilen, bei denen ein Kantenanschlag konstruktiv vorgesehen ist

Varianten

Es sind Varianten nach Tragfähigkeit verfügbar. Zusätzlich wird angegeben, dass Ausführungen wahlweise mit oder ohne Feder erhältlich sind sowie in lackiert, farblos oder in individueller Farbgebung.

Arbeitsbereich / Belastungsarten

Der zulässige Arbeitsbereich wird über die Anschlagart, die Stranganzahl und den Neigungswinkel definiert. Der Lastbügel muss in Zugrichtung eingestellt und frei beweglich sein; eine Abstützung an Kanten oder am Anschlagpunkt ist zu vermeiden.

Montage & Schweißhinweise

• Plane Auflagefläche für die zu erwartende Krafteinleitung sicherstellen
• Anordnung so wählen, dass keine Quetsch-, Scher-, Fang- oder Stoßstellen entstehen und die Last ihre Lage nicht unvorhergesehen ändert
• Außermittigen Lastangriff und ungleichmäßige Lastverteilung vermeiden (Schwerpunkt berücksichtigen)
• Umlenkungen und Beschädigungen durch scharfe Kanten vermeiden; der Anschlagpunkt darf unter Last nicht gedreht und nicht zum Wenden der Last eingesetzt werden
• Schweißvorbereitung: Anschweißbereich frei von Verunreinigungen, Öl und Farbe
• Vorwärmung der Böckchen mit mindestens 80–100 °C (Messung am Böckchen) wird angegeben
• Schweißaufbau: zuerst Wurzelnaht, anschließend Lagen bis zum erforderlichen Querschnitt; Schweißung in Strichraupen, Nahtübergänge kerbfrei

Sicherheitsaspekte & Normen

Für den sicheren Einsatz sind neben der korrekten Auslegung der Anschlagart insbesondere Montage, Schweißqualität und die regelmäßige Prüfung maßgeblich. Die Betriebs- und Schweißanleitung benennt hierfür konkrete Anforderungen an Personal, Betrieb und Prüfungen.

• DGUV Regel 109-017: Einsatz im Hebezeugbetrieb unter Beachtung der Regel
• DIN EN 818-6: Schwerpunkt und Lastverteilung bei Anschlagketten berücksichtigen (Vermeidung außermittiger Beanspruchung)
• DIN EN 1090-2 (EXC2) oder DIN EN ISO 3834-3: Schweißung durch zertifiziertes Unternehmen
• DIN EN ISO 9606-1: Schweißung nur durch geprüfte Schweißer
• DIN EN ISO 5817-C: Bewertung von Schweißnahtunregelmäßigkeiten (Bewertungsgruppe)
• DIN EN ISO 14731 & DIN EN ISO 17637: Schweißaufsicht und 100%-Sichtprüfung der Schweißnähte
• DIN EN ISO 15613 oder DIN EN ISO 15614-1: (Vor-)Arbeits- bzw. Verfahrensprüfung zur Qualifikation
• DIN EN ISO 17635 & DIN EN ISO 9712: ZfP-Anforderungen und Qualifikation/Zertifizierung des Prüfpersonals
• Maschinenrichtlinie 2006/42/EG: pro Typ wird die Erfüllung genannt
• TÜV Rheinland Direktive 97/23/EC: wird für den Lastbock-Ring aufgeführt

Temperatureinsatz

Die angegebenen Tragfähigkeiten gelten für Einsatztemperaturen von -40 °C bis 200 °C ohne Reduktion. Bei abweichenden Temperaturbereichen sind vorab geeignete Tests durchzuführen und die Tragfähigkeit neu zu berechnen; Temperaturen über 400 °C sind als unzulässig angegeben.

Prüfung & Wartung

• Prüfintervalle sind über eine Gefährdungsbeurteilung festzulegen
• Mindestens 1× jährlich Prüfung durch Sachkundigen für Lastaufnahmeeinrichtungen (zusätzlich nach Montage)
• Vor jedem Einsatz Sichtprüfung auf Anrisse, Verformungen und Korrosion; bei Befund sofortiges Benutzungsverbot
• Erforderlich: vollständige, lesbare Tragfähigkeitsangabe und Herstellerzeichen

Passende Artikel/Zubehör

• GK8 Anschweißpunkte (weitere Anschlagpunkt-Geometrien für den Aufbau eigener Lastaufnahmen)
• Anschweißhaken für definierte Hakeneinleitung an Konstruktionen und Lastaufnahmemitteln
• GK8 Lastböcke (weitere Ausführungen, je nach Anschlag- oder Zurr-Anforderung)
• Anschlagmittel wie Kettengehänge (Auslegung passend zu Strangzahl und Winkelbereich)

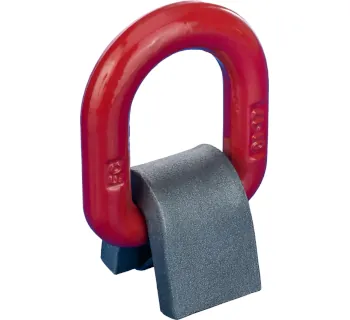

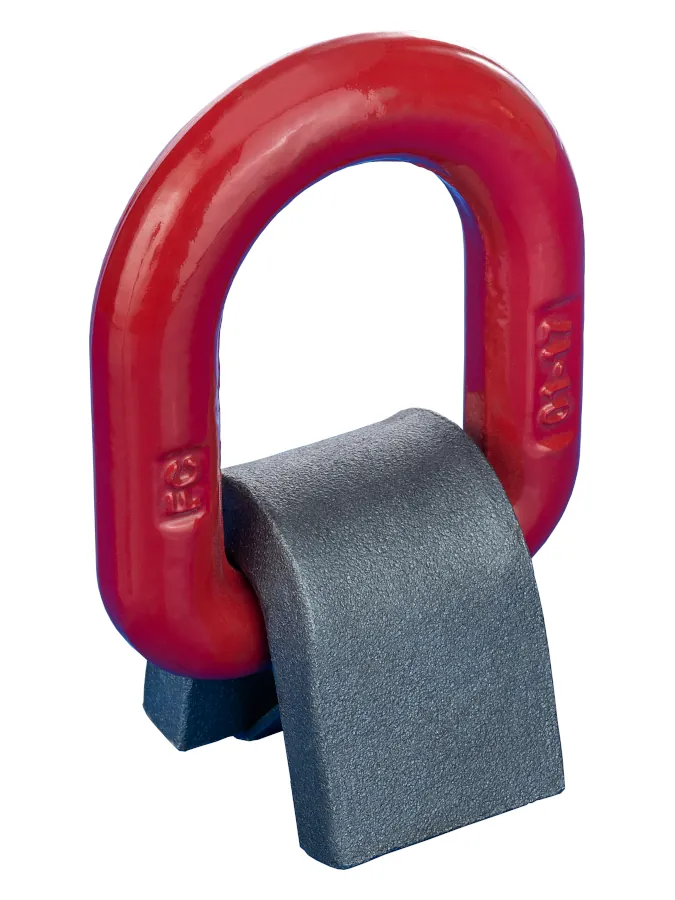

Produktansicht zur Identifikation der Kanten-Anlegeplatte und des Lastbügels.
