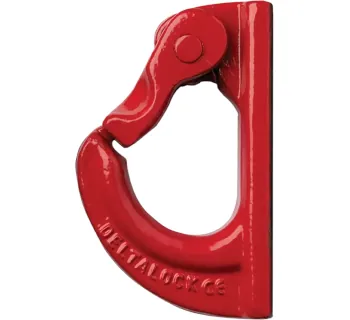

DELTA Anschweißhaken mit Sicherung

Der DELTA Anschweißhaken mit Sicherung ist ein dauerhaft zu befestigender Anschlagpunkt für Hebe- und Positionieraufgaben, bei dem der Haken über eine integrierte Hakensicherung verfügt. Die Ausführung ist als Güteklasse 8 ausgelegt und wird als Anschlagteil gemäß EN 1677 geführt.

Durch das Anschweißen entsteht eine feste, wiederkehrend nutzbare Anbindung am Bauteil (z. B. Vorrichtungen, Lastaufnahmen, Stahlbau-Komponenten), während die Hakensicherung das unbeabsichtigte Aushängen der Lastaufnahmemittel im Betrieb reduziert. Je nach Ausführung stehen Tragfähigkeiten von 1000 kg bis 20000 kg zur Verfügung.

Technische Übersicht

Ausführung	Tragfähigkeit (WLL)	Maulöffnung (Arbeitsbereich)	Gewicht/Stück	Artikel-Nr.	EAN/GTIN
1 t	1000 kg	18 mm	0.4 kg	YE.8.081.01	8719482307133
2 t	2000 kg	26 mm	0.6 kg	YE.8.081.02	8719482307140
3.2 t	3200 kg	30 mm	0.9 kg	YE.8.081.03	8719482307157
5.3 t	5300 kg	35 mm	1.8 kg	YE.8.081.05	8719482307164
8 t	8000 kg	40 mm	3.0 kg	YE.8.081.08	8719482307171
12 t	12000 kg	51 mm	6.2 kg	YE.8.081.12	8719482307188
20 t	20000 kg	70 mm	11.5 kg	YE.8.081.20	8719482007378

Einsatzbereiche

• Stahl- und Anlagenbau: dauerhaft angeschweißter Haken als fester Anschlagpunkt an Baugruppen und Gestellen.
• Instandhaltung: Nachrüstung eines belastbaren Anschlagpunkts an Maschinenkomponenten (z. B. zum Umsetzen bei Servicearbeiten).
• Vorrichtungs- und Werkzeugbau: definierte Aufnahme zum Heben, Wenden und Positionieren von Vorrichtungen.
• Logistik/Produktionsumfeld: wiederkehrende Hebevorgänge, bei denen ein festes Lastaufnahmepunkt-Konzept gefordert ist.

Unterschiede der Varianten

Die Varianten unterscheiden sich in der Tragfähigkeit (1000 kg bis 20000 kg), in der Maulöffnung als praktischem Arbeitsbereich (18 mm bis 70 mm) sowie im Eigengewicht (0.4 kg bis 11.5 kg). Die Auswahl richtet sich primär nach maximaler Last, verwendeten Anschlagmitteln (z. B. Ketten/Schäkel) und der benötigten Maulöffnung.

Sicherheitsaspekte & Normen

Normbezug

• EN 1677: Die Anschlagteile sind als Güteklasse 8 nach EN 1677 ausgewiesen (Komponenten für Anschlagmittel).
• Hakensicherung: Der Haken ist mit Sicherung ausgeführt, um das unbeabsichtigte Aushängen unter Betriebsbedingungen zu reduzieren.

Sicherer Einsatz beim Anschweißen (prozessrelevant)

• Vorbereitung der Schweißstelle: Schweißbereich reinigen und entfetten; Umgebung sauber und frei von brennbaren Materialien halten.
• Schweißverfahren: Das Verfahren ist passend zum Werkstück/Anschlagpunkt zu wählen; Schutzgasschweißen (MIG/MAG) wird als gängige Empfehlung im Kontext von Anschweißpunkten genannt.
• Qualifikation: Schweißarbeiten sollten durch qualifizierte Schweißer erfolgen, um eine sichere und tragfähige Schweißverbindung zu gewährleisten.
• PSA & Brandgefahr: Beim Schweißen geeignete persönliche Schutzausrüstung tragen; Funkenflug und Hitze beachten, geeignete Löschmittel bereithalten.
• Inspektion: Nach dem Anschweißen ist eine gründliche Sicht- und Funktionsprüfung erforderlich, bevor der Anschlagpunkt in Betrieb geht.

Passende Artikel/Zubehör

• Schäkel (DELTA): Verbindungsglied zwischen angeschweißtem Haken und Kettengehänge/Drahtseil/Rundschlinge, je nach Aufbau.
• Anschlagketten: Für robuste Hebeanwendungen in Kombination mit Haken/Schäkeln (Ausführung passend zur Tragfähigkeit wählen).
• Weitere Anschlagpunkte zum Anschweißen: Ergänzend, wenn mehrere feste Anschlagstellen an einer Last vorgesehen sind.
