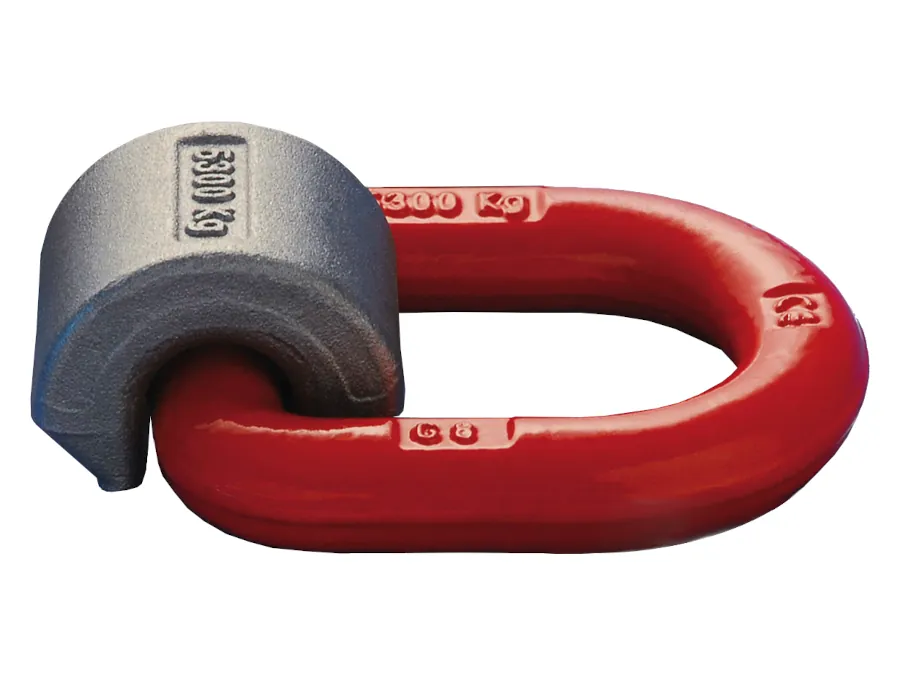

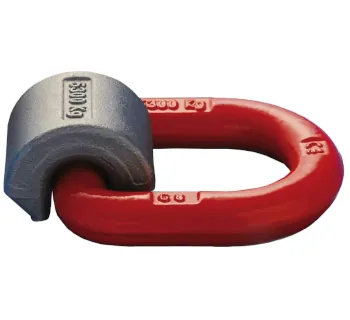

SFA UG Lastbock zum Zurren GK8

Der SFA UG Lastbock zum Zurren GK8 ist ein schweißbarer Zurrpunkt für die professionelle Ladungssicherung. Er wird aus vergütetem Legierungsstahl gefertigt, ist geschmiedet und für robuste, dauerhafte Anwendungen im Transport- und Industrieumfeld ausgelegt.

Der Lastbock ist für statische Zurranwendungen konzipiert; die Auslegung der zulässigen Zurrkraft (LC) erfolgt im Kontext der jeweiligen Sicherungsmethode gemäß den einschlägigen Normen. Für den sicheren Einsatz müssen Zurrmittel und Zurrpunkt so angeordnet werden, dass der Lastbügel in Zugrichtung ausgerichtet und frei beweglich bleibt.

Einsatzbereiche

Typische Branchen & Anwendungen

• Spedition und Logistik: Sicherung von Maschinen, Bauteilen und Stahlkonstruktionen auf Lkw und Trailern.
• Maschinen- & Anlagenbau: Zurrpunkte an Transportgestellen, Rahmen und Grundkonstruktionen.
• Stahlbau: temporäre oder wiederkehrende Sicherung von Baugruppen während Transport und Montage.
• Schwerlasttransport: definierte Zurrpunkte für hohe LC im Direkt- und Niederzurrverfahren (abhängig von Planung und Zurrmittel).

Die Positionierung sollte so gewählt werden, dass ein sicheres und ergonomisches An- und Aushängen möglich ist und keine scharfen Kanten oder Bauteile das Zurrmittel umlenken oder beschädigen.

Varianten & Unterschiede

Der Typ ist in mehreren Zurrkraft-Stufen verfügbar und kann je nach Ausführung mit oder ohne Rückstellfeder sowie in unterschiedlichen Beschichtungen geliefert werden.

Technische Beschreibung

Arbeitsbereich

• Anwendungsbereich: Zurrpunkt für statische Zurranwendungen.
• Lastführung: Lastbügel in Zugrichtung ausrichten und frei beweglich halten.
• Zurrkraft (LC): je nach Variante 2000 bis 16000 daN.

Werkstoffe

• Bauteil: vergüteter Legierungsstahl (geschmiedete Ausführung).
• Anschweißböckchen (Schweißgrundwerkstoff): 1.5070 (S355J2+N) nach DIN EN 10025-2.

Sicherheitsaspekte & Normen

Die sichere Verwendung von Zurrpunkten setzt eine fachgerechte Planung, korrekte Montage und regelmäßige Prüfungen voraus. Unsachgemäße Anwendung kann zu schweren Personen- und Sachschäden führen.

Wichtige Sicherheitsregeln

• Nur durch unterwiesene Sachkundige einsetzen.
• Kein Einsatz in Säuren oder bei Säuredämpfen.
• Auf plane, tragfähige Auflagefläche und korrekte Krafteinleitung achten.
• Quetsch-, Scher-, Stoß- und Fangstellen vermeiden.
• Keine Umlenkung des Zurrmittels über scharfe Kanten; Beschädigungsgefahr.
• Unter Last nicht drehen und nicht zum Wenden der Last verwenden.

Temperatur-Einsatz

• -40 °C bis 200 °C: keine Reduktion der angegebenen Tragfähigkeiten/Zurrkräfte.
• Außerhalb dieses Bereichs: Neubewertung der Zurrfähigkeit erforderlich.
• Temperaturen über 400 °C sind nicht zulässig.

Prüfung & Wartung

• Nach Montage sowie mindestens jährlich durch einen Sachkundigen prüfen lassen.
• Vor jeder Nutzung Sichtprüfung auf Anrisse, Verformungen und Korrosion.
• Sofortiges Benutzungsverbot bei Schäden, Kerben oder starker Korrosion.

Montage & Schweißen

Der SFA UG Lastbock zum Zurren GK8 ist ein Anschweiß-Zurrpunkt. Schweißarbeiten dürfen nur durch qualifiziertes Personal und in entsprechend zertifizierten Betrieben erfolgen; die Schweißqualität ist dokumentiert zu prüfen.

Für die Auslegung und Anwendung sind technische Dokumentationen verfügbar; die Planung der Zurrpunkte sollte vorab durch sachkundige Personen erfolgen.

Passende Artikel/Zubehör

• Zurrhaken / Zurrösen (SFA UG): passende Verbindungselemente für Direkt- oder Niederzurren, abgestimmt auf die erforderliche LC.
• Zurrketten nach DIN EN 12195-3: robuste Zurrmittel für hohe Sicherungskräfte (je nach Anwendung und LC-Auslegung).
• Ratschenlastspanner (GK8): zum kontrollierten Vorspannen und Nachspannen von Zurrketten.
• SFA UG Ring mit Anschraublasche: Alternative Zurrpunkt-Variante zur Verschraubung, wenn Schweißen nicht vorgesehen ist.
• SFA UG Lastbock GK10 zum Zurren: Alternative für höhere LC-Anforderungen innerhalb der SFA-Zurrpunktfamilie.
