Enerpac Maschinenheber TJ

Enerpac Maschinenheber TJ – Hydraulische Gleisheber der TJ-Serie

Die hydraulischen Gleisheber TJ von Enerpac sind robuste Hydraulik-Maschinenheber mit einer Nenntragfähigkeit von 10 t (89 kN), optimiert für das Anheben und Richten von Schienen, Weichen, Kreuzungen und schweren Gleisbauteilen.

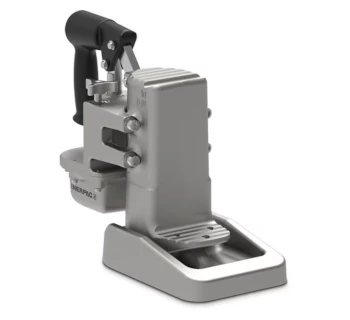

Die Modelle TJ105LS, TJ109LS, TJ109S und TJ109B arbeiten mit integrierter Handpumpe und eignen sich sowohl zum Heben an der Klaue (Toe) als auch am Druckstück (Cap), wodurch sie für Hub- und Spreizarbeiten gleichermaßen eingesetzt werden können.

Funktionsprinzip und Einsatzbereiche

Jeder Maschinenheber TJ ist ein autarkes Hydraulikaggregat mit integriertem Tank und Handpumpe: Durch Betätigung der Griffbuchse mit Hebelstange wird der Kolben hydraulisch ausgefahren und hebt die Last über Klaue oder Druckstück.

• Gleisbau und Gleisinstandhaltung, z. B. Anheben von Schienen, Weichen, „frogs“, Kreuzungen und Betonschwellen-Sektionen.
• Anheben von Schieneninstandhaltungsfahrzeugen und Arbeitswagen im Gleisbereich.
• TJ109B als Brücken- und Trestleheber, passend zwischen Doppelschwellen, für das sichere Anheben auf Brücken und Trestles.
• Allgemeine Maschinenhebearbeiten und Richtarbeiten im Industrie- und Anlagenbau, wo kompakte Bauformen gefordert sind.

Die LS-Modelle besitzen einen Blasentank, der vertikale und horizontale Einsatzlage erlaubt, sodass der Heber auch als Spreizer genutzt werden kann.

Konstruktive Merkmale und Sicherheitsfunktionen

Die TJ Maschinenheber sind für den rauen Gleis- und Baustelleneinsatz ausgelegt und kombinieren hohe Tragfähigkeit mit durchdachter Sicherheitstechnik.

• Geschmiedeter bzw. massiv gegossener Sockel mit großer Aufstandsfläche für sicheren Stand auf Schotter und festen Untergründen.
• Große, gerillte Klaue sorgt für formschlüssigen Kraftschluss an der Schienenfußkante und stabiles Anheben.
• Hartverchromter, invertierter Kolben schützt vor eindringendem Wasser und Schmutz und erhöht die Lebensdauer.
• Federrückzug des Kolbens für komfortables Absenken und schnelle Wiederbereitstellung.
• Lastseitiges Druckbegrenzungsventil als Überlastschutz bei Lastverschiebungen; schützt Heber und Anwender.
• Anti-Kickback-Konstruktion reduziert das Risiko eines unkontrollierten Rückschlags, falls die Last abrupt freigegeben wird.
• Niedrige Handkraft für Einmannbedienung beim Heben schwerer Lasten, max. Handkraft ca. 40.8 kg (modellabhängig).
• Pistolengriff an den Modellen TJ105LS und TJ109LS für ausgewogene Traglast und schnellen Aufbau.

Die integrierte Hydraulikpumpe mit Blasentank ermöglicht leckagefreien Betrieb in nahezu jeder Position; der Heber bleibt eine kompakte, geschlossene Einheit ohne separate Schläuche.

Sicherheit und Bedienung

Der Maschinenheber TJ ist ausschließlich zum Anheben konzipiert; angehobene Lasten müssen nach dem Hub immer mechanisch abgestützt werden (z. B. durch Unterbau oder Stützböcke).

• Nie unter hydraulisch abgestützten Lasten aufhalten; Last nach dem Anheben sofort mit starren Unterlagen sichern.
• Maximale Last 10 t pro Heber nicht überschreiten; empfohlen ist eine Auslastung von maximal ca. 80 % der Nennkapazität.
• Klaue möglichst vollflächig an der Schiene anlegen, mindestens jedoch 50 % Auflagefläche, um Überlastung und Instabilität zu vermeiden.
• Heber auf tragfähigem, möglichst ebenem Untergrund positionieren; Schotter bei Bedarf so weit freilegen, dass die Klaue ohne Schlagwirkung angesetzt werden kann.
• Druckablassventil immer handfest schließen; keine Zangen oder Rohrzangen verwenden, um den Ventilsitz nicht zu beschädigen.
• Bei horizontalem Einsatz als Spreizer geeignete Abstützungen vorsehen und Rückschnellbewegungen der Bauteile berücksichtigen.

Für Wartung, Ölwechsel und Reparatur sind die Hinweise der Bedienungsanleitung L4073 sowie die einschlägigen Normen (z. B. ASME B30.1) zu beachten.
