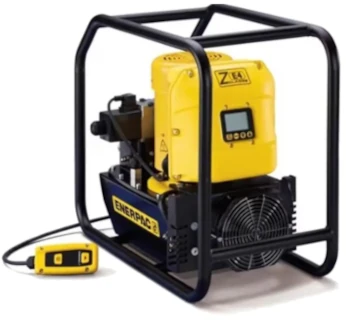

Enerpac Verschraubungspumpe ZE4T/ZE5T-Serie
Die Enerpac ZE4T/ZE5T-Serie sind Elektro-Verschraubungspumpen bis 700 bar für den Betrieb von hydraulischen Drehmomentschlüsseln mit reproduzierbarer Druck-/Drehmomentvorgabe. Die Varianten unterscheiden sich vor allem durch ZE4T oder ZE5T (Produktivitätsklasse), die Tankgröße sowie die Ausstattung (z. B. LCD und Diagnosefunktionen bei Pro-Ausführungen) und die passende Spannungsvariante. Für sichere Funktion werden Zwillingsschläuche (Vorlauf/Rücklauf), ein korrekt bedientes 4/2-Wegeventil und eine konsequent auf 700 bar ausgelegte Druckkette benötigt.
- 700 bar für gängige hydraulische Drehmomentschlüssel.
- ZE4T oder ZE5T wählbar je nach gewünschter Zykluszeit/Produktivität.
- Tankoptionen (z. B. 4.6 L, 6.8 L, 19.8 L) für unterschiedliche Ölvolumenbedarfe.
- Pro-Funktionen (modellabhängig): LCD, Diagnose, Zähler, Automatikbetrieb.
- Robuste Ausführung für Montage- und Instandhaltungsumgebungen.
Die Enerpac ZE4T/ZE5T-Serie sind Elektro-Verschraubungspumpen bis 700 bar für den Betrieb von hydraulischen Drehmomentschlüsseln mit reproduzierbarer Druck-/Drehmomentvorgabe. Die Varianten unterscheiden sich vor allem durch ZE4T oder ZE5T (Produktivitätsklasse), die Tankgröße sowie die Ausstattung (z. B. LCD und Diagnosefunktionen bei Pro-Ausführungen) und die passende Spannungsvariante. Für sichere Funktion werden Zwillingsschläuche (Vorlauf/Rücklauf), ein korrekt bedientes 4/2-Wegeventil und eine konsequent auf 700 bar ausgelegte Druckkette benötigt.
- 700 bar für gängige hydraulische Drehmomentschlüssel.
- ZE4T oder ZE5T wählbar je nach gewünschter Zykluszeit/Produktivität.
- Tankoptionen (z. B. 4.6 L, 6.8 L, 19.8 L) für unterschiedliche Ölvolumenbedarfe.
- Pro-Funktionen (modellabhängig): LCD, Diagnose, Zähler, Automatikbetrieb.
- Robuste Ausführung für Montage- und Instandhaltungsumgebungen.
Informationen: Verschraubungspumpe ZE4T/ZE5T-Serie
Die Enerpac ZE4T/ZE5T-Serie ist eine kompakte Elektro-Verschraubungspumpe bis 700 bar zur Versorgung von hydraulischen Drehmomentschlüsseln (z. B. S- und W-Serie) und eignet sich für anspruchsvolle Montage- und Instandhaltungsaufgaben mit reproduzierbarer Druck-/Drehmomentvorgabe. Ein Kernelement der Pro-Ausführungen ist das LCD mit Anzeige von Druck und Drehmoment sowie Diagnose- und Zählerfunktionen; zusätzlich ermöglicht der Automatikbetrieb einen kontinuierlichen Zyklusbetrieb, solange der Vorlaufknopf gedrückt wird. Der gekapselte, belüftete Industrie-Elektromotor und der robuste Schaltkasten schützen Motor und Elektronik in rauen Umgebungen.
Einsatzbereiche
- Kontrolliertes Verschrauben und Lösen mit hydraulischen Drehmomentschlüsseln bei Flanschen, Stahlbau, Windenergie, Schiffbau, Bergbau, Energieerzeugung sowie in Wartung/Turnaround.
- Serien- oder Wiederholmontagen, bei denen eine stabile Zykluszeit und eine sichere Drehmomentsteuerung über Druckeinstellung (Werkzeugtabelle) erforderlich sind.
- Anwendungen mit langen Zwillingsschläuchen, bei denen die Pumpe zuverlässig Vor- und Rücklauf über ein 4/2-Wegeventil steuert.
Varianten & Unterschiede (ZE4T vs. ZE5T)
Die Modelle unterscheiden sich vor allem durch Tankvolumen (z. B. 4.6 L, 6.8 L, 19.8 L), die Spannungsvariante (z. B. 208-240 V / 1 Ph oder 380-415 V / 3 Ph) sowie die Ausführung mit/ohne erweiterte LCD-/Pro-Funktionen. Für die Praxis gilt: ZE4T deckt typische Anwendungen mit niedrigerem Fördervolumen bei 700 bar ab (z. B. 0.8 L/min), während ZE5T auf höhere Produktivität ausgelegt ist (z. B. 1.6 L/min bei 700 bar), insbesondere bei größeren Werkzeugen bzw. höheren Zyklusanforderungen. Alle Varianten sind für Drehmomentschlüssel-Anwendungen mit 4/2-Ventil konzipiert, damit Vorlauf und Rücklauf sicher und schnell gesteuert werden.
| Typ (Beispiel) | Tankvolumen | Max. Druck | Ventil | Spannung |
|---|---|---|---|---|
| ZE4204TE-QR | 4600 cm³ (4.6 L) | 700 bar | 4/2-Wegeventil | 208-240 V / 50 Hz |
| ZE4204TE-QHR | 4600 cm³ (4.6 L) | 700 bar | 4/2-Wegeventil | 208-240 V / 50 Hz |
| ZE4208TE-QHR | 6800 cm³ (6.8 L) | 700 bar | 4/2-Wegeventil | 208-240 V / 50 Hz |
| ZE5204TW-QHR | 4600 cm³ (4.6 L) | 700 bar | 4/2-Wegeventil | 3 Ph / 380-415 V / 50 Hz |
| ZE5208TW-QHR | 6800 cm³ (6.8 L) | 700 bar | 4/2-Wegeventil | 3 Ph / 380-415 V / 50 Hz |
| ZE5220TW-QHR | 19800 cm³ (19.8 L) | 700 bar | 4/2-Wegeventil | 3 Ph / 380-415 V / 50 Hz |
Hinweis: Tankvolumen wird häufig in cm³ geführt; 4600 cm³ entsprechen 4.6 L.
Häufige Fehler (Praxis) & wie man sie vermeidet
- Falsche Druckeinstellung: Drehmoment stimmt nicht, weil der Druck nicht gemäß Werkzeugtabelle eingestellt wurde → Druck schrittweise einstellen, Manometer prüfen, Tabellenwerte des Drehmomentschlüssels verwenden.
- Rücklaufprobleme: Rücklaufleitung vertauscht, Kupplungen nicht verriegelt oder falsches Ventilhandling → Zwillingsschläuche eindeutig markieren, Kupplungen sauber kuppeln, 4/2 Funktion korrekt bedienen.
- Zu langsame Zyklen: Schlauchquerschnitt zu klein, Schlauch zu lang, Öl zu kalt, Luft in der Hydraulik → passende THQ-Zwillingsschläuche verwenden, System entlüften, Leitungswege optimieren.
- Überhitzung/Verschleiß: Dauerbetrieb ohne Pausen, verschmutztes Öl, zugesetzte Belüftung/Filter → Wartungsintervalle einhalten, Öl sauber halten, optional Wärmetauscher berücksichtigen (anwendungsabhängig).
- Beschädigte Kupplungen: Schmutz in Steckern, fehlende Schutzkappen, mechanische Belastung an der Schlauchkupplung → Kupplungen immer schützen/reinigen, Schlauchführung entlastet verlegen.
Sicherheitsaspekte / Normen
Bei 700 bar gelten Hochdruckregeln: Vor Montage/Demontage von Leitungen immer vollständig drucklos schalten, niemals Leckagen mit der Hand prüfen (Risiko Hochdruckinjektion) und ausschließlich Komponenten einsetzen, die für den maximalen Systemdruck freigegeben sind (Schläuche, Kupplungen, Manometer, Verteiler, Ventile). Beim Betrieb von Drehmomentschlüsseln müssen Abstützarm und Reaktionspunkt korrekt gesetzt werden (Quetsch-/Schlaggefahr), zudem sind geeignete PPE und ein freier Gefahrenbereich Pflicht.
Für Auslegung, Integration und Risikobeurteilung werden in der Praxis häufig EN ISO 4413 (Hydrauliksysteme – Sicherheitsanforderungen) und EN ISO 12100 (Risikobeurteilung) herangezogen, insbesondere wenn die Pumpe Bestandteil einer Maschine/Anlage ist.
Zubehör (Enerpac) & passende Systemkomponenten
Für ein vollständiges Verschraubungs-Setup werden zur ZE4T/ZE5T typischerweise THQ-Zwillingsschläuche (Vorlauf/Rücklauf), passende Hydraulikkupplungen, ein gut ablesbares Manometer zur Druckkontrolle sowie bei mehreren Werkzeugen ein Verteiler eingesetzt. Die Steuerung erfolgt über das integrierte 4/2-Wegeventil; als Verbraucher dienen Enerpac hydraulische Drehmomentschlüssel (Vierkant- oder Kassettenlösungen), optional ergänzt durch passende Ventiltechnik und Zubehör (z. B. Schutzrahmen/Wärmetauscher je nach Ausführung und Einsatzprofil). Wichtig ist, dass die gesamte Druckkette konsequent auf 700 bar ausgelegt und kompatibel ist.
