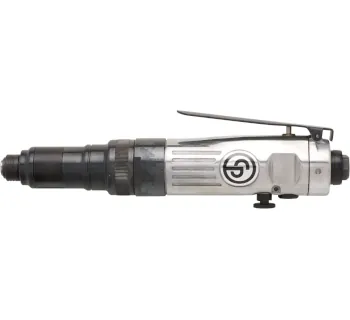

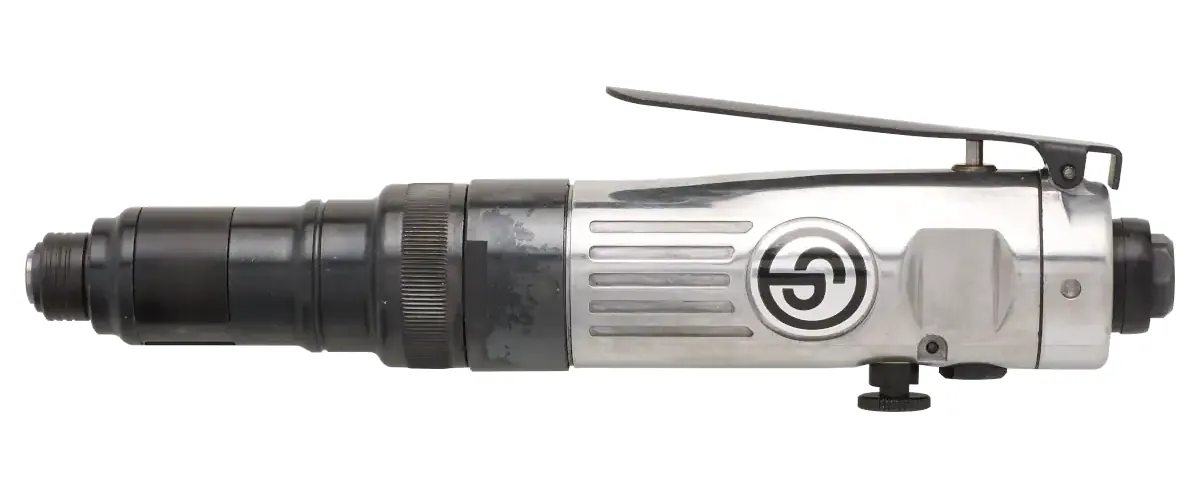

Chicago Pneumatic Stabschrauber CP782

Der Chicago Pneumatic Stabschrauber CP782 ist ein 1/4" Druckluft-Drehschrauber (Classic Line) mit HEX-Bitaufnahme und Schnellwechselfutter für schnelle, wiederkehrende Verschraubungen. Die Serie ist auf vielseitige Befestigungsarbeiten ausgelegt und kombiniert ein robustes Aluminiumgehäuse mit einem Kupplungsgehäuse aus Stahl für eine lange Lebensdauer.

Für Produktivität und kontrolliertes Arbeiten sorgt die Rutschkupplung (Non shut-off clutch) mit externer Drehmomenteinstellung über einen Rotationsring, ergänzt durch druckempfindlichen Auslöser, Einhand-Umsteuerung und Aufhängebügel. Der Schrauber ist für das Installieren und Entfernen von Gewindebefestigern in Holz, Metall und Kunststoff vorgesehen.

Einsatzbereiche

• Serienmontage und Vormontage (z. B. Baugruppenmontage mit 1/4"-Bits).
• Werkstatt und Instandhaltung für allgemeine Befestigungsarbeiten mit kontrollierbarer Drehmomentabgabe.
• Holz-/Metall-/Kunststoffverarbeitung für das Setzen und Lösen von Gewindebefestigern (produktbestimmungsgemäß).

Unterschiede der Varianten

Zur CP78x-Stabform-Serie wird eine zweite Drehmomentstufe als Alternative genannt (mittleres Drehmoment: CP783, hohes Drehmoment: CP782).

Technische Daten

Bedienung & Bedienerfreundlichkeit

• Druckempfindlicher Auslöser: die Drehzahl wird über den Auslöser dosiert, wodurch sich Verschraubungen kontrolliert anfahren lassen.
• Einhand-Umsteuerung: Umschalten der Drehrichtung ist ergonomisch ausgelegt; die Umsteuerung soll nur bei stillstehender Spindel betätigt werden.
• Aufhängebügel: unterstützt das Aufhängen am Arbeitsplatz (z. B. Balancer/Tool-Hanger).
• Schnellwechselfutter: schneller Bitwechsel für produktive Serienabläufe.
• Externe Drehmomenteinstellung: Einstellung über Rotationsring ohne Demontage.

Sicherheitsaspekte & Normen

• 2006/42/EC (Maschinenrichtlinie): Grundlage der Konformitätserklärung des Herstellers für den Schrauber.
• EN ISO 11148-6:2012: harmonisierte Sicherheitsnorm für handgehaltene, nicht-elektrische Schraubwerkzeuge; relevant für sicherheitsgerechte Auslegung und bestimmungsgemäße Nutzung.
• ISO 15744 und ISO 28927-2: Mess-/Prüfbezug für die angegebenen Geräusch- und Vibrationswerte (Herstellerangaben aus Laborprüfung; für den Vergleich geeignet, nicht als alleinige Risikobeurteilung am Arbeitsplatz).

Montage- und Anwendungshinweise

• Druckluftversorgung: Betrieb bis max. 6.3 bar; für stabile Leistung geeigneten Schlauch-Ø innen 10 mm und passende Anschlüsse vorsehen.
• Drehrichtungswechsel: Umsteuerung nur betätigen, wenn die Antriebsspindel vollständig steht.
• Bestimmungsgemäßer Einsatz: für das Installieren und Entfernen von Gewindebefestigern in Holz, Metall und Kunststoff; keine andere Verwendung.

Wartung & Schmierung

• Ölung: Luftöler mit SAE #10 (auf 2 Tropfen/Minute eingestellt); alternativ Luftmotoröl am Lufteinlass ergänzen (täglich).
• Kupplung: Schmierung mit Molykote BR2PLUS oder gleichwertig.
• Inspektion: bei täglichem Einsatz Werkzeug etwa alle 3 Monate zerlegen und prüfen; verschlissene Teile ersetzen.
• Sicheres Arbeiten: vor Wartung/Service stets von der Energiequelle trennen, um unbeabsichtigten Anlauf zu vermeiden.

Passende Artikel/Zubehör

• 1/4" Hex-Bits passend zur Bitaufnahme (z. B. Standard- oder Spezialbits je nach Schraubfall).
• Druckluft-Aufbereitung (Filter/Regler/Öler) zur stabilen Versorgung und reproduzierbaren Einstellung über den Luftdruck.
• Druckluftschlauch in praxisgerechter Dimensionierung (Hinweis: 10 mm Schlauch-Ø innen genannt).
• Aufhängung/Balancer für den Arbeitsplatz (durch Aufhängebügel unterstützt).
