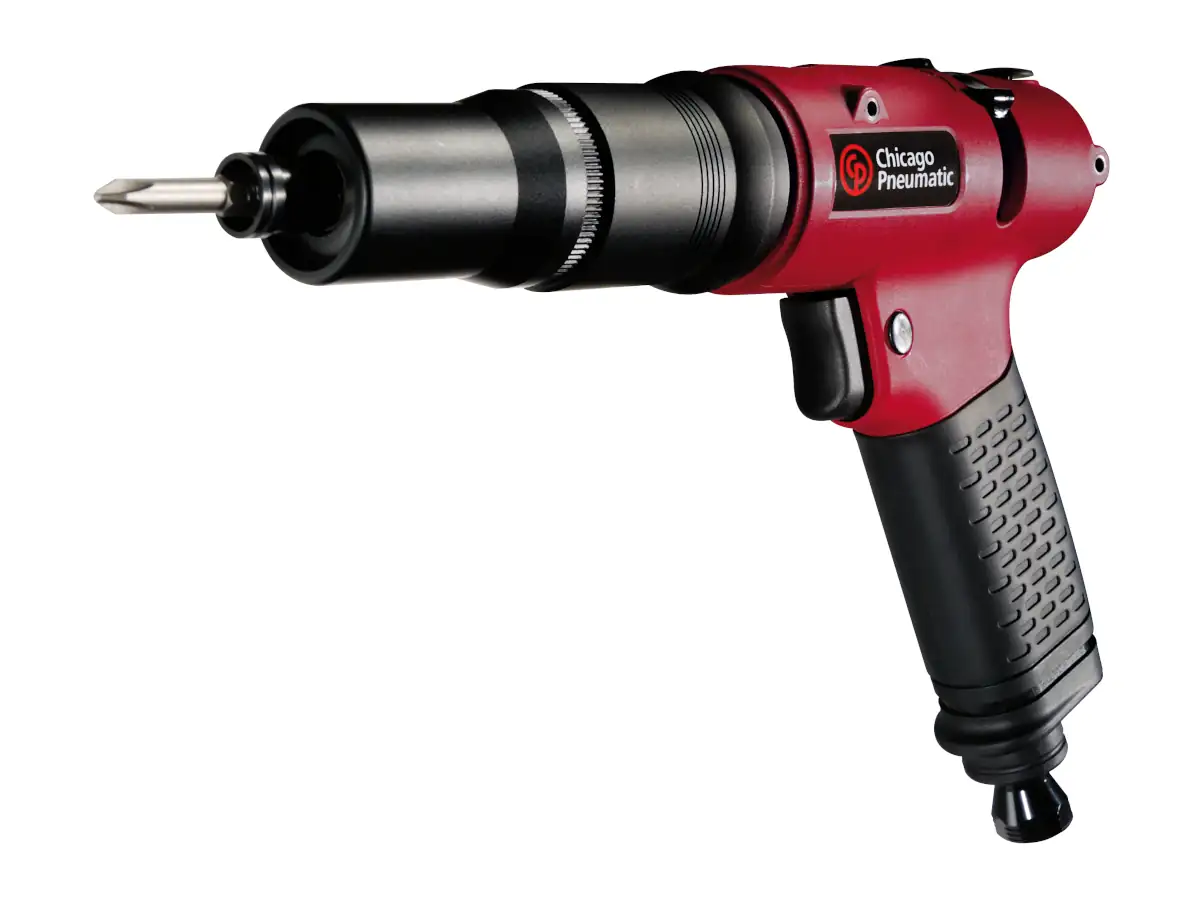

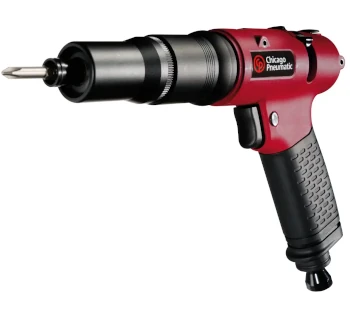

Chicago Pneumatic Drehschrauber (CP2611/CP2612)

Die Chicago Pneumatic Drehschrauber CP2611 / CP2612 sind kompakte, industrielle 1/4 Zoll Druckluft-Drehschrauber mit HEX-Bitaufnahme, Hebelstart und werkzeugloser Drehmomenteinstellung über gut ablesbare Farbringe. Beide Modelle verfügen über einen ergonomischen Pistolengriff, einen niedrigen Geräuschpegel und drei Luftanschlüsse, um das Werkzeug optimal an vertikale oder horizontale Anwendungen anzupassen.

Der CP2611 ist als Shut-off-Drehschrauber mit Abschaltkupplung ausgeführt und deckt einen Drehmomentbereich von etwa 1.0 bis 7.5 Nm bei 1000 1/min ab. Der CP2612 arbeitet mit Cushion-Kupplung (Roller-Clutch) für weichen Drehmomentaufbau, bietet 1.0 bis 6.0 Nm bei 1700 1/min und eignet sich durch seine hohe Drehzahl ideal für schnelle Montage- und MRO-Anwendungen. Beide Modelle sind für einen Betriebsdruck von 6.3 bar ausgelegt und haben einen Luftverbrauch von ca. 600 l/min (CP2611) bzw. 880 l/min (CP2612).

• 1/4 Zoll HEX-Bitaufnahme für Standard-Bits in der industriellen Serienmontage.
• Hebelstart mit progressivem Trigger für fein dosierbares Anlaufen.
• Keyless-Drehmomenteinstellung mit Farbringen zur schnellen Drehmomentzuordnung.
• CP2611 mit Abschaltkupplung für exakte, wiederholgenaue Anzugsmomente.
• CP2612 mit Cushion-Kupplung für sensiblen Drehmomentaufbau bei weichen Schraubfällen.
• Drei Luftanschlüsse für flexible Schlauchführung und bessere Ausbalancierung des Werkzeugs.
• Gummierter Griff, niedrige Geräusch- und Vibrationswerte für hohen Bedienkomfort im Schichtbetrieb.

Einsatzbereiche der Drehschrauber CP2611 / CP2612

Die CP2611 / CP2612 wurden für professionelle Serienverschraubungen und Montagearbeiten entwickelt, bei denen Drehmomentgenauigkeit, Produktivität und Ergonomie im Vordergrund stehen.

• Allgemeine Industrie- und Serienmontage: Verschrauben von Gehäusen, Abdeckungen, Profilen und Baugruppen in Metall und Kunststoff.
• Automotive- und Zulieferindustrie: Montage von Innenraumkomponenten, Instrumententafeln, Halterungen und Kleinaggregaten.
• Elektro- und Gerätebau: Schraubverbindungen an Gehäusen, Klemmen, Schaltschränken und Bedienfeldern.
• Maschinen- und Anlagenbau: Vormontage von Baugruppen, Sensorhalterungen, Leitungs- und Schienenbefestigungen.
• MRO / Instandhaltung: Wartungs- und Reparaturarbeiten in Werkstatt, Fertigung und Servicefahrzeugen – insbesondere für den CP2612 mit hoher Drehzahl.

Während der CP2611 dank Abschaltkupplung überall dort überzeugt, wo reproduzierbare Anzugsmomente gefordert sind, eignet sich der CP2612 mit Cushion-Kupplung besonders für schraubenintensive, dynamische Anwendungen und häufige Lastwechsel.

Unterschiede der Varianten und technische Kennwerte

Die beiden Modelle CP2611 und CP2612 unterscheiden sich vor allem durch Kupplungsart, Drehzahl und den Drehmomentbereich. Beide nutzen eine 1/4 Zoll HEX-Bitaufnahme, arbeiten bei 6.3 bar und sind für Schraubendurchmesser bis etwa M6 ausgelegt.

Bei der Auswahl sind insbesondere der erforderliche Drehmomentbereich, die angestrebte Taktzeit (Drehzahl), die gewünschte Drehmomentstrategie (Abschalt- vs. Cushion-Kupplung) sowie die verfügbare Druckluftleistung zu berücksichtigen.

Häufige Fehler bei Planung und Einsatz

Trotz der robusten Industrieausführung der CP2611 / CP2612 können typische Anwendungsfehler zu Schraubfehlern, erhöhtem Verschleiß oder Sicherheitsrisiken führen.

• Falscher Drehmomentbereich – Auswahl des CP2612 bei sehr hochfesten Schrauben mit hohem Anziehmoment oder Einsatz des CP2611 bei empfindlichen Kleinschrauben, obwohl ein kleinerer Drehmomentbereich sinnvoll wäre.
• Verwechslung der Kupplungsprinzipien – Verwendung der Cushion-Kupplung dort, wo eine Abschaltkupplung aus Prozesssicherheitsgründen gefordert ist (z. B. sicherheitsrelevante Verbindungen), oder umgekehrt.
• Unzureichende Druckluftversorgung – zu geringer Schlauchquerschnitt, lange Leitungen oder verschmutzte Filter verursachen Druckabfall, schwankende Drehmomente und geringere Drehzahl.
• Betrieb mit falschem Betriebsdruck – deutlich über 6.3 bar steigen Belastung und Drehmoment unkontrolliert; bei zu niedrigem Druck sinken Drehmoment und Reproduzierbarkeit.
• Fehlende Schmierung – Betrieb ohne Druckluft-Wartungseinheit (Filter, Regler, Öler) oder ohne regelmäßige Ölzufuhr verkürzt die Lebensdauer von Motor und Kupplung.
• Ungeeignete Bits – verschlissene oder qualitativ minderwertige Bits / Stecknüsse führen zu Runddrehern, beschädigten Schraubenköpfen und erhöhter Reaktionsbelastung für den Bediener.
• Dauerbetrieb ohne Pausen – längerer Volllastbetrieb ohne Beachtung der Herstellerhinweise kann das Innenleben der Kupplung thermisch und mechanisch überlasten.

Eine sorgfältige Systemauslegung (Werkzeug, Schraube, Werkstoff, Druckluftnetz) sowie geschulte Anwender reduzieren Ausschuss, Nacharbeit und Stillstandzeiten deutlich.

Sicherheitsaspekte und Normen

Die CP2611 / CP2612 gehören zur CP26-Serie von Chicago Pneumatic und sind handgehaltene, nicht elektrisch betriebene Schraubmaschinen, die den Anforderungen der europäischen Maschinenrichtlinie 2006/42/EG und der Norm EN ISO 11148-6 für Schraubwerkzeuge entsprechen.

• EN ISO 11148-6: Legt Sicherheitsanforderungen für Druckluft-Schraubmaschinen fest, einschließlich Risiken durch Lärm, Vibration, Rückschlag und bewegte Teile.
• Druckluftversorgung: Versorgung mit etwa 6.3 bar sauberer, trockener Luft; höherer Druck reduziert die Werkzeuglebensdauer drastisch und kann zu unkontrolliert hohem Drehmoment führen.
• Schmierung: Einsatz eines Nebelölers mit geeignetem Öl (z. B. SAE 10) mit ca. 2 Tropfen pro Minute erhöht Lebensdauer und Zuverlässigkeit von Motor und Kupplung.
• Lärm- und Vibrationsschutz: Geringe Geräuschpegel (ca. 77–80 dB(A) modellabhängig) und Vibrationswerte < 2.5 m/s² verbessern die Ergonomie, machen aber persönliche Schutzausrüstung (z. B. Gehörschutz) bei längerem Einsatz trotzdem empfehlenswert.
• Bestimmungsgemäße Verwendung: Ausschließlich zum Anziehen und Lösen von Schrauben im vorgesehenen Drehmoment- und Schraubendurchmesserbereich; keine Nutzung als Bohrer, Meißel oder in explosionsgefährdeten Bereichen ohne spezielle Ex-Ausführung.
• Regelmäßige Prüfungen: Wiederkehrende Sicht- und Funktionskontrollen von Werkzeug, Schläuchen, Kupplungen und der Druckluft-Wartungseinheit durch befähigtes Personal; Dokumentation gemäß betrieblichen Arbeitsschutzvorgaben.

Durch die Kombination aus normgerechter Konstruktion, korrekter Druckluftauslegung, geeigneter Persönlicher Schutzausrüstung und regelmäßiger Wartung lassen sich die CP2611 / CP2612 sicher, effizient und langlebig betreiben.

Passende Ergänzungsartikel & Systemlösungen von Chicago Pneumatic (TOMANRO)

Für einen durchgängig abgestimmten Druckluft-Schraubarbeitsplatz lassen sich die CP2611 / CP2612 ideal mit weiteren Chicago Pneumatic Drehschraubern, Ratschenschraubern, Schlagschraubern und allgemeinem Druckluftzubehör bei TOMANRO kombinieren.

• Chicago Pneumatic Drehschrauber CP2621 / CP2622 / CP2623 – Shut-off-Drehschrauber mit 1/4 Zoll HEX-Bitaufnahme, werkzeugloser Drehmomenteinstellung und Abschaltkupplung für höhere Drehmomentbereiche und produktive Serienmontage.
• Chicago Pneumatic Druckluftschrauber CP2814 / CP2824 – robuste CP28-Serie mit Abschaltkupplung und Aluminiumgehäuse für präzise Schraubfälle im unteren Drehmomentbereich.
• Chicago Pneumatic Druckluft-Ratsche CP828 – Ratschenschrauber mit 3/8 Zoll Vierkantantrieb und bis zu 70 Nm für Schraubstellen, die mit einem Drehschrauber schwer erreichbar sind.
• Chicago Pneumatic Schlagschrauber CP7783 – ultraleichter 1 Zoll Schlagschrauber mit bis zu 2400 Nm Lösemoment, ideal zur Ergänzung bei hochbelasteten Schraubverbindungen (z. B. Radmuttern, Flansche).
• Drehschrauber-Gruppe und Druckluftwerkzeuge-Obergruppe – Übersicht über weitere Drehschrauber, Schlagwerkzeuge, Schlauchaufroller, Druckluftöler und Zubehör zur optimalen Versorgung der CP-Drehschrauber.
