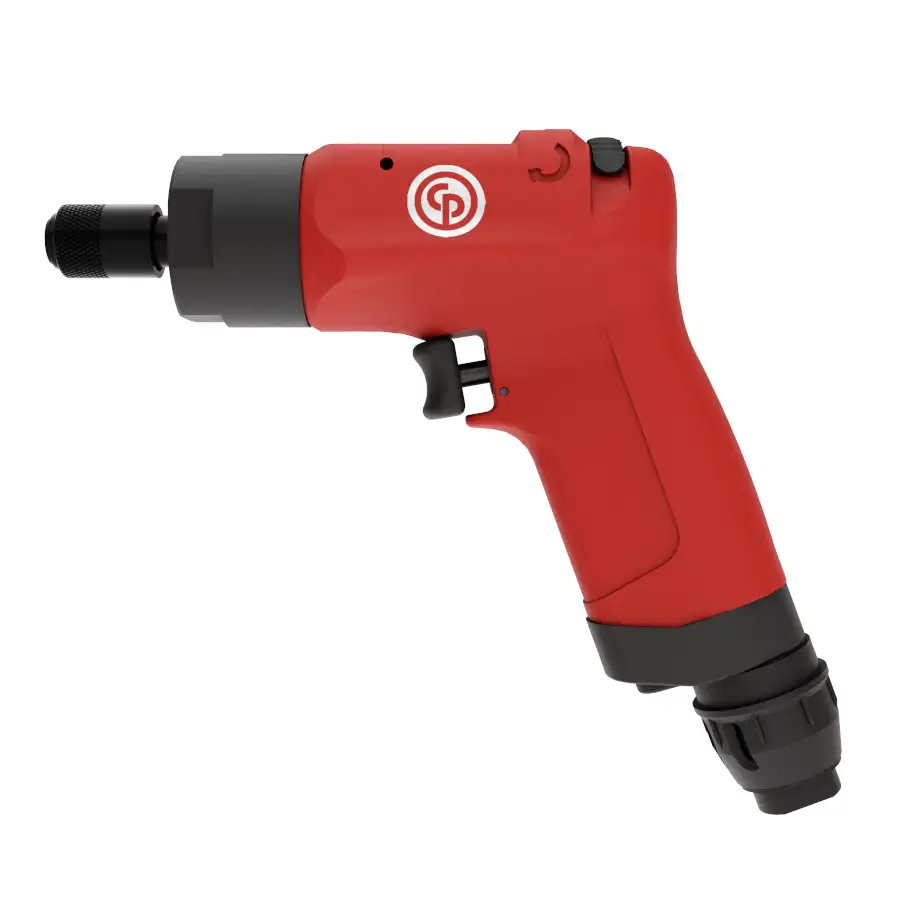

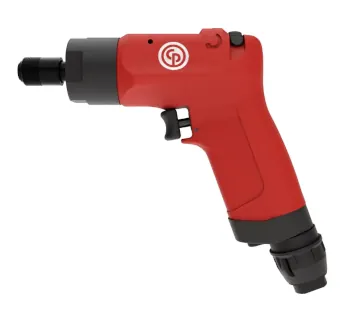

Chicago Pneumatic Drehschrauber (CP2810/CP2811)
Die Chicago Pneumatic CP2810/CP2811 sind robuste Druckluft-Drehschrauber mit Direktantrieb, Aluminiumgehäuse, progressivem Auslöser und einhandbedienbarer Umschalttaste für kontrollierte Serienverschraubungen.
- Direktantrieb: praxistauglich für wiederkehrende Verschraubungen.
- Robust: Aluminiumgehäuse für intensive Anwendungen.
- Kontrollierte Bedienung: progressiver Auslöser und einhandbedienbare Umschalttaste.
- Modellwahl nach Schraubfall: CP2810 (4.5 Nm, 2400 1/min) vs. CP2811 (12.0 Nm, 750 1/min).
- Drehmomenteinstellung: Stillstandsmoment über Luftdruck-Regelung.
- Druckluftdaten: max. 6.3 bar, Luftverbrauch (Leerlauf) 5.6 l/s, Anschluss 1/4" BSP, min. Schlauch-Ø 8 mm.
- Emissionswerte: Schalldruck 83 dB(A), Schallleistung 94 dB(A), Vibration < 2.5 m/s².
Drehmoment
Drehzahl
Betriebsdruck
Luftverbrauch
Luftanschluss
Artikel-Nr.:
Die Chicago Pneumatic CP2810/CP2811 sind robuste Druckluft-Drehschrauber mit Direktantrieb, Aluminiumgehäuse, progressivem Auslöser und einhandbedienbarer Umschalttaste für kontrollierte Serienverschraubungen.
- Direktantrieb: praxistauglich für wiederkehrende Verschraubungen.
- Robust: Aluminiumgehäuse für intensive Anwendungen.
- Kontrollierte Bedienung: progressiver Auslöser und einhandbedienbare Umschalttaste.
- Modellwahl nach Schraubfall: CP2810 (4.5 Nm, 2400 1/min) vs. CP2811 (12.0 Nm, 750 1/min).
- Drehmomenteinstellung: Stillstandsmoment über Luftdruck-Regelung.
- Druckluftdaten: max. 6.3 bar, Luftverbrauch (Leerlauf) 5.6 l/s, Anschluss 1/4" BSP, min. Schlauch-Ø 8 mm.
- Emissionswerte: Schalldruck 83 dB(A), Schallleistung 94 dB(A), Vibration < 2.5 m/s².
Informationen: Drehschrauber (CP2810/CP2811)
Die Chicago Pneumatic CP28-Serie (Modelle CP2810 und CP2811) sind robuste Druckluft-Drehschrauber mit Direktantrieb für wiederkehrende Verschraubungen in Werkstatt und Industrie. Das Aluminiumgehäuse ist auf intensive Anwendungen ausgelegt; der progressive Auslöser und die einhandbedienbare Umschalttaste unterstützen eine kontrollierte, praxisnahe Bedienung.
Die Drehmomentcharakteristik ist als Stillstandsmoment ausgeführt; das Drehmoment wird dabei über die Luftdruck-Regelung eingestellt. CP2810 ist auf hohe Drehzahl für zügige Verschraubungen ausgelegt, CP2811 auf höheres Drehmoment für härtere Schraubfälle.
Einsatzbereiche
- Montagearbeitsplätze mit wiederholten Verschraubungen (z. B. Vorrichtungsbau, Serienmontage).
- Werkstatt & Instandhaltung für kontrollierte Verschraubungen an Bauteilen und Aggregaten.
- Metall- und Anlagenbau für Verschraubungen, bei denen ein kompaktes Druckluftwerkzeug und reproduzierbares Arbeiten gefragt ist.
Unterschiede der Varianten
Die Modelle unterscheiden sich primär über Drehmoment, Drehzahl und Gewicht und lassen sich so passend zum Schraubfall auswählen.
| Merkmal | CP2810 | CP2811 |
|---|---|---|
| Ausführung | Druckluft-Drehschrauber, Direktantrieb, Pistolengriff | Druckluft-Drehschrauber, Direktantrieb, Pistolengriff |
| Max. Arbeitsdrehmoment | 4.5 Nm | 12.0 Nm |
| Leerlaufdrehzahl | 2400 1/min | 750 1/min |
| Luftverbrauch (Leerlauf) | 5.6 l/s | 5.6 l/s |
| Max. Arbeitsdruck | 6.3 bar | 6.3 bar |
| Luftanschluss | 1/4 Zoll BSP | 1/4 Zoll BSP |
| Min. Schlauchdurchmesser | 8 mm | 8 mm |
| Schalldruckpegel | 83 dB(A) | 83 dB(A) |
| Schallleistungspegel | 94 dB(A) | 94 dB(A) |
| Vibration | < 2.5 m/s² | < 2.5 m/s² |
| Nettogewicht | 0.8 kg | 0.9 kg |
Sicherheitsaspekte & Normen
- ISO 11148-6: Sicherheitsanforderungen für handgehaltene, nicht-elektrische Schraubwerkzeuge; dient als Grundlage für die sichere Auslegung und den bestimmungsgemäßen Einsatz.
- 2006/42/EG (Maschinenrichtlinie): Herstellerbezogene Konformität/CE-Kontext für das Produkt und die zugehörigen Unterlagen.
- ISO 15744 (Geräusch) und ISO 28927-2 (Vibration): Mess- bzw. Prüfbezug der angegebenen Emissionswerte.
- Bei Pistolen-Schraubern ist laut Hersteller für bestimmte Modelle ein Seitenhandgriff zu verwenden, wenn das Drehmoment 10.0 Nm überschreitet; dies betrifft aufgrund des max. Drehmoments insbesondere den CP2811.
Montage- und Anwendungshinweise (praxisnah)
- Werkzeug für einen stabilen Betrieb mit einer Druckluftversorgung bis 6.3 bar auslegen (z. B. passende Schlauchdimension und ausreichender Volumenstrom).
- Für gleichmäßige Ergebnisse das Drehmoment über eine saubere Luftdruck-Regelung einstellen (Stillstandsmoment-Prinzip).
- Bei höheren Drehmomenten (insbesondere CP2811) auf kontrollierte Abstützung achten und Herstellerhinweise zum Seitenhandgriff berücksichtigen.
Passende Artikel/Zubehör
- Chicago Pneumatic Alternativ-/Ergänzungsmodelle innerhalb der CP28-Serie (z. B. weitere Drehschrauber-Varianten je nach Schraubfall).
- Druckluft-Zubehör für eine stabile Versorgung (z. B. geeignete Anschlüsse und Komponenten zur Luftaufbereitung passend zur Anlage).
Kurze Übersicht mit den wichtigsten Kerndaten der beiden Modelle.
Zur TOMANRO-Katalogseite CP2810/CP2811Alternative CP28-Drehschrauber für andere Drehmoment-/Drehzahlbereiche.
Zur TOMANRO-Typenseite CP2814/CP2824Weitere Chicago-Pneumatic-Serien zum Vergleich und zur Auswahl.
Zur TOMANRO-Typenseite CP2755/CP2765/CP2780Serie mit Abschaltkupplung und Farbringen zur schnellen Einstellung.
Zur TOMANRO-Typenseite CP2621/CP2622/CP2623Übersicht und Einordnung der Bauarten und Systeme im TOMANRO-Sortiment.
