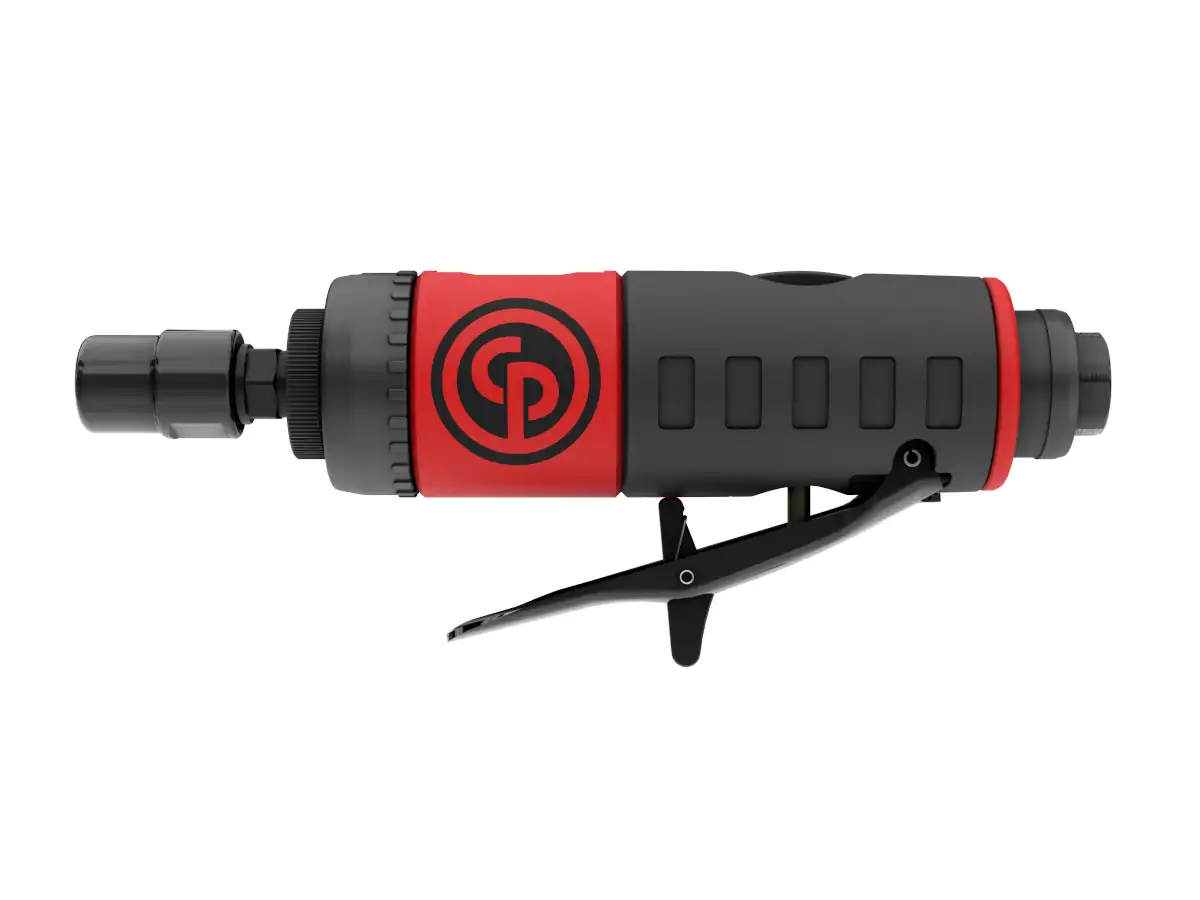

Chicago Pneumatic Druckluft-Stabschleifer CP74

Die Druckluft-Stabschleifer der Serie CP74 von Chicago Pneumatic sind kompakte, leistungsstarke Stiftschleifer für Karosseriebau, MRO-Anwendungen (Maintenance, Repair, Overhaul) und die allgemeine Metallbearbeitung. Die Serie deckt mit kurzen und langen Geradschleifern sowie Winkelköpfen (90° und 120°) ein breites Einsatzspektrum von Entgraten, Schweißnahtbearbeitung, Anfasen und Polieren ab. Die integrierte Spindelarretierung ermöglicht den schnellen Wechsel von Schleifstiften und Hartmetallfräsern mit nur einem Schlüssel, bei typischem Betriebsdruck von etwa 6.3 bar.

Einsatzbereiche des CP74

Die Stabschleifer der Serie CP74 sind auf hohe Produktivität und Bedienerkomfort ausgelegt und werden überall dort eingesetzt, wo präzise Materialabtragung bei begrenztem Platz erforderlich ist.

• Karosseriebau / Fahrzeugbau: Entfernen von Schweißnähten und Spritzern, Angleichen von Übergängen, Entgraten von Kanten an Blechen, Trägern und Haltern, Nacharbeiten vor dem Spachteln und Lackieren.
• Wartung & Instandhaltung (MRO): Nachbearbeitung von Ausschnitten, Bohrungen und Passflächen, Entfernen von Korrosion und Beschichtungsresten an Maschinen, Rahmen, Flanschen und Gehäusen.
• Metallbearbeitung / Schlosserei: Anfasen von Kanten, Verrunden scharfer Schnittkanten, Feinbearbeitung von Werkzeugen und Vorrichtungen, Abtragen von Gussgraten.
• Feinbearbeitung in engen Bereichen: Durch kompakte Bauformen und verschiedene Kopfvarianten eignen sich die CP74-Modelle ideal für schwer zugängliche Stellen im Motorraum, im Fahrgestell, in Anlagen und Schaltschränken.

Varianten der CP74-Serie und technische Unterschiede

Die Serie CP74 umfasst mehrere Modelle mit identischer Spannzange (6 mm / 1/4") und Spindelarretierung, jedoch unterschiedlichen Bauformen, Drehzahlen und Leistungen. Bei TOMANRO sind insbesondere die Ausführungen CP74 06, CP74 08, CP74 10, CP74 11 und CP74 12 verfügbar.

Alle Modelle besitzen ein Verbundgehäuse mit thermoplastischem Gummigriff für bessere Kälteisolierung, ein gutes Leistungs-Gewichts-Verhältnis und einen geregelten Motor mit typischer Leistung von 250 W bzw. 420 W. Der Luftverbrauch liegt je nach Modell im Bereich von etwa 1.3 bis 1.7 l/s bei freier Drehzahl.

Häufige Anwendungsfehler und wie man sie vermeidet

Für eine lange Lebensdauer der CP74-Stabschleifer und reproduzierbare Ergebnisse ist eine korrekte Verwendung entscheidend. Typische Fehler lassen sich mit wenigen Maßnahmen zuverlässig vermeiden.

• Falscher Schleifkopf für die Aufgabe: Ein gerader Stabschleifer (CP74 10, CP74 11, CP74 12) ist für tiefe, schwer zugängliche Bereiche ideal, während Winkel-Ausführungen (CP74 06, CP74 08) Kanten und Schweißnähte auf ebenen Flächen komfortabler erreichen. Die falsche Bauform erhöht Rüstzeit und Belastung des Anwenders.
• Zu hoher Anpressdruck: Häufig wird versucht, den Materialabtrag durch starkes Drücken zu erhöhen. Dies steigert jedoch nur Vibration, Werkzeugverschleiß und Erwärmung. Die Schleifleistung ergibt sich in erster Linie aus Drehzahl, Werkzeugqualität und Körnung – nicht aus Kraft.
• Ungeeigneter Hartmetallfräser / Schleifstift: Zu große Durchmesser oder falsche Geometrien können zu übermäßiger Belastung, schlechter Oberflächenqualität oder sogar Bruch des Fräsers führen. Nur Werkzeuge verwenden, die für die Drehzahl von 22 000 bis 27 000 min^-1 freigegeben sind.
• Fehlende oder unzureichende Druckluftaufbereitung: Kondensat, Partikel und fehlende Schmierung reduzieren die Lebensdauer der CP74-Werkzeuge deutlich. Eine korrekt dimensionierte Filter-Regler-Öler-Einheit und trockene, saubere Luft sind obligatorisch.
• Zu kleiner Schlauchdurchmesser / lange Leitungen: Ein Schlauch mit weniger als 10 mm Innendurchmesser oder sehr langen Leitungswegen führt zu Druckabfall und Leistungsverlust. Chicago Pneumatic empfiehlt mindestens 3/8" bzw. 10 mm Schlauchdurchmesser in Werkzeugnähe.
• Werkstück nicht sicher gespannt: Lose oder unzureichend fixierte Teile können sich beim Schleifen lösen, das Werkstück beschädigen oder den Anwender gefährden. Immer geeignete Spannmittel wie Schraubstöcke, Spannpratzen oder Vorrichtungen nutzen.

Sicherheitsaspekte und Normen

Die Stabschleifer der Serie CP74 sind CE-konform und erfüllen relevante Normen für Lärm und Vibration. Die Betriebsanleitung und die separate Sicherheitsanweisung von Chicago Pneumatic sind vor Inbetriebnahme zwingend zu beachten.

• Sicherheitshebel: Ein Sicherheitshebel verhindert unbeabsichtigtes Anlaufen des Stabschleifers. Das Werkzeug startet nur, wenn der Hebel bewusst betätigt wird.
• Vibrations- und Geräuschwerte: Die Werkzeuge weisen – je nach Modell – typische Vibrationswerte zwischen etwa 2.6 und 5.4 m/s² sowie Schalldruckpegel um 76 bis 81 dB(A) auf und sind nach ISO 28927-12 (Vibration) und ISO 15744 (Geräusch) geprüft.
• Normgerechte PSA: Es sollten mindestens eine Schutzbrille nach EN 166, Gehörschutz nach EN 352 und schnittfeste Handschuhe nach EN 388 getragen werden. Bei intensiver Staubentwicklung sind Atemschutzmasken nach EN 149 empfehlenswert.
• Sichere Auswahl der Schleifwerkzeuge: Nur Schleifstifte und Hartmetallfräser verwenden, die für die maximalen Drehzahlen von bis zu 28 000 min^-1 zugelassen sind. Beschädigte oder unsachgemäß gelagerte Werkzeuge sind sofort auszusortieren.
• Betriebsvorschriften: Nationale Regelwerke (z. B. Arbeitsschutzgesetz, DGUV-Vorschriften) sowie innerbetriebliche Sicherheitsrichtlinien sind zu beachten. Wartung und Reparaturen dürfen nur durch geschultes Fachpersonal durchgeführt werden.

Passende Zubehörartikel und ergänzende Werkzeuge

Für den wirtschaftlichen Einsatz der Druckluft-Stabschleifer CP74 ist eine passende Druckluft-Peripherie sowie qualitativ hochwertiges Schleifzubehör entscheidend. TOMANRO bietet hierfür eine Auswahl an Komponenten, die optimal mit den Werkzeugen von Chicago Pneumatic harmonieren.

• Hartmetallfräser-Kits von Chicago Pneumatic: Spezielle CP-Kits (z. B. Foundry Cut, Double Cut, Aluminium-Kits) mit 1/4"- bzw. 6 mm Schaft eignen sich ideal für Entgraten, intensiven Materialabtrag und das Bearbeiten von Aluminium, Stahl und Guss.
• Druckluftaufbereitung (Filter-Regler-Öler): Eine geeignete Wartungseinheit sorgt für trockene, gefilterte und leicht geölte Druckluft, reduziert Verschleiß der CP74-Stabschleifer und stabilisiert die Werkzeugleistung.
• Druckluftschläuche und Schlauchtrommeln: Qualitativ hochwertige Druckluftschläuche mit mindestens 10 mm Innendurchmesser und robuste Schlauchtrommeln (z. B. HEDI) erleichtern die Schlauchführung, reduzieren Stolpergefahren und stellen ausreichenden Luftdurchsatz sicher.
• Druckluftöler und Zubehör: Zentral oder dezentral eingesetzte Druckluftöler (z. B. von SMC) stellen eine konstante Schmierung des Stabschleifers sicher und verringern interne Reibung sowie Korrosion.
• Weitere Chicago-Pneumatic-Werkzeuge: Ergänzend zu den CP74-Stabschleifern kommen in Karosseriewerkstätten häufig Chicago Pneumatic Bohrmaschinen (z. B. Serien CP785 oder CP879/CP887) sowie Schlagschrauber und Ratschenschrauber derselben Marke zum Einsatz – ideal, um innerhalb eines Systems bei einer Marke zu bleiben.
