Larzep Modulare Handpumpe WI

Die modulare Handpumpe WI von Larzep ist eine Handpumpe ohne Tank, die über eine breite Auswahl an Arbeitsdrücken von ca. 40 bis 400 bar (modellabhängig) verfügt und für den Betrieb mit externen Ölbehältern konzipiert ist. Die Pumpen sind leichtgewichtig, besitzen Gewindebohrungen in der Grundplatte zur einfachen Montage und sind vollständig schwarz nitriert für hohen Korrosionsschutz und eine lange Lebensdauer. Der Betätigungshebel ist im Lieferumfang enthalten, der Tank bewusst nicht – dadurch lässt sich die WI-Pumpe flexibel in neue oder bestehende Hydraulikaggregate integrieren.

Einsatzbereiche

• Hydraulikaggregate und Steuerblöcke: Aufbau von kompakten Handpumpenaggregaten mit frei wählbarem Tankvolumen für Zylinder oder in der Werkstatthydraulik.
• Maschinen- und Anlagenbau: Integration als Pumpenmodul in Sondermaschinen, Vorrichtungen oder Prüfständen, bei denen Tankgröße und Einbauposition kundenspezifisch ausgeführt werden.
• Prüf- und Messtechnik: Druckaufbau in Funktions- und Dichtheitsprüfständen mit definiertem Druckbereich (z. B. 40, 100, 200 oder 400 bar) und separatem Reservoir.
• Service und Retrofit: Austausch von Pumpeneinheiten in bestehenden Anlagen, wenn der Tank weiterverwendet werden soll oder eine Nachrüstung auf andere Druckstufen erforderlich ist.
• Hydraulikschaltschränke und OEM-Anwendungen: Einbau in kundenspezifische Hydrauliksysteme, bei denen geometrischer Einbau, Tankform und zusätzliche Ventiltechnik vom Anwender vorgegeben werden.

Unterschiede der WI-Varianten

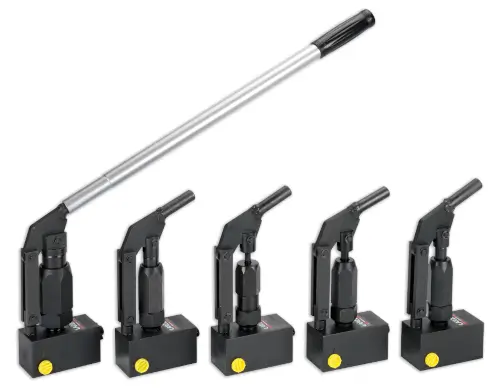

Die WI-Baureihe umfasst mehrere Modelle, die sich vor allem im maximalen Betriebsdruck und im Ölvolumen pro Hub unterscheiden und so eine genaue Anpassung an die Anwendung erlauben. Alle Ausführungen sind Tank-lose Pumpenmodule mit Montagelöchern in der Fußplatte und für die Verwendung mit externen Tanks vorgesehen. :contentReference[oaicite:0]{index=0}

• WI040 – 40 bar: Niederdruck-Modell mit sehr hohem Fördervolumen pro Hub (ca. 36.0 cm³/Hub), ideal für Anwendungen mit großem Ölbedarf und relativ niedrigem Druck (z. B. Spann- oder Positionierfunktionen). :contentReference[oaicite:1]{index=1}
• WI100 – 100 bar: Universelle Ausführung mit ca. 18.0 cm³/Hub, gut geeignet für Prüf- und Kleinanlagen im mittleren Druckbereich. :contentReference[oaicite:2]{index=2}
• WI210 – 200 bar: Modell mit ca. 10.0 cm³/Hub, wenn höhere Drücke bei noch moderatem Ölbedarf gefordert sind (z. B. Spannzylinder, kleine Pressen). :contentReference[oaicite:3]{index=3}
• WI400 – 400 bar: Ausführung mit ca. 4.0 cm³/Hub für Anwendungen, bei denen ein höherer Druck wichtiger ist als großes Volumen pro Hub, z. B. bei kleineren Hochdruckzylindern. :contentReference[oaicite:4]{index=4}
• Modulares Konzept: Alle WI-Pumpen sind leicht, besitzen Gewindebohrungen im Fuß zur einfachen Befestigung und eine schwarz nitrierte Oberfläche zur Verbesserung von Korrosions- und Verschleißbeständigkeit; der Anwender wählt Tankgröße, Ventile und Zusatzkomponenten passend zur Applikation. :contentReference[oaicite:5]{index=5}

Häufige Fehler in der Praxis

• Falscher Druckbereich gewählt: Eine WI-Pumpe mit 40 bar wird in einem System eingesetzt, das deutlich höhere Drücke benötigt – daraus resultieren unzureichende Kräfte und fehlerhafte Prüfergebnisse.
• Unzureichendes Tankvolumen: Der externe Tank ist zu klein dimensioniert, sodass der Ölspiegel stark schwankt, Luft angesaugt wird und der Zylinder ruckartig fährt oder den Hub nicht vollständig erreicht.
• Fehlende oder falsche Befestigung: Die Pumpe wird nicht über die vorgesehenen Gewindebohrungen in der Grundplatte befestigt, sondern nur lose platziert – das kann bei stärkerem Pumpenhub zu Kippen oder Verschieben führen.
• Mischbetrieb ungeeigneter Medien: Verwendung von ungeeigneten oder nicht freigegebenen Hydraulikflüssigkeiten (z. B. stark aggressiven Medien) kann die Dichtungen und die nitrierte Oberfläche schädigen.
• Fehlende Entlüftung: Nach der Montage wird das System nicht korrekt entlüftet; kompressible Luftblasen führen zu schwammigem Druckaufbau und ungenauen Kräften.
• Unpassende Systemkomponenten: Schläuche, Kupplungen oder Ventile sind nicht für den gewählten Druckbereich (z. B. 200 oder 400 bar) ausgelegt, was das Risiko von Leckagen oder Bauteilversagen erhöht.

Sicherheitsaspekte und Normen

• Systemdruck und schwächste Komponente: Der Betriebsdruck des Gesamtsystems darf den Druckbereich der Komponente mit dem kleinsten Nennwert nicht überschreiten – dies gilt insbesondere für Schläuche, Kupplungen und Zylinder. :contentReference[oaicite:6]{index=6}
• Auswahl mit Sicherheitsreserve: Die Pumpe sollte so dimensioniert werden, dass die Anwendung im Regelfall maximal ca. 80 % der Nennkapazität nutzt, um Reserven für Lastspitzen zu lassen. :contentReference[oaicite:7]{index=7}
• Stabiler Aufbau: WI-Pumpen sind über die Gewindebohrungen in der Basis an einer stabilen Struktur zu befestigen; der Tank ist so zu montieren, dass keine Kavitation oder Luftansaugung auftritt.
• Mechanische Lastsicherung: Angehobene Lasten sind immer mechanisch abzustützen (Unterstellböcke, Stützen); die Hydraulik dient nur zum Heben/Bewegen, nicht zum dauerhaften Halten.
• Regelmäßige Inspektion: Schläuche, Verschraubungen, Ventile und Tank auf Leckagen, Korrosion, Risse und Beschädigungen prüfen; defekte Komponenten sofort ersetzen.
• Persönliche Schutzausrüstung: Bediener sollten geeignete PSA (Schutzbrille, Handschuhe, ggf. Sicherheitsschuhe) tragen und im Umgang mit Hydraulik nach ISO 4413 und einschlägigen DGUV-Regeln geschult sein.

Zubehör, Werkzeuge und Zylinder – Systemaufbau mit Larzep und TOMANRO

Die modulare Handpumpe WI ist als Pumpenkopf für ein komplettes Hydrauliksystem ausgelegt und lässt sich mit Larzep Schläuchen, Manometern, Verteilern, Ventilen, Zylindern und Werkzeugen kombinieren. Auf den Typenseiten von TOMANRO können passende Komponenten ausgewählt und zu einem maßgeschneiderten System zusammengestellt werden. :contentReference[oaicite:8]{index=8}

• Modulare Handpumpe WI: Übersicht aller verfügbaren Modelle (z. B. WI040, WI100, WI200, WI400) unter Larzep Modulare Handpumpe WI .
• Hydraulikschläuche: 700-bar-Hochdruckschläuche mit passenden Kupplungen zur Verbindung von Pumpe, Ventilen und Zylindern: Larzep Hydraulikschläuche .
• Hydraulikzubehör (Manometer, Verteiler, Ventile, Kupplungen): Druckmessung, Verzweigung und Steuerung des Ölstroms über: Hydraulikzubehör bei TOMANRO .
• Larzep-Zylinder: Passende einfachwirkende Zylinder für die WI-Pumpe, z. B. Larzep Zylinder SSM oder Flachzylinder Larzep Flachzylinder SSP .
• Hydraulikpumpen allgemein: Kombination der WI-Pumpe mit anderen Pumpentypen (z. B. W-Handpumpen, Druckluft- oder Elektroaggregate) über die Gruppenübersicht: Hydraulikpumpen bei TOMANRO .
• Pumpen-Zylinder-Sets: Vorkonfigurierte Sets mit Pumpe, Zylinder, Schlauch und Zubehör zur schnellen Inbetriebnahme: Larzep Pumpen-Zylinder-Sets .

Technische Kennwerte (Auszug aus der WI-Baureihe)

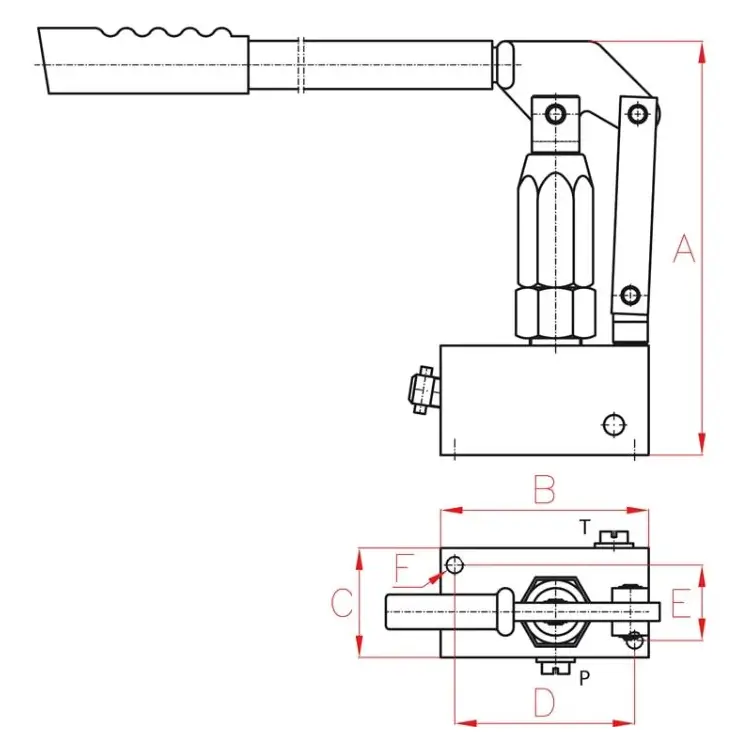

Hinweis: Alle WI-Modelle sind als modulare Handpumpen ohne Tank ausgeführt und benötigen einen geeigneten externen Behälter. Detaillierte Maßzeichnungen, Gewichte und ergänzende Druckstufen finden Sie in den offiziellen Larzep-Datenblättern sowie auf der Typenseite Larzep Modulare Handpumpe WI bei TOMANRO .
