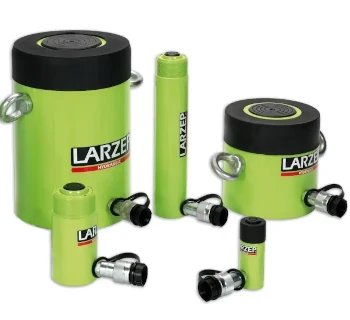

Larzep Einfachwirkende Zylinder SSM

Die Einfachwirkenden Zylinder SSM von Larzep sind robuste Hydraulikzylinder mit Federrückzug für industrielle Allgemeinanwendungen und decken einen Kapazitätsbereich von 5 t bis 220 t bei einem maximalen Betriebsdruck von 700 bar ab. Sie werden aus hochfestem Stahl gefertigt, verfügen über eine stark vorgespannten Rückzugfeder für schnellen Rückhub und bieten Hübe bis 362 mm, wodurch sie sich ideal zum Heben, Richten, Pressen und Positionieren von Lasten eignen. Gewinde am Zylinderbund, an der Kolbenstirn sowie Grundplattenbohrungen erleichtern die Montage von Zubehör und die Integration in vorhandene Vorrichtungen.

Produktübersicht

Die Baureihe SSM umfasst einfachwirkende Feder­rückzugzylinder mit Kapazitäten von 5 t, 10 t, 15 t, 23 t, 30 t, 50 t, 75 t, 95 t bis hin zu 220 t und Hüben zwischen 25 mm und 362 mm. Dank der starken Rückholfeder können die Zylinder in nahezu jeder Lage, auch in Über-Kopf-Anwendungen, eingesetzt werden, ohne dass ein aktiver Rücklauf hydraulisch realisiert werden muss.

• Einfachwirkende Zylinder mit Federrückzug für 700-bar-Hydrauliksysteme.
• Kapazität von 5 t bis 220 t, Hub bis 362 mm.
• Industriequalität für Werkstatt, Bau, Montage und schwere industrielle Einsätze.
• Montagefreundlich durch Bundgewinde, Kolbengewinde und Grundplattenbohrungen für Zubehör.
• Kompatibel mit Larzep-Zubehör wie Sätteln, Aufnahmestücken und Kippgelenken.

Konstruktive Merkmale

Die Konstruktion der SSM-Einfachzylinder ist auf hohe Belastbarkeit, lange Lebensdauer und zuverlässige Rückstellung ausgelegt.

• Zylinderkörper aus massivem, hochfestem Stahl für hohe Dauerfestigkeit.
• Stark vorgespannte Druckfeder für schnellen Kolbenrückzug, Einsatz in allen Lagen möglich.
• Hartverchromter Kolben mit Abstreifring und Führungsband zum Schutz vor Schmutz und zur Aufnahme von Querkräften.
• Stopp-Ring kann die volle Zylinderkapazität aufnehmen und schützt vor mechanischer Überhubbelastung.
• Bundgewinde, Kolbengewinde und Grundplattenbohrungen zur sicheren Befestigung in Vorrichtungen und zur Aufnahme von Zubehör.
• Schwerere Zylinder werden serienmäßig mit Tragegriffen oder Augenschrauben geliefert, um das Handling zu erleichtern.

Technische Daten (Baureihe SSM – Übersicht)

Einsatzbereiche & Vorteile

Die Einfachwirkenden Zylinder SSM sind für Werkstatt, Bau, Montage und schwere industrielle Anwendungen konzipiert und bieten eine zuverlässige Lösung für tägliche Hebe- und Pressaufgaben.

• Universell einsetzbar zum Heben, Drücken, Richten, Halten und Positionieren von Lasten.
• Federrückzug ermöglicht schnelle Rückstellung, auch bei Über-Kopf- und Schräganwendungen.
• Hartverchromter Kolben mit Führungs- und Abstreifringen verlängert die Lebensdauer im rauen Einsatz.
• Montagefreundlich dank Gewinden am Bund, Kolbengewinde und Grundplattenbohrungen.
• Schwerlasttauglich – Kapazitäten bis 220 t und Hübe bis 362 mm für vielfältige Aufgaben.
• Robuste Stahlkonstruktion mit Stopp-Ring, der die volle Zylinderkapazität aufnehmen kann.

Montage- und Sicherheitshinweise

Für den sicheren Betrieb der SSM-Zylinder sind die Betriebsanleitung von Larzep sowie die einschlägigen Arbeitsschutzvorschriften zu beachten.

• Zylinder nur mit zugelassenen 700-bar-Hydraulikkomponenten (Pumpen, Schläuche, Kupplungen) betreiben.
• Auflageflächen eben, tragfähig und gegen Verrutschen gesichert herstellen.
• Last möglichst zentral auf den Kolben aufbringen und Querkräfte vermeiden.
• Roten Bereich bzw. Endlagenbegrenzung beachten und Zylinder nicht als dauerhafte Stütze ohne zusätzliche Sicherung verwenden.
• Vor jedem Einsatz Zylinder, Anschlüsse und Schläuche auf Beschädigung und Undichtigkeit prüfen; beschädigte Komponenten sofort außer Betrieb nehmen.
• Bedienung nur durch geschultes Personal; regelmäßige Prüfungen dokumentieren und nach Herstellervorgaben durchführen.
