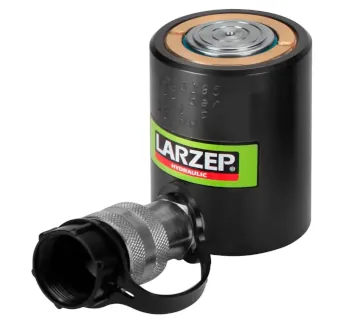

Larzep Flachzylinder SSP
Die Flachzylinder SSP von Larzep sind einfachwirkende Hydraulikzylinder mit niedriger Bauhöhe, hoher Tragfähigkeit von 10 bis 100 t und einem maximalen Betriebsdruck von 700 bar. Durch ihren schwarz nitrocarburierten Zylinderkörper, präzise Führungsbänder und optional neigbare Sättel bieten sie hohe Verschleißfestigkeit sowie zuverlässige Kraftübertragung auch bei Schräglasten. Alle Modelle werden mit 125 % der Nennkapazität geprüft und mit einer AZ3140-Kupplung ausgeliefert, was eine sofort einsatzbereite und sichere Lösung für industrielle Hub- und Positionieraufgaben gewährleistet.
- Niedrige Bauhöhe für den Einsatz in sehr engen Arbeitsbereichen.
- Hohe Druckkraft bis 100 t bei kompakten Abmessungen.
- Einfachwirkendes 700-bar-System für standardisierte Hydraulikanwendungen.
- Nitrocarburierte Oberfläche für hervorragende Korrosions- und Verschleißbeständigkeit.
- Führungsbänder zur Verbesserung der Seitenlastaufnahme.
- Optionale neigbare Sättel für optimale Kraftverteilung bei Schräglasten.
- 100 % geprüft mit 125 % Last für maximale Sicherheit.
- AZ3140-Kupplung mit Schutzkappe inklusive.
Die Flachzylinder SSP von Larzep sind einfachwirkende Hydraulikzylinder mit niedriger Bauhöhe, hoher Tragfähigkeit von 10 bis 100 t und einem maximalen Betriebsdruck von 700 bar. Durch ihren schwarz nitrocarburierten Zylinderkörper, präzise Führungsbänder und optional neigbare Sättel bieten sie hohe Verschleißfestigkeit sowie zuverlässige Kraftübertragung auch bei Schräglasten. Alle Modelle werden mit 125 % der Nennkapazität geprüft und mit einer AZ3140-Kupplung ausgeliefert, was eine sofort einsatzbereite und sichere Lösung für industrielle Hub- und Positionieraufgaben gewährleistet.
- Niedrige Bauhöhe für den Einsatz in sehr engen Arbeitsbereichen.
- Hohe Druckkraft bis 100 t bei kompakten Abmessungen.
- Einfachwirkendes 700-bar-System für standardisierte Hydraulikanwendungen.
- Nitrocarburierte Oberfläche für hervorragende Korrosions- und Verschleißbeständigkeit.
- Führungsbänder zur Verbesserung der Seitenlastaufnahme.
- Optionale neigbare Sättel für optimale Kraftverteilung bei Schräglasten.
- 100 % geprüft mit 125 % Last für maximale Sicherheit.
- AZ3140-Kupplung mit Schutzkappe inklusive.
Informationen: Flachzylinder SSP
Die Flachzylinder SSP von Larzep sind einfachwirkende Hydraulikzylinder mit niedriger Bauhöhe für präzise Hub- und Positionieraufgaben in beengten Bereichen. Mit Tragfähigkeiten von 10 bis 100 t, Hublängen bis 60 mm und einem maximalen Betriebsdruck von 700 bar eignen sie sich ideal für Maschinenpositionierung, Lasthebearbeiten und Prüfaufgaben im Industrieeinsatz.
Der schwarz nitrocarburierte Zylinderkörper und Sattel bieten eine sehr hohe Widerstandsfähigkeit gegen Verschleiß und Korrosion. Robuste Führungsbänder erhöhen die Seitenlastaufnahme, während optional verfügbare neigbare Sättel (ab 30 t) die Kraftübertragung auf schief aufliegende Lasten verbessern und Bauteile zuverlässig schützen.
Alle SSP-Flachzylinder werden mit 125 % der Nennkapazität geprüft und mit einer AZ3140-Kupplung inklusive Gummischutzkappe ausgeliefert. Damit bietet die Baureihe eine langlebige, sichere und sofort einsetzbare Lösung für professionelle Hydraulikanwendungen.
Vorteile und Konstruktionsmerkmale
- Niedrige Bauhöhe für Arbeiten in beengten Bereichen, z. B. unter Maschinenrahmen oder Fundamenten.
- Hohe Druckkraft von 10 bis 100 t bei kompakten Abmessungen für kraftvolle Hub- und Pressaufgaben.
- Einfachwirkendes Design für den Betrieb an 700-bar-Hydraulikaggregaten mit minimalem Steueraufwand.
- Schwarz nitrocarburierter Zylinderkörper und Sattel für maximale Korrosions- und Verschleißfestigkeit.
- Führungsbänder zur Verbesserung der Seitenlastbeständigkeit und zur Erhöhung der Zylinderlebensdauer.
- Optional neigbare Sättel (Modelle 30–100 t) zur besseren Aufnahme von Seiten- und Schräglasten.
- Werksprüfung mit 125 % der Nennkapazität für hohe Betriebssicherheit und dokumentierte Tragfähigkeit.
- Inklusive AZ3140-Kupplung mit Gummischutzkappe für den direkten Anschluss an gängige Hydrauliksysteme.
Typische Einsatzbereiche
- Maschinenpositionierung beim Ausrichten, Nivellieren und Verschieben von Aggregaten und Anlagen.
- Montage- und Pressarbeiten in Fertigung, Instandhaltung und Werkzeugbau.
- Lasthebungen an Stahlkonstruktionen, Fundamenten, Brücken oder schweren Baugruppen.
- Prüf- und Belastungstests an Bauteilen, Rahmenkonstruktionen und Tragstrukturen.
- Service- und Instandhaltungsarbeiten in Werkstätten, auf Baustellen und in der Prozesstechnik.
Technische Kennwerte (Auszug aus der Baureihe)
| Modell | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Ölvolumen max. |
|---|---|---|---|---|---|
| SSP01004 | 10 t | 40 mm | 89 mm | 700 bar | 64 cm³ |
| SSP02004 | 20 t | 40 mm | 101 mm | 700 bar | 125 cm³ |
| SSP03006 | 30 t | 60 mm | 125 mm | 700 bar | 265 cm³ |
| SSP05006 | 50 t | 60 mm | 125 mm | 700 bar | 425 cm³ |
| SSP10006 | 100 t | 60 mm | 141 mm | 700 bar | 796 cm³ |
Hinweis: Weitere Varianten, Abmessungen und Detailinformationen sind den technischen Unterlagen von Larzep zu entnehmen.
Abmessungen Flachzylinder SSP
| Flachzylinder SSP | Druckkraft (t) | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | H (mm) | K (mm) | L (mm) | N (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
