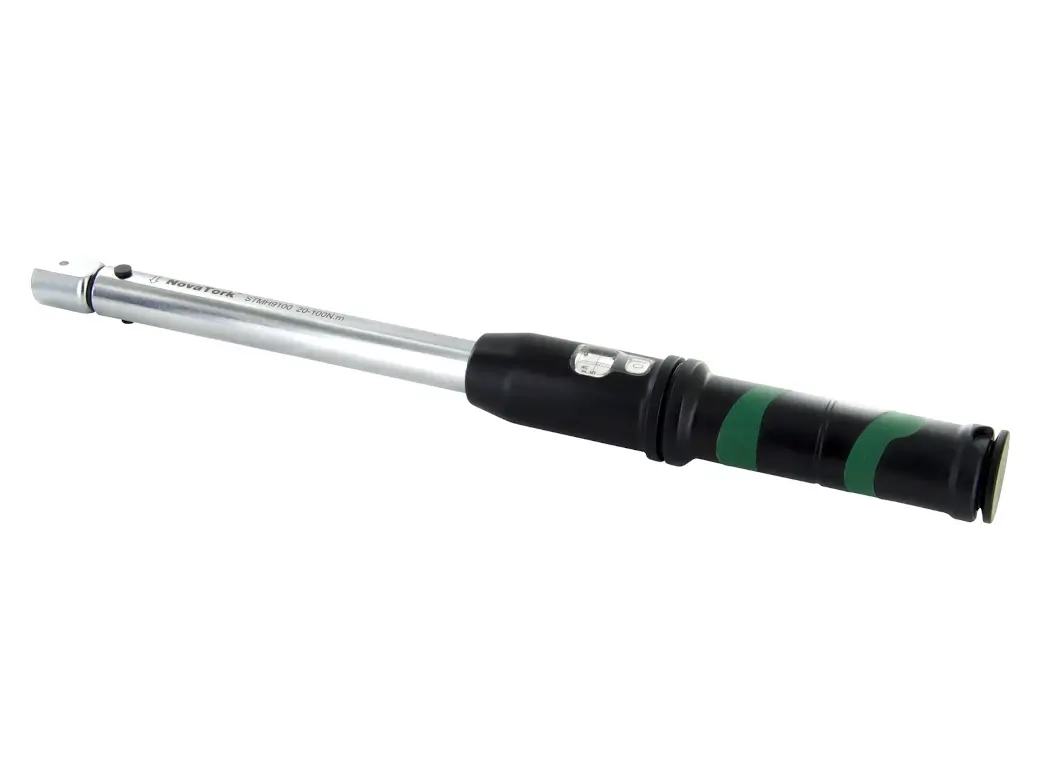

NovaTork Drehmomentknackschlüssel STMH

Der NovaTork STMH ist ein Klick-Drehmomentschlüssel der STM-Serie mit Einsteck-/Kopfhalter-System für definierte Montageverschraubungen und wird über eine Sichtfensterskala fein eingestellt. Die Push/Pull-Endkappe dient als Drehmomentsperre gegen unbeabsichtigtes Verstellen, während Varianten mit 9 x 12 bzw. 14 x 18 Aufnahme Messbereiche von 20 - 100 Nm bis 80 - 400 Nm abdecken.

Sichtfensterskala: große Ablesbarkeit mit feiner Abstufung
Drehmomentsperre: Push/Pull-Endkappe verhindert versehentliches Verstellen
Einstecksystem: Kopfhalter für 9 x 12 oder 14 x 18 Einsteckwerkzeuge
Greifbereich (Varianten): 20 - 100 Nm, 30 - 150 Nm, 40 - 200 Nm, 60 - 300 Nm, 80 - 400 Nm
Gewicht (je Variante): 0.9 kg, 1.1 kg, 1.2 kg, 1.6 kg
Griff: ergonomisch, rutschfest, aus ölbeständigem technischem Kunststoff
Praxis: geeignet für Montage, Service und Instandhaltung mit Drehmomentvorgabe

6 Artikel → Drehmomentknackschlüssel STMH

Drehmomentknackschlüssel STMH

Produkt-Typ
Messbereich
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Sichtfensterskala: große Ablesbarkeit mit feiner Abstufung
Drehmomentsperre: Push/Pull-Endkappe verhindert versehentliches Verstellen
Einstecksystem: Kopfhalter für 9 x 12 oder 14 x 18 Einsteckwerkzeuge
Greifbereich (Varianten): 20 - 100 Nm, 30 - 150 Nm, 40 - 200 Nm, 60 - 300 Nm, 80 - 400 Nm
Gewicht (je Variante): 0.9 kg, 1.1 kg, 1.2 kg, 1.6 kg
Griff: ergonomisch, rutschfest, aus ölbeständigem technischem Kunststoff
Praxis: geeignet für Montage, Service und Instandhaltung mit Drehmomentvorgabe

Informationen: Drehmomentknackschlüssel STMH

Der NovaTork Drehmomentknackschlüssel STMH ist ein Klick-Drehmomentschlüssel der STM-Serie zur kontrollierten Montage von Schraubverbindungen. Das Drehmoment wird über eine große Sichtfensterskala mit feiner Abstufung eingestellt; die Endkappe (Push/Pull) dient als Drehmomentsperre, damit sich der eingestellte Wert nicht versehentlich verstellt.

Das STMH-Modell ist als Einsteck-/Kopfhalter-System ausgeführt und nimmt Einsteckwerkzeuge mit 9 x 12 oder 14 x 18 (Werkzeugaufnahme) auf. Laut Produktangaben ist der Griff ergonomisch, rutschfest und aus technischem Kunststoff gefertigt, der ölbeständig und auf Langlebigkeit ausgelegt ist.

Einsatzbereiche

Maschinen- und Anlagenbau: definierte Montage- und Wartungsverschraubungen mit reproduzierbarem Anzug
Instandhaltung/Service: kontrolliertes Nachziehen und dokumentierbare Montagequalität
Industrie-Montage: wiederholgenaues Anziehen in Serien- und Einzelmontage
Metallverarbeitung: drehmomentgerechtes Anziehen von Verbindungselementen bei Montagearbeiten

Varianten & Unterschiede

Innerhalb des STMH-Typs unterscheiden sich die Varianten über Werkzeugaufnahme (9 x 12 oder 14 x 18), den jeweiligen Messbereich (Greifbereich) und das Gewicht. Innerhalb der STM-Serie existieren außerdem weitere Bauformen (z. B. STMX und STM), jedoch ist STMH das Einsteck-/Kopfhalter-Modell.

Sicherheitsaspekte

Drehmomentsperre: Das Push/Pull-Prinzip der Endkappe sichert den eingestellten Drehmomentwert gegen versehentliche Änderung.

Bedienungshinweise

Drehmoment einstellen: Endkappe zum Entriegeln ziehen, Griff drehen, anschließend zum Verriegeln drücken (Push/Pull-Lock).
Einsteckwerkzeug: Passendes Einsteckwerkzeug entsprechend der Werkzeugaufnahme (9 x 12 oder 14 x 18) auswählen und im Kopfhalter verwenden.

Technische Daten

Artikel-Nr.	Werkzeugaufnahme	Messbereich	Länge	Gewicht
STMH9100	9 x 12	20 - 100 Nm	423 mm	0.9 kg
STMH9150	9 x 12	30 - 150 Nm	463 mm	1.1 kg
STMH14150	14 x 18	30 - 150 Nm	467 mm	1.1 kg
STMH14200	14 x 18	40 - 200 Nm	494 mm	1.2 kg
STMH14300	14 x 18	60 - 300 Nm	554 mm	1.2 kg
STMH14400	14 x 18	80 - 400 Nm	707 mm	1.6 kg

Bild zur Bedienlogik

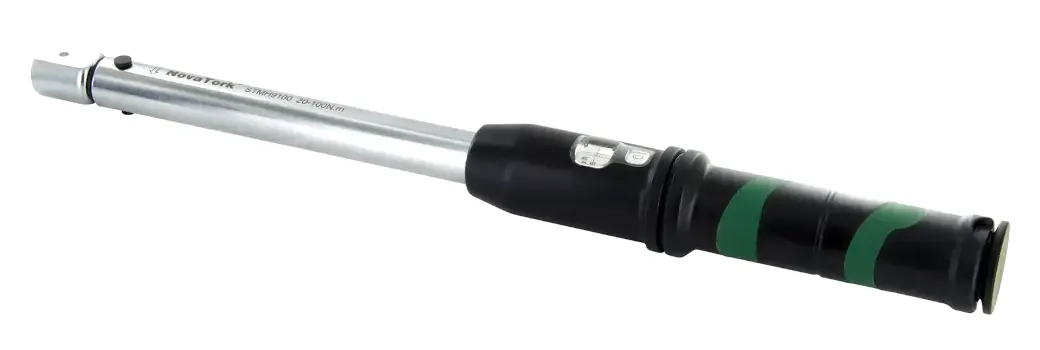

NovaTork STM-Serie: Push/Pull-Lock zur Drehmomenteinstellung

Passende Artikel/Zubehör

Steckschlüssel, OH: Einsteckwerkzeuge für das Einstecksystem (modell-/aufnahmeabhängig)
Ringschlüssel, QH: Einsteck-Ringschlüssel für definierte Schraubverbindungen
Einsteckwerkzeuge DH: Einsteck-/Adapterlösungen (sofern passend zur Anwendung)
Drehmomentknackschlüssel STMX: alternative Bauform innerhalb der STM-Serie
Drehmomentknackschlüssel STM: alternative Bauform innerhalb der STM-Serie
