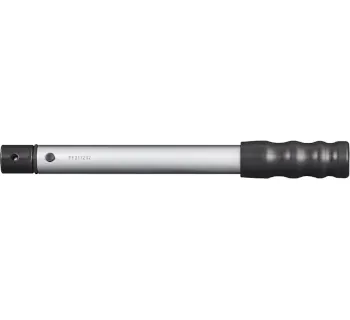

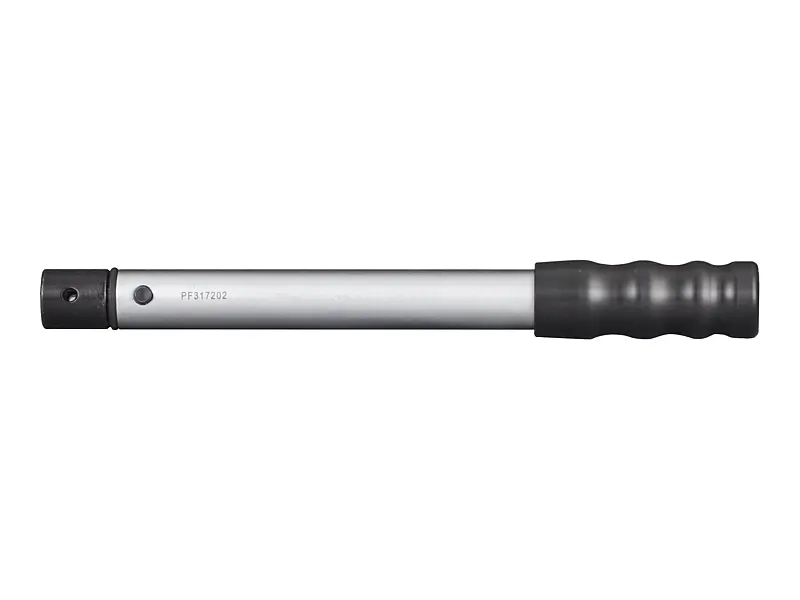

NovaTork Drehmomentschlüssel PCH

Der NovaTork PCH ist ein PRE-SET Drehmomentschlüssel für Einsteckwerkzeuge und wird für Anwendungen mit vorgegebenem Anzugsdrehmoment beschrieben, bei denen der Bediener die Einstellung nicht unabsichtlich ändern kann. Die Serie deckt 1 ~ 340 Nm ab und ist mit einer Genauigkeit von +/-4% (im Uhrzeigersinn, 20% bis 100% des Maximaldrehmoments) angegeben.

PRE-SET: eingestelltes Drehmoment kann nicht unabsichtlich geändert werden
System: für Einsteckwerkzeuge
Aufnahme: Kopfhalter für 9 x 12 mm oder 14 x 18 mm Einsteckwerkzeuge
Messbereich: 1 ~ 340 Nm
Genauigkeit: +/-4% (CW, 20%–100% max. Drehmoment)
Varianten (Messbereiche): z. B. 1–5 Nm, 2–10 Nm, 3–15 Nm, 4–20 Nm, 5–25 Nm, 7–35 Nm, 8–40 Nm, 5–50 Nm, 15–85 Nm, 25–120 Nm, 40–180 Nm, 40–200 Nm, 60–300 Nm

13 Artikel → Drehmomentschlüssel PCH

Drehmomentschlüssel PCH

Produkt-Typ
Messbereich
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

PRE-SET: eingestelltes Drehmoment kann nicht unabsichtlich geändert werden
System: für Einsteckwerkzeuge
Aufnahme: Kopfhalter für 9 x 12 mm oder 14 x 18 mm Einsteckwerkzeuge
Messbereich: 1 ~ 340 Nm
Genauigkeit: +/-4% (CW, 20%–100% max. Drehmoment)
Varianten (Messbereiche): z. B. 1–5 Nm, 2–10 Nm, 3–15 Nm, 4–20 Nm, 5–25 Nm, 7–35 Nm, 8–40 Nm, 5–50 Nm, 15–85 Nm, 25–120 Nm, 40–180 Nm, 40–200 Nm, 60–300 Nm

Informationen: Drehmomentschlüssel PCH

Der NovaTork Drehmomentschlüssel PCH ist ein PRE-SET Drehmomentschlüssel für Anwendungen, in denen ein definiertes Anzugsdrehmoment vorgegeben und im Prozess zuverlässig eingehalten werden muss. Das Werkzeug ist dafür ausgelegt, auf ein gewünschtes Drehmoment eingestellt zu werden, wobei der Bediener das eingestellte Drehmoment nicht unabsichtlich ändern kann; das unterstützt gleichbleibende Ergebnisse und reduziert Einstellfehler.

Die PCH-Serie deckt einen Drehmomentbereich von 1 ~ 340 Nm ab und arbeitet mit Einsteckwerkzeugen für unterschiedliche Anwendungen. Die angegebene Genauigkeit beträgt +/-4% im Uhrzeigersinn (bezogen auf 20% bis 100% des maximalen Drehmoments).

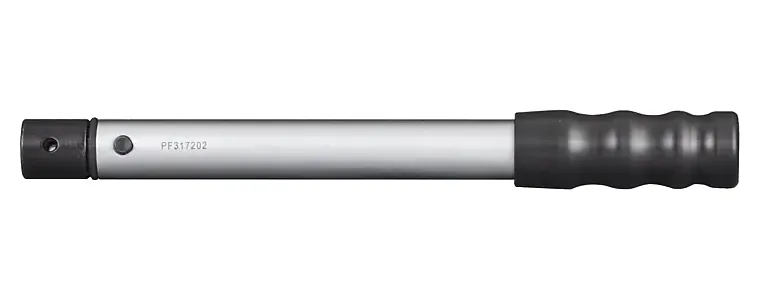

NovaTork Drehmomentschlüssel PCH (Beispielabbildung)

Einsatzbereiche

Serienmontage und Montagearbeitsplätze mit vorgegebenen Drehmomenten
Instandhaltung und Service, wenn wiederholgenaues Anziehen erforderlich ist
Maschinen- und Anlagenbau für standardisierte Schraubprozesse
Werkstatt-Umgebungen, in denen Einsteckwerkzeuge (z. B. Steck- oder Ringschlüssel) flexibel genutzt werden sollen

Varianten & Unterschiede

Für den NovaTork Drehmomentschlüssel PCH sind mehrere Ausführungen mit unterschiedlichen Messbereichen gelistet (siehe Tabelle). Der PCH-Schlüssel ist als Drehmoment-Einsteck-System ausgelegt; als Kopfhalter wird eine Aufnahme für Einsteckwerkzeug mit 9 x 12 mm oder 14 x 18 mm genannt.

Serie/Typ	Produkt-Typ	Messbereich	Werkzeugaufnahme	Länge	Gewicht	Artikel-Nr.
95S	Drehmoment Einsteck	1 ~ 5 Nm	9 x 12 mm	Länge: 145 mm	0.22 kg	YO-PCH95S
910S	Drehmoment Einsteck	2 ~ 10 Nm	9 x 12 mm	Länge: 145 mm	0.23 kg	YO-PCH910S
915S	Drehmoment Einsteck	3 ~ 15 Nm	9 x 12 mm	Länge: 145 mm	0.23 kg	YO-PCH915S
920	Drehmoment Einsteck	4 ~ 20 Nm	9 x 12 mm	Länge: 155 mm	0.25 kg	YO-PCH920
925	Drehmoment Einsteck	5 ~ 25 Nm	9 x 12 mm	Länge: 178 mm	0.28 kg	YO-PCH925
935	Drehmoment Einsteck	7 ~ 35 Nm	9 x 12 mm	Länge: 205 mm	0.32 kg	YO-PCH935
940S	Drehmoment Einsteck	8 ~ 40 Nm	9 x 12 mm	Länge: 233 mm	0.28 kg	YO-PCH940S
950	Drehmoment Einsteck	5 ~ 50 Nm	9 x 12 mm	Länge: 240 mm	0.4 kg	YO-PCH950
985	Drehmoment Einsteck	15 ~ 85 Nm	9 x 12 mm	Länge: 310 mm	0.51 kg	YO-PCH985
9120	Drehmoment Einsteck	25 ~ 120 Nm	9 x 12 mm	Länge: 355 mm	0.6 kg	YO-PCH9120
9180T1	Drehmoment Einsteck	40 ~ 180 Nm	9 x 12 mm	Länge: 600 mm	0.7 kg	YO-PCH9180T1
14200	Drehmoment Einsteck	40 ~ 200 Nm	14 x 18 mm	Länge: 424 mm	0.85 kg	YO-PCH14200
14300	Drehmoment Einsteck	60 ~ 300 Nm	14 x 18 mm	Länge: 688 mm	0.85 kg	YO-PCH14300

Sicherheitsaspekte & Normen

Die Auslegung als PRE-SET-Werkzeug mit der Aussage, dass der Bediener das eingestellte Drehmoment nicht unabsichtlich ändern kann, unterstützt einen kontrollierten Schraubprozess und reduziert das Risiko von Fehleinstellungen. Eine explizite Normangabe wurde für dieses Produkt in den vorliegenden Quellen nicht gefunden.

Merkmal	Angabe
Produkttyp	PRE-SET Drehmomentschlüssel (PCH-Serie)
Drehmomentbereich (Serie)	1 ~ 340 Nm
Genauigkeit	+/-4% im Uhrzeigersinn (20% bis 100% max. Drehmoment)
Aufnahme	Kopfhalter für Einsteckwerkzeug mit 9 x 12 mm oder 14 x 18 mm
Einstelllogik	Einfach auf das gewünschte Drehmoment einzustellen; eingestelltes Drehmoment kann nicht unabsichtlich geändert werden

Passende Artikel/Zubehör

Einsteck-Steckschlüssel für den Einsatz mit 9 x 12 mm bzw. 14 x 18 mm Aufnahmen
Einsteck-Ringschlüssel für wiederkehrende Verschraubungen mit fester Schlüsselweite
Einsteck-Gabelschlüssel für Muttern/Schrauben in offenen Profilen
