GedoreRed Drehmomentschlüssel 5-550 Nm

Einsatzbereiche

Typische Einsatzfelder für einen Drehmomentschlüssel dieser Klasse sind Arbeiten, bei denen eine definierte Vorspannkraft über das eingestellte Drehmoment reproduzierbar erreicht werden soll.

• Instandhaltung und Service: wiederholbarer Schraubenanzug an Maschinen und Anlagen
• Montage und Fertigung: qualitätsrelevante Verschraubungen mit dokumentierbarer Einstellung
• Fahrzeug- und Nutzfahrzeugbereich: kontrollierter Anzug an Baugruppen, je nach benötigtem Messbereich
• Stahlbau, Rohrleitungs- und Flanschmontage: gleichmäßiger Anzug mehrerer Schrauben über definierte Drehmomente

Varianten und Unterschiede

Es sind mehrere Varianten als Drehm. Einfachvierkant gelistet. Die Unterschiede betreffen vor allem den Antriebsvierkant (z. B. 1/4 Zoll bis 3/4 Zoll) und den jeweiligen Messbereich innerhalb des Gesamtspektrums 5 - 550 Nm.

Sicherheitsaspekte und Normen

Für Anwendungen mit qualitätsrelevanten Verschraubungen ist die Einhaltung normierter Anforderungen an Prüfung und Konformität entscheidend. Für dieses Produkt wird ein Prüfzertifikat nach DIN EN ISO 6789 genannt.

• DIN EN ISO 6789: Der Standard beschreibt Anforderungen und Prüf-/Kalibrieraspekte für handbetätigte Drehmomentwerkzeuge, die für den kontrollierten Schraubenanzug genutzt werden (u. a. Konformitätsprüfung, Kennzeichnung sowie Kalibrier-/Unsicherheitsbetrachtungen in den ISO-Teilen).
• Auslösegenauigkeit: Es wird eine Abweichung von ± 3% vom eingestellten Skalenwert angegeben und als höher als die Normforderung beschrieben.
• Prozesssicherheit: Für sicherheitskritische Schraubverbindungen sollte der Einsatz im Rahmen der jeweiligen Arbeitsanweisung/Qualitätssicherung erfolgen, inklusive regelmäßiger Prüfung entsprechend den betrieblichen Vorgaben.

Technische Merkmale

• Kontrollierter Rechts- und Linksanzug im Bereich 5 - 550 Nm (variantenabhängig)
• Umstecken von Pilzkopf/Durchsteckvierkant zur Umschaltung zwischen Rechtsanzug und Linkanzug
• Verstellbarer Drehmomentschlüssel mit Vierkantantrieb und integrierter Knarrenfunktion
• Prüfzertifikat nach DIN EN ISO 6789 (laut Angabe)
• Auslösegenauigkeit ± 3% vom eingestellten Skalenwert (laut Angabe)

Technische Daten

Passende Artikel/Zubehör

Sinnvolles Zubehör richtet sich nach dem gewählten Antriebsvierkant und dem jeweiligen Messbereich. Praxisrelevant sind insbesondere passende Steckschlüsseleinsätze, Adapter (falls benötigt) sowie herstellerseitige Prüf- und Kalibrierleistungen im Rahmen der Qualitätssicherung.

Zusätzlich sind in der TOMANRO-Katalogseite mehrere Positionen als Zubehör gelistet (ohne weitergehende Bezeichnung).

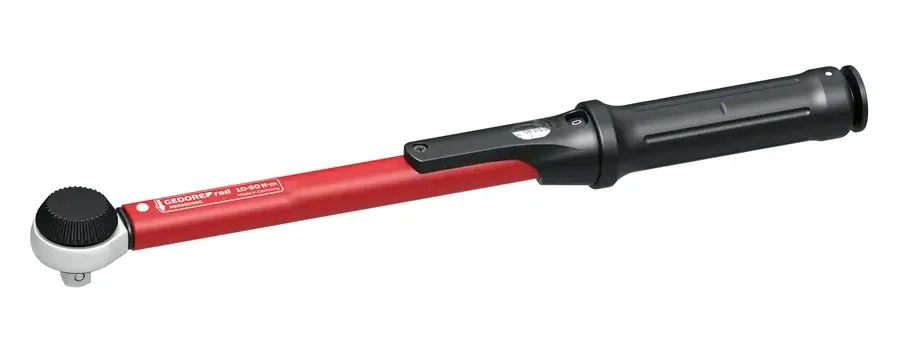

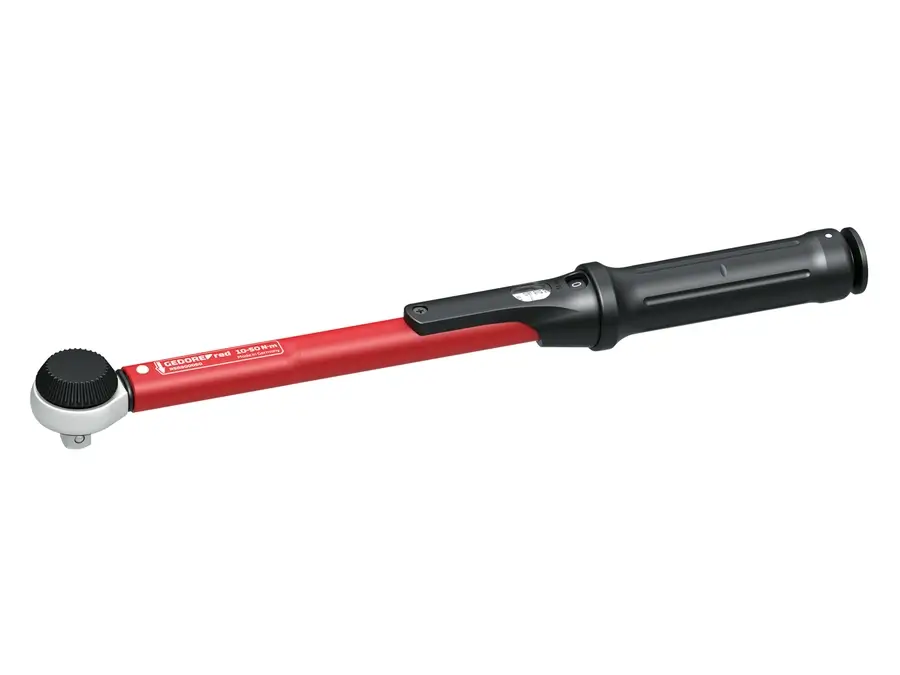

Produktbild
